Komunikace prostřednictvím sítě LAN

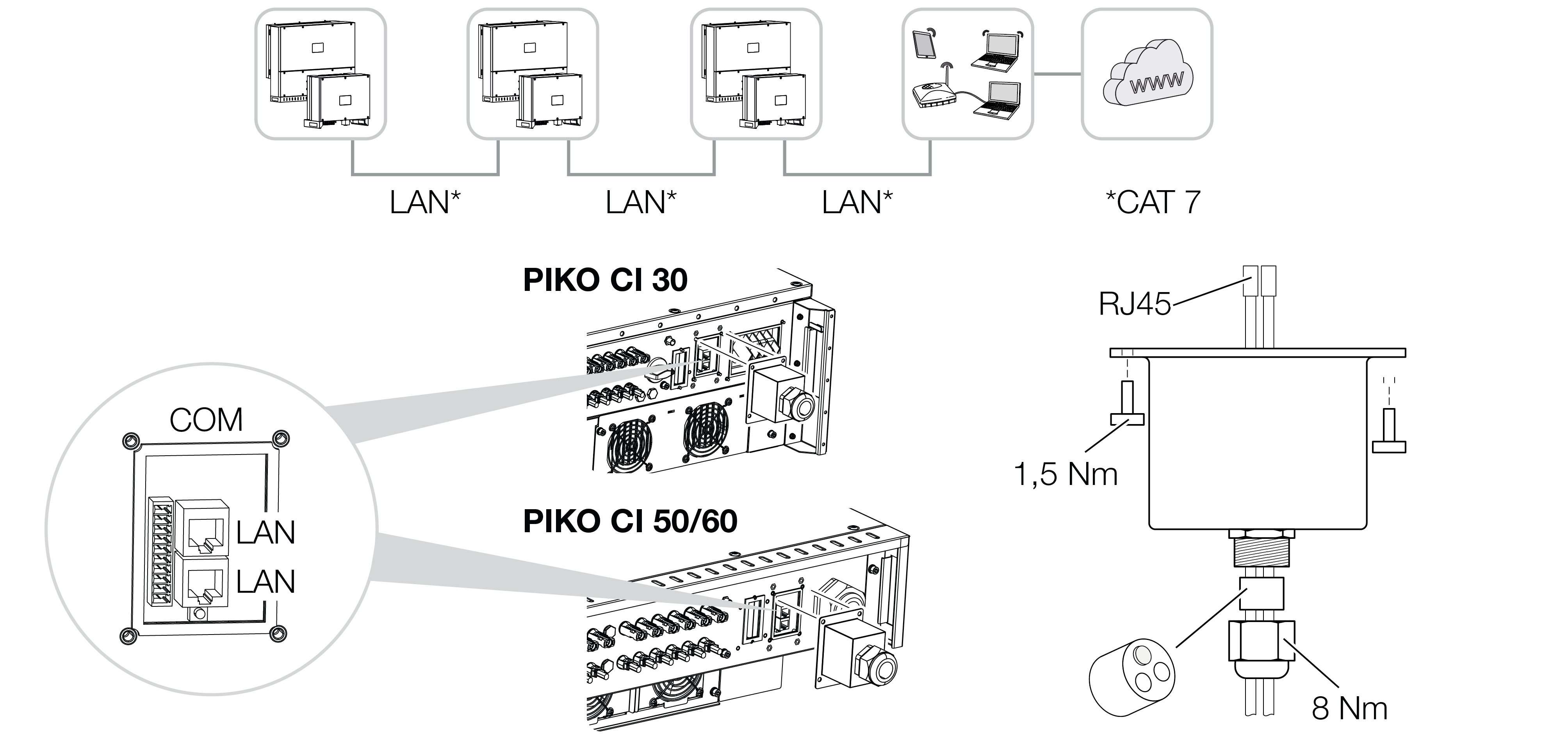

Připojení střídače kabelem LAN/Ethernet

INFORMACE

Info

Jako síťový kabel (Ethernet 10BaseT, 10/100 MBit/s) použijte ethernetový kabel kategorie 7 (Cat 7, FTP) o max. délce 100 m.

  1. Zaveďte ethernetový kabel krytem COM2 a utěsněte jej těsnicím kroužkem a převlečnou maticí.
  2. Utáhněte převlečnou matici předepsaným utahovacím momentem.
    Utahovací moment: 8 Nm (M25).
  3. Připojte ethernetový kabel k jedné ze zdířek LAN na připojovacím panelu COM2. Druhá zdířka LAN slouží k vedení síťového připojení k dalším střídačům.
  4. Připojte kabel LAN / ethernetový kabel k počítači nebo routeru.

  1. INFORMACE

    Info

    Po uvedení do provozu lze v aplikaci KOSTAL PIKO CI Conf App provést ještě nastavení připojení k síti Ethernet.

    Patří sem například nastavení režimu IP, který lze nastavit na automatické přidělování IP adresy.

  2. Kabel LAN připojen
