Komunikace prostřednictvím RS485

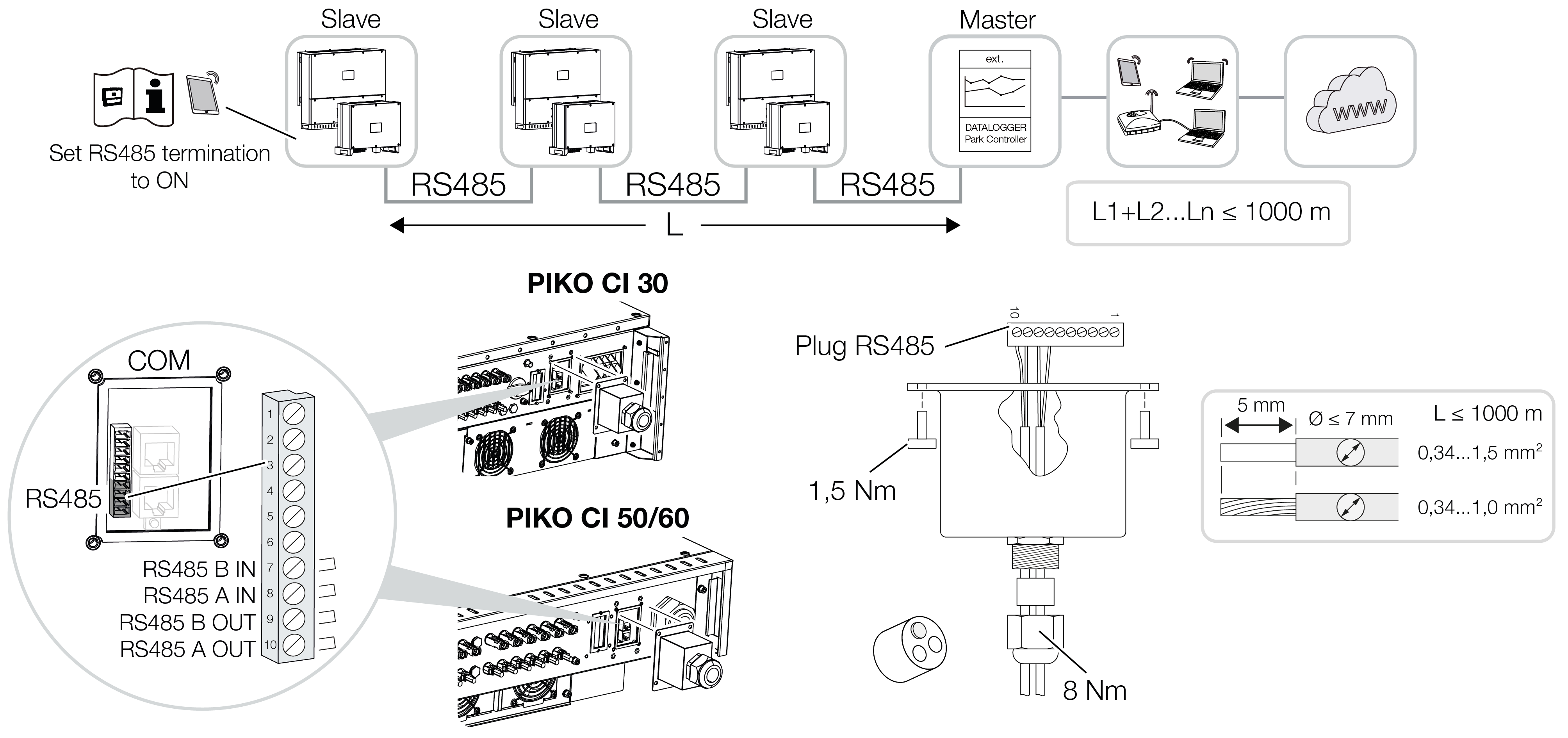

Připojení přes rozhraní RS485

Požadavky na komunikační kabel:

Průřez vodiče 0,34–1,5 mm² (pevný) nebo 0,34–1,0 mm² (ohebný)

Délka sběrnice max. 1000

Délka odizolování cca 5 mm

Zaveďte kabel RS485 krytem COM2 a utěsněte jej těsnicím kroužkem a převlečnou maticí.
Utáhněte převlečnou matici předepsaným utahovacím momentem.
Utahovací moment: 8 Nm (M25).
Přimontujte dodaný konektor ke kabelu RS485 (RS485 × in) a připojte jej k rozhraní na připojovacím panelu COM2. Zdířka RS485 out slouží k vedení síťového připojení k dalším střídačům.
Připojte kabel RS485 k externímu zařízení (např. dataloggeru).

Po uvedení do provozu se ještě musí v aplikaci KOSTAL PIKO CI Conf App provést nastavení pro připojení k rozhraní RS485.

Sem spadá např. nastavení přenosové rychlosti.

Zakončení RS485 u posledního střídače se musí v aplikaci KOSTAL PIKO CI Conf App nastavit na hodnotu ON. To lze provést u položky Nastavení > Nastavení komunikace > Nastavení RS485 > Zakončovací odpor.
V aplikaci KOSTAL PIKO CI Conf App se musí každému střídači přiřadit jiná adresa Modbus.
To lze provést v položce nabídky Nastavení > Nastavení komunikace > Nastavení RS485 > Adresa Modbus.
Volitelně lze prostřednictvím aplikace KOSTAL PIKO CI Conf App nakonfigurovat také regulátor parku.
To lze provést v položce nabídky Nastavení > Nastavení střídače > Přizpůsobení/řízení výkonu > Regulátor parku.
