Komunikační připojení elektroměru KOSTAL Smart Energy Meter prostřednictvím RS-485

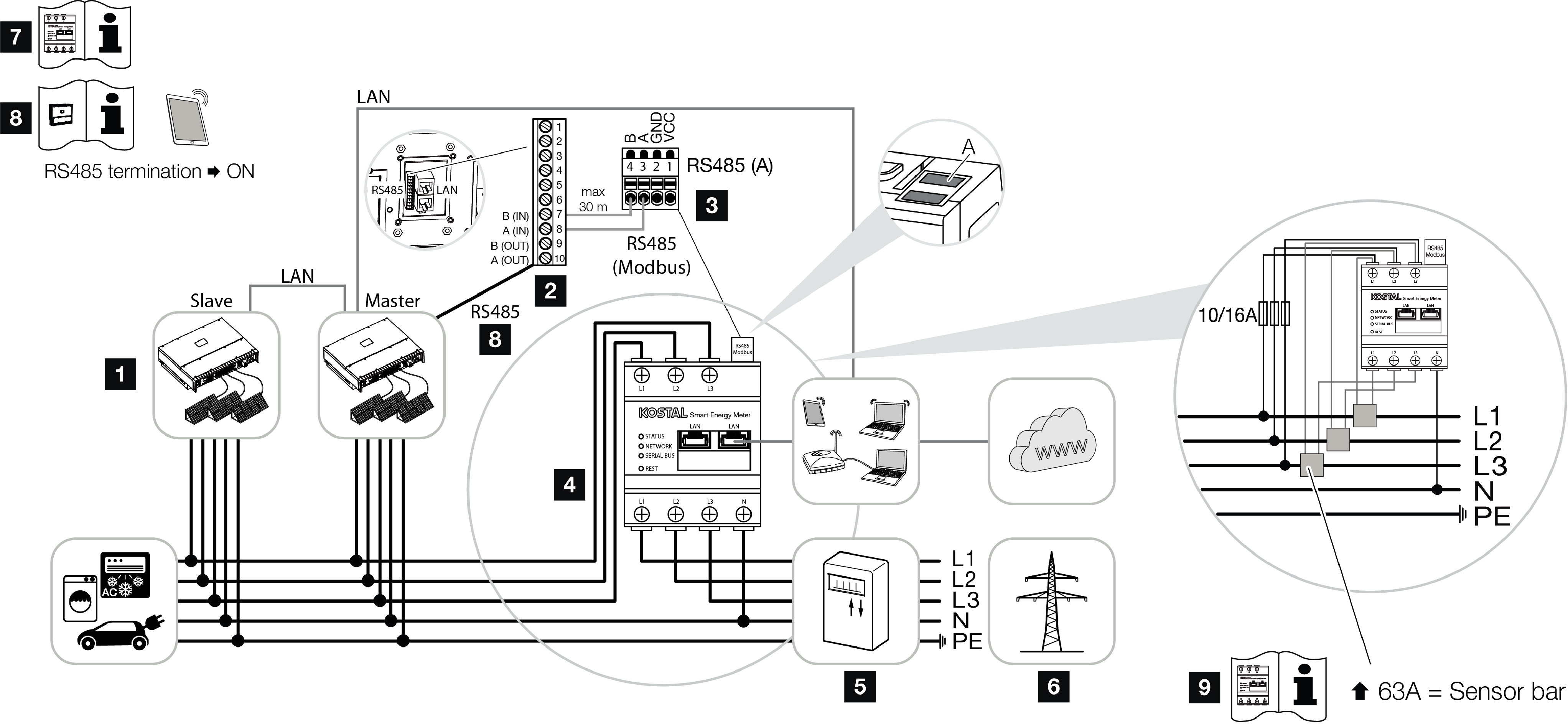

Schéma připojení elektroměru, připojení k síti RS485

1

Střídač

2

Rozhraní RS485 střídače

3

Rozhraní RS485

4

5

Elektroměr dodávky do sítě

6

Veřejná síť

7

Přečtěte si návod k obsluze elektroměru .

8

Zakončení RS485 nastavte v aplikaci KOSTAL PIKO CI Conf App na hodnotu ON.

9

Při hodnotách proudu nad 63 A použijte transformátor proudu. Přečtěte si návod k obsluze elektroměru .

Připojení elektroměru

NEBEZPEČÍ

danger

Ohrožení života elektrickým proudem a výbojem!

Odpojte veškerá zařízení od napětí, zajistěte je proti opětovnému zapnutí.

INFORMACE

Info

Požadavky na komunikační kabel:

  • Průřez vodiče 0,34–1,5 mm² (pevný) nebo 0,34–1,0 mm² (ohebný)
  • Délka sběrnice max. 1000 m
  • Délka odizolování cca 5 mm
  1. Odpojte síťový kabel síť od napětí.
  2. Nainstalujte elektroměr podle vyobrazení v místě připojení domovní instalace k síti.
  3. Správně nainstalujte komunikační kabel od střídače do rozvaděče a připojte jej podle schématu zapojení od výrobce k elektroměru .
  4. Proveďte komunikační kabel krytem střídače pro připojovací panel COM2. Utěsněte přípojku těsnicím kroužkem a převlečnou maticí.
  6. Připojte komunikační kabel ke konektoru pro komunikační rozhraní. Dodržte přiřazení kontaktů.
    Utahovací moment: 0,2 Nm.
  7. Připojte konektor na střídači ke komunikačnímu rozhraní na připojovacím panelu COM2.
  8. Připojte elektroměr a střídač k internetu.
  1. Střídač připojený ke KSEM.

Po uvedení do provozu

Po uvedení do provozu se ještě musí v aplikaci KOSTAL PIKO CI Conf App provést níže popsaná nastavení.

Sem spadá např. nastavení pro připojení prostřednictvím RS485.

INFORMACE

Info

Pokud se provádí omezování výkonu v kombinaci s elektroměrem , omezování výkonu pomocí přijímače hromadného dálkového ovládání (RSE) není možné a musí se deaktivovat.

Nastavení v uživatelském rozhraní elektroměru KOSTAL Smart Energy Meter

  1. Na elektroměru je třeba v položce nabídky Nastavení Modbus zvolit střídač PIKO CI pro rozhraní RS485 A. Postup naleznete v návodu k použití elektroměru .

Elektroměr pracuje v této variantě jako zařízení Slave a odesílá data do střídače.



Nastavení v aplikaci KOSTAL PIKO CI

  1. U střídače Master, který byl připojen komunikačním kabelem RS485, nastavte zakončení RS485 v aplikaci KOSTAL PIKO CI Conf App na hodnotu ON.
    To lze provést u položky Nastavení > Nastavení komunikace > Nastavení RS485 > Zakončovací odpor.
  2. Použití elektroměru (KSEM) se musí nastavit v aplikaci KOSTAL PIKO CI Conf App na střídači Master.
    To lze nastavit v položce nabídky Nastavení > Nastavení střídače > Přizpůsobení/řízení výkonu > Management KSEM > Aktivace/deaktivace KSEM > Aktivovat.
  3. Propojení mezi KSEM a střídačem se nastavuje v položce nabídky Nastavení > Nastavení střídače > Přizpůsobení/řízení výkonu > Management KSEM > Propojení mezi KSEM a střídačem Master > RS485.
  4. Montážní poloha se nastavuje v položce nabídky Nastavení > Nastavení střídače > Přizpůsobení/řízení výkonu > Management KSEM > Poloha senzoru > Bod připojení k síti.
  5. Adresa Modbus elektroměru KSEM se nastavuje v položce nabídky Nastavení > Nastavení střídače > Přizpůsobení/řízení výkonu > Management KSEM > Adresa Modbus elektroměru > 1 (standardní hodnota v elektroměru KSEM).
  6. Omezení výkonu síťového napájení (např. na 70 %) je třeba zadat na střídači Master.
    Omezení činného výkonu zadejte v položce nabídky Nastavení > Nastavení střídače > Přizpůsobení/řízení výkonu > Management KSEM > Omezení činného výkonu na (W) >.
  7. Všechny ostatní střídače, které jsou připojené ke střídači Master prostřednictvím sítě LAN, jsou nakonfigurované jako Slave. U střídačů Slave není nutné provádět žádná další nastavení.
  1. Střídač je nastavený.
