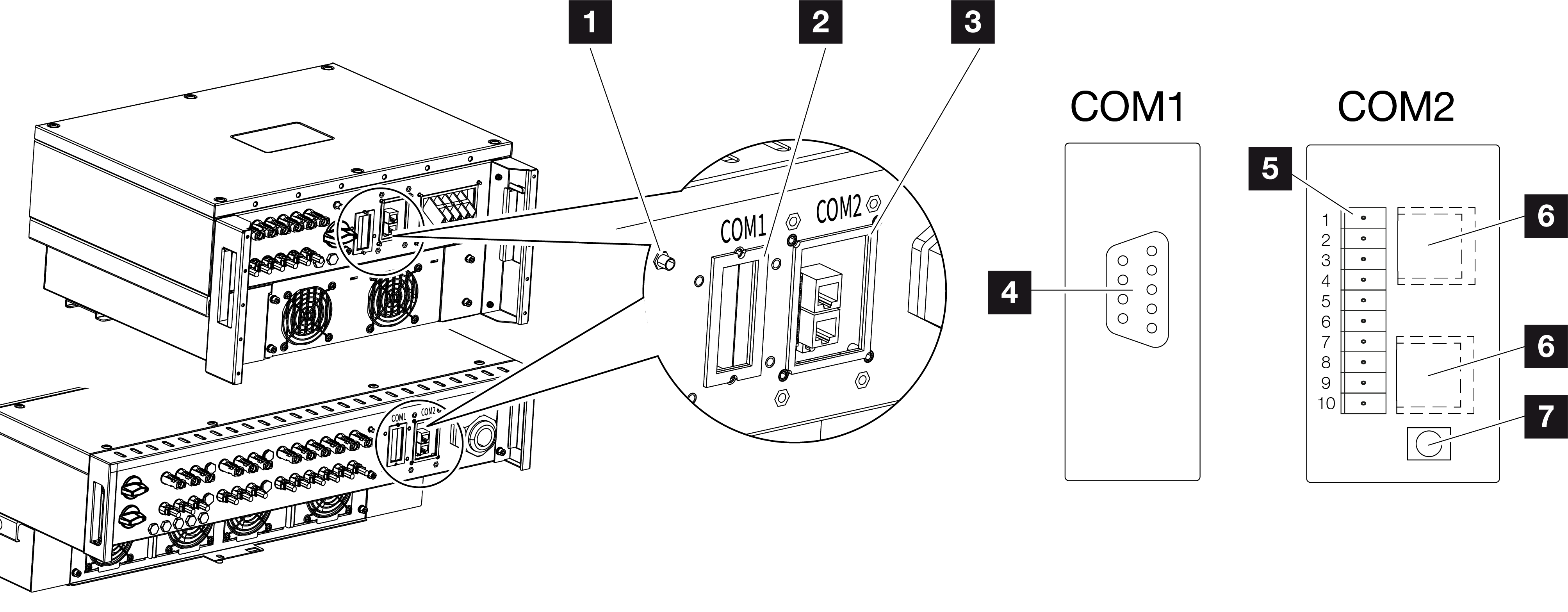

Übersicht Kommunikationsanschlüsse

1 | WiFi-Antenne |
2 | Anschlussfeld COM1 |
3 | Anschlussfeld COM2 |
4 | Buchse für Kommunikationsmodul |
5 | Steckerleiste Kommunikationsschnittstelle mit RS485-Schnittstelle, Digitaleingänge für Rundsteuerempfänger und NAS-Anschluss |
6 | LAN-Anschluss |
7 | Reset-Taster für Inbetriebnahme-Adresse (WLAN) |
Position | Bezeichnung | Pin | Erklärung |
---|---|---|---|
5 | Kommunikationsschnittstelle | 1 | GND (Masse) für Remote und DI1...4 |
2 | Remote: Zentraler Anlagenschutz | ||
3 | DI4: Eingang 4 | ||
4 | DI3: Eingang 3 | ||
5 | DI2: Eingang 2 | ||
6 | DI1: Eingang 1 | ||
7 | RS485/Modbus-Schnittstelle B (Eingang, Daten –) | ||
8 | RS485/Modbus-Schnittstelle A (Eingang, Daten +) | ||
9 | RS485/Modbus-Schnittstelle B (Ausgang, Daten –) | ||
10 | RS485/Modbus-Schnittstelle A (Ausgang, Daten +) | ||
6 | Anschlussklemme RJ45 | – | LAN-Anschluss 1 |
– | LAN-Anschluss 2 |
