Zentralen Netz- und Anlagenschutz anschließen

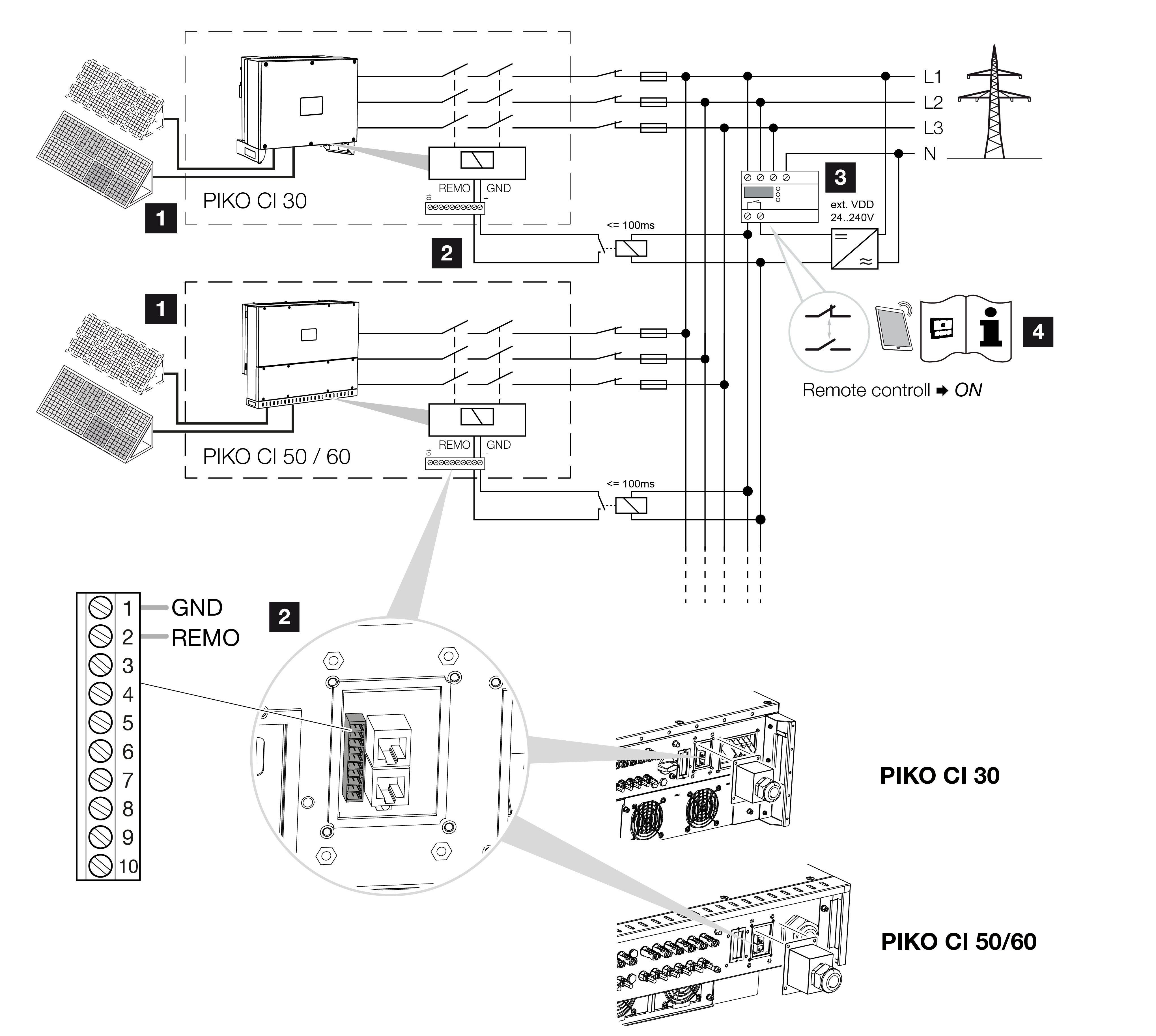

Zentraler Netz- und Anlagenschutz mit Kuppelschalter

1

Wechselrichter PIKO CI

2

Anschluss

3

NA-Schutz

Schalter geschlossen: Einspeisung

Schalter offen: Einspeisung unterbunden

4

Aktivieren des NA-Schutzes über KOSTAL PIKO CI Conf App.

In einigen Ländern wird ein zentraler Netz- und Anlagenschutz gefordert, welcher die Spannung und Frequenz im Netz überwacht und im Fehlerfall über einen Kuppelschalter die Photovoltaik-Anlagen abschaltet.

Wenn Ihr Energieversorger für Ihre Anlage einen zentralen Netz- und Anlagenschutz fordert, installieren Sie eine externe Überwachungseinrichtung, die den Wechselrichter über einen Schließer- oder Öffnerkontakt abschaltet. Ein zusätzlicher Kuppelschalter ist nicht notwendig, da durch die internen Schalter im Wechselrichter das nicht notwendig ist.

  1. Netzzuleitung spannungsfrei schalten.

  2. GEFAHR

    danger

    Lebensgefahr durch Stromschlag und elektrische Entladung!

    Alle Geräte spannungsfrei schalten, gegen Wiedereinschalten sichern.

  3. Die Überwachungseinrichtung im Schaltschrank oder Stromverteiler montieren.
  4. Das Kommunikationskabel fachgerecht vom Wechselrichter bis in den Schaltschrank verlegen und nach Hersteller-Anschlussplan anschließen.

  5. INFO

    Info

    Anforderungen an das Kommunikationskabel:

    • Drahtquerschnitt von 0,34 - 1,5 mm² (starr) oder 0,34 - 1,0 mm² (flexibel)
    • Länge max. 30
    • Abisolierlänge ca. 5 mm
  6. Das Kommunikationskabel durch die Abdeckung für das Anschlussfeld COM2 führen. Den Anschluss mit Dichtring und Überwurfmutter abdichten.
  7. Das Kommunikationskabel an den Steckverbinder für die Kommunikationsschnittstelle anschließen. Beachten Sie die Pinbelegung.
    Anzugsdrehmoment: 0,2 Nm.
  8. Den Steckverbinder am Wechselrichter an die Kommunikationsschnittstelle im Anschlussfeld COM2 anschließen.

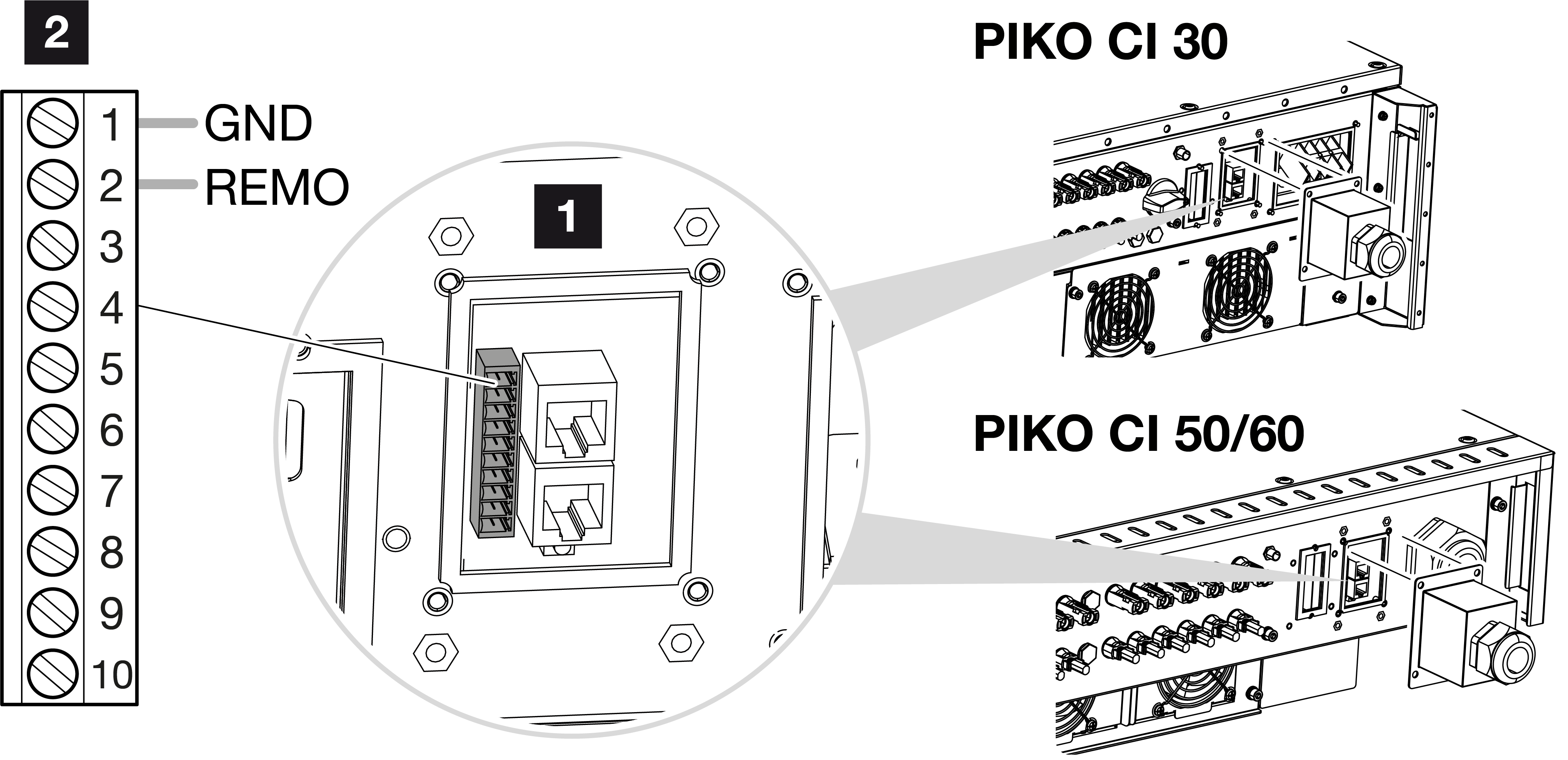

  9. 1

    Anschlussfeld COM2

    2

    Kommunikationsschnittstelle

    3

    Steckverbinder

  10. Nach der Inbetriebnahme muss in jedem Wechselrichter über die KOSTAL PIKO CI Conf App die Funktion aktiviert werden.
    Diese kann unter Einstellungen > Grundeinstellungen > Externe Abschaltung > ON aktiviert werden.
  1. Wechselrichter für NAS-Funktion eingerichtet.
