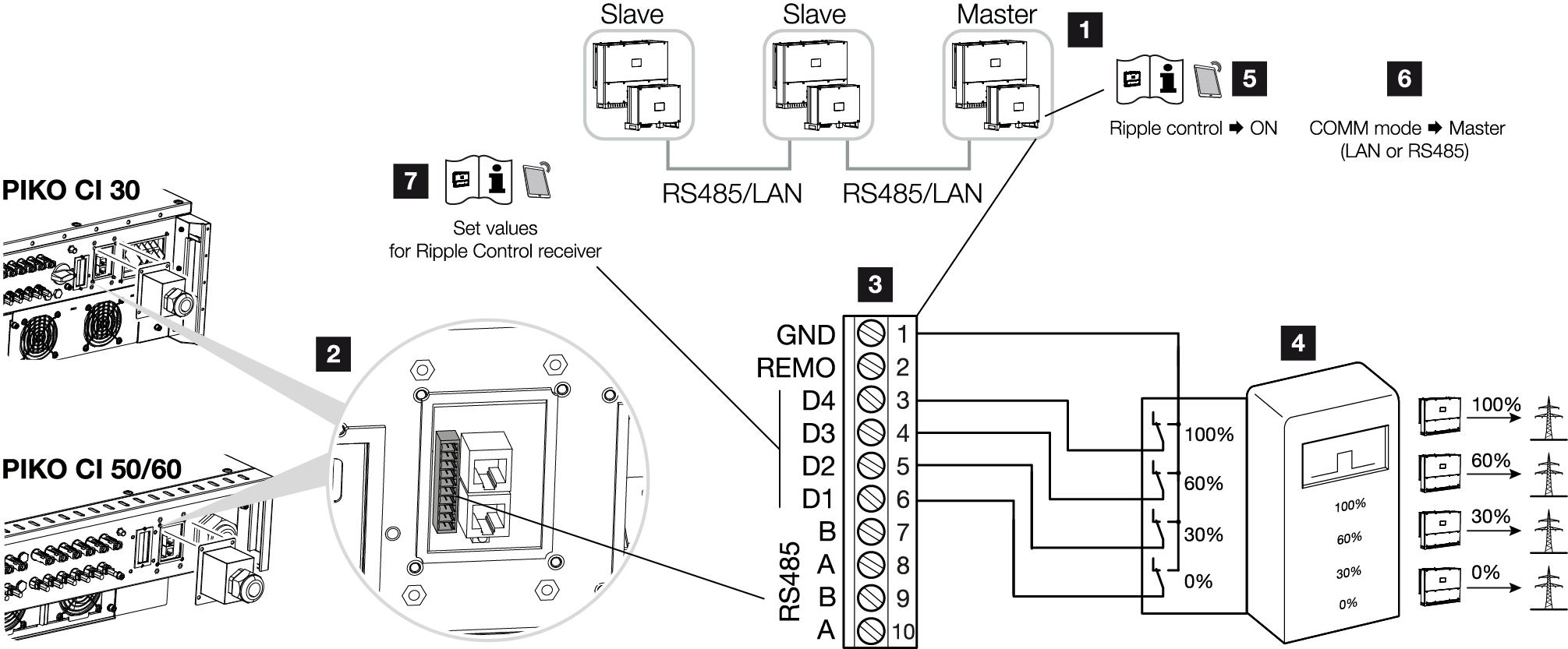

Rundsteuerempfänger anschließen

1

Wechselrichter, an dem der Rundsteuerempfänger angeschlossen wird

2

Anschlussfeld COM2

3

Stecker Kommunikationsschnittstelle

4

Rundsteuerempfänger

5

Rundsteuerempfänger in der KOSTAL PIKO CI Conf App aktivieren

6

Kommunikationsmodus (LAN oder RS485) in der KOSTAL PIKO CI Conf App aktivieren

7

Schaltwerte für Rundsteuerempfänger in der KOSTAL PIKO CI Conf App aktivieren

Einige Energieversorgungsunternehmen (EVU) bieten den Besitzern von PV-Anlagen die Möglichkeit, ihre Anlage über eine variable Wirkleistungssteuerung zu regeln und somit die Einspeisung in das öffentliche Netz auf bis zu 100 % erhöhen.

INFO

Info

In einigen Anwendungsfällen kann der digitale Energiezähler als eine kostengünstige Alternative zum Rundsteuerempfänger angesehen werden. Dabei wird die Einspeisung zwar durch das EVU begrenzt, aber der Wechselrichter steuert den Energiefluss so (Eigenverbrauch im Hausnetz und Einspeisung in das öffentliche Netz), dass möglichst wenig oder keine selbst erzeugte Energie verloren geht.

Fragen Sie bei ihrem EVU oder Ihrem Installateur nach, welche Anwendungsregel für Sie gilt oder ob eine andere Alternative (z. B. Smart Meter) für Sie besser geeignet ist.

Ist im Hausnetz schon ein Rundsteuerempfänger an einem anderen KOSTAL-Wechselrichter angeschlossen, besteht die Möglichkeit, die Steuersignale von diesem Rundsteuerempfänger zu nutzen.

Anschluss

GEFAHR

danger

Lebensgefahr durch Stromschlag und elektrische Entladung!

Alle Geräte spannungsfrei schalten, gegen Wiedereinschalten sichern.

INFO

Info

Anforderungen an das Kommunikationskabel:

  • Drahtquerschnitt von 0,34 - 1,5 mm² (starr) oder 0,34 - 1,0 mm² (flexibel)
  • Länge max. 30
  • Abisolierlänge ca. 5 mm
  1. Netzzuleitung spannungsfrei schalten.
  2. Den Rundsteuerempfänger im Schaltschrank oder Stromverteiler montieren.
  3. Das Kommunikationskabel fachgerecht vom Wechselrichter bis in den Schaltschrank verlegen und nach Hersteller-Anschlussplan anschließen.
  4. Das Kommunikationskabel durch die Abdeckung für das Anschlussfeld COM2 führen. Den Anschluss mit Dichtring und Überwurfmutter abdichten.
  5. Das Kommunikationskabel an den Steckverbinder für die Kommunikationsschnittstelle anschließen. Beachten Sie die Pinbelegung.
    Anzugsdrehmoment: 0,2 Nm.
  6. Den Steckverbinder am Wechselrichter an die Kommunikationsschnittstelle im Anschlussfeld COM2 anschließen.
  1. Der Rundsteuerempfänger ist angeschlossen.

Nach der Inbetriebnahme

  1. Öffnen Sie die KOSTAL PIKO CI Conf App und verbinden sich mit dem Wechselrichter, an dem der Rundsteuerempfänger angeschlossen ist.
  2. Rundsteuerempfänger in der KOSTAL PIKO CI Conf App aktivieren unter Einstellungen > Wechselrichtereinstellungen > Leistungsanpassung/-steuerung > Rundsteuerempfänger (RSE) > Rundsteuerempfänger aktivieren > EIN.
  3. Am Master Wechselrichter den Verbindungstyp zwischen Master und den Slave Wechselrichter einstellen (LAN oder RS485) unter Einstellungen > Wechselrichtereinstellungen > Leistungsanpassung/-steuerung > Rundsteuerempfänger (RSE) > Verbindung zwischen Master Wechselrichter und Slave > LAN oder RS485
  4. Schaltwerte für den Rundsteuerempfänger einstellen unter Einstellungen > Wechselrichtereinstellungen > Leistungsanpassung/-steuerung > Rundsteuerempfänger (RSE) > RSE Wirkleistung / RSE Blindleistung / RSE Leistungsfaktor.
  1. Der Rundsteuerempfänger eingerichtet.
