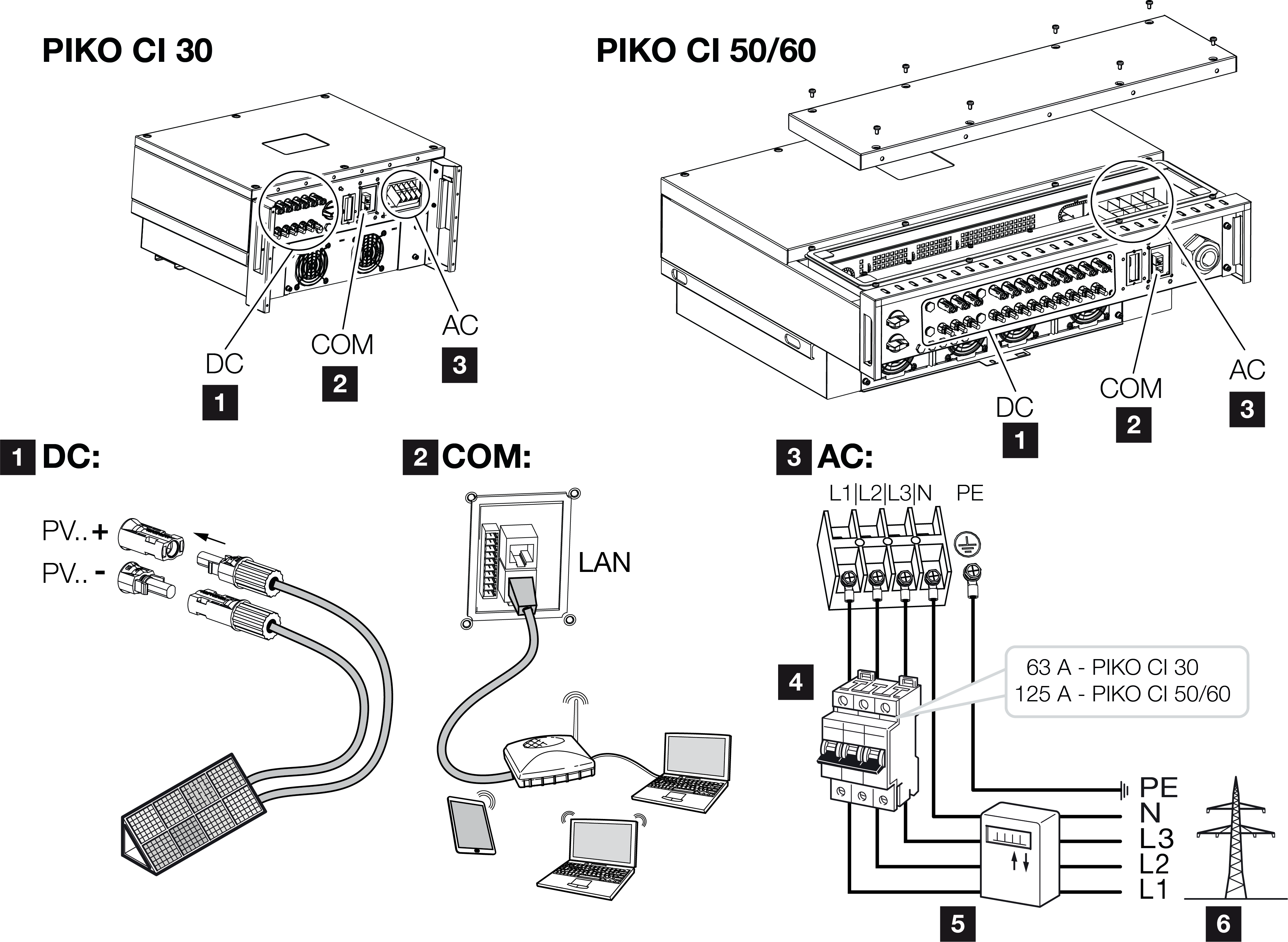

Übersicht

Anschlüsse Wechselrichter
1 | Anschlüsse PV-Module |
2 | Kommunikationsanschlüsse |
3 | AC-Anschluss |
4 | Leitungsschutzschalter |
5 | Energiezähler (z. B. KOSTAL Smart Energy Meter) |
6 | Öffentliches Netz |
WICHTIGE INFORMATION

Achten Sie darauf, dass die Phasen der AC-Anschlussklemme und im Stromnetz übereinstimmen.
Dieses Produkt kann einen Gleichstrom im äußeren Schutzerdungsleiter verursachen. Werden Fehlerstrom-Schutzeinrichtungen (RCD) oder Differenzstrom Überwachungsgeräte (RCM) verwendet, sind auf der AC-Seite nur RCD oder RCM des Typs B ≥ 300 mA zulässig.
Wird die RCD-Typ A Kompatibilität im Gerät aktiviert, kann auch ein RCD Typ A verwendet werden.
