Netzzuleitung anschließen
GEFAHR
Lebensgefahr durch Stromschlag und elektrische Entladung!
Gerät spannungsfrei schalten, gegen Wiedereinschalten sichern.
VORSICHT
Brandgefahr durch Überstrom und Erwärmung der Netzleitung
Wenn Netzleitungen zu klein dimensioniert werden, können diese sich erwärmen und einen Brand auslösen.
- Geeigneten Querschnitt verwenden.
- Leitungsschutzschalter zur Sicherung gegen Überstrom einbauen.
WICHTIGE INFORMATION
Achten Sie darauf, dass die Phasen der AC-Anschlussklemme und im Stromnetz übereinstimmen.
Dieses Produkt kann einen Gleichstrom im äußeren Schutzerdungsleiter verursachen. Werden Fehlerstrom-Schutzeinrichtungen (RCD) oder Differenzstrom Überwachungsgeräte (RCM) verwendet, sind auf der AC-Seite nur RCD oder RCM des Typs B ≥ 300 mA zulässig.
Wird die RCD-Typ A Kompatibilität im Gerät aktiviert, kann auch ein RCD Typ A verwendet werden.
INFO
Bei allen Arbeiten am Wechselrichter nur mit isoliertem Werkzeug arbeiten, um Kurzschlüsse zu verhindern.
INFO
Achten Sie darauf, dass die Phasen der AC-Anschlussklemme und im Stromnetz übereinstimmen.
Der 4-Leiter-AC-Anschluss (3L/PE ohne N) ist nur in symmetrischen Netzen möglich.
- Stromnetz spannungsfrei schalten.
- AC-Anschluss gegen Wiedereinschalten sichern.
- DC-Schalter am Wechselrichter auf OFF schalten.
- Netzzuleitung vom Stromverteiler zum Wechselrichter fachgerecht verlegen.
- In die Netzzuleitung die notwendigen Sicherungseinrichtungen – Leitungsschutzschalter, FI-Schutzschalter – einbauen.
- Die Netzzuleitung 120 mm abisolieren.
- Auf die Adern geeigneten Schrumpfschlauch schieben. Die Leiterenden abisolieren und die Kabelringschuhe auf die Leiterenden crimpen.
- 30:
Die Schrauben der Anschlussabdeckung abnehmen.
Die Netzzuleitung durch die Anschlussabdeckung führen.
50/60:
Die Schrauben der unteren Abdeckung entfernen und den Deckel abnehmen.
Die Netzzuleitung durch die Durchführung in den Anschlussraum des Wechselrichters führen.
Die Netzzuleitung entsprechend der Beschriftung an das AC-Anschlussterminal anschließen.
- 30:
Die Anschlussabdeckung am AC-Anschluss anbringen und festschrauben.
Anzugsdrehmoment: 1,5 Nm.
50/60:
Den Wechselrichter schließen und den Deckel festschrauben.
Anzugsdrehmoment: 3 Nm. - Netzzuleitung mit Dichtring und Überwurfmutter abdichten. Überwurfmutter anziehen.

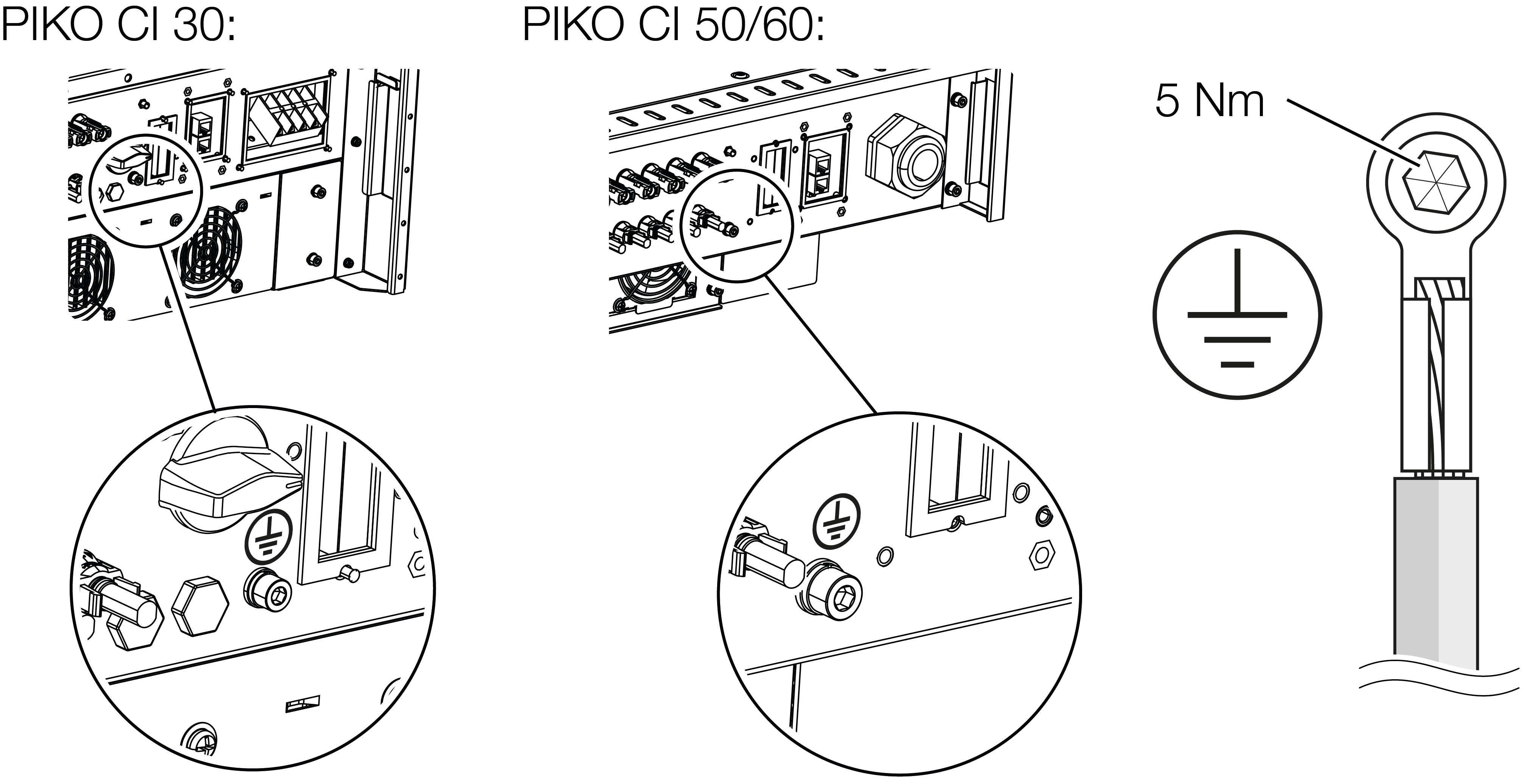

- In Ländern, in denen ein zweiter PE-Anschluss vorgeschrieben ist, diesen an der gekennzeichneten Stelle des Gehäuses (außen) anschließen.
- Netzleitung angeschlossen
