Blockschaltbilder

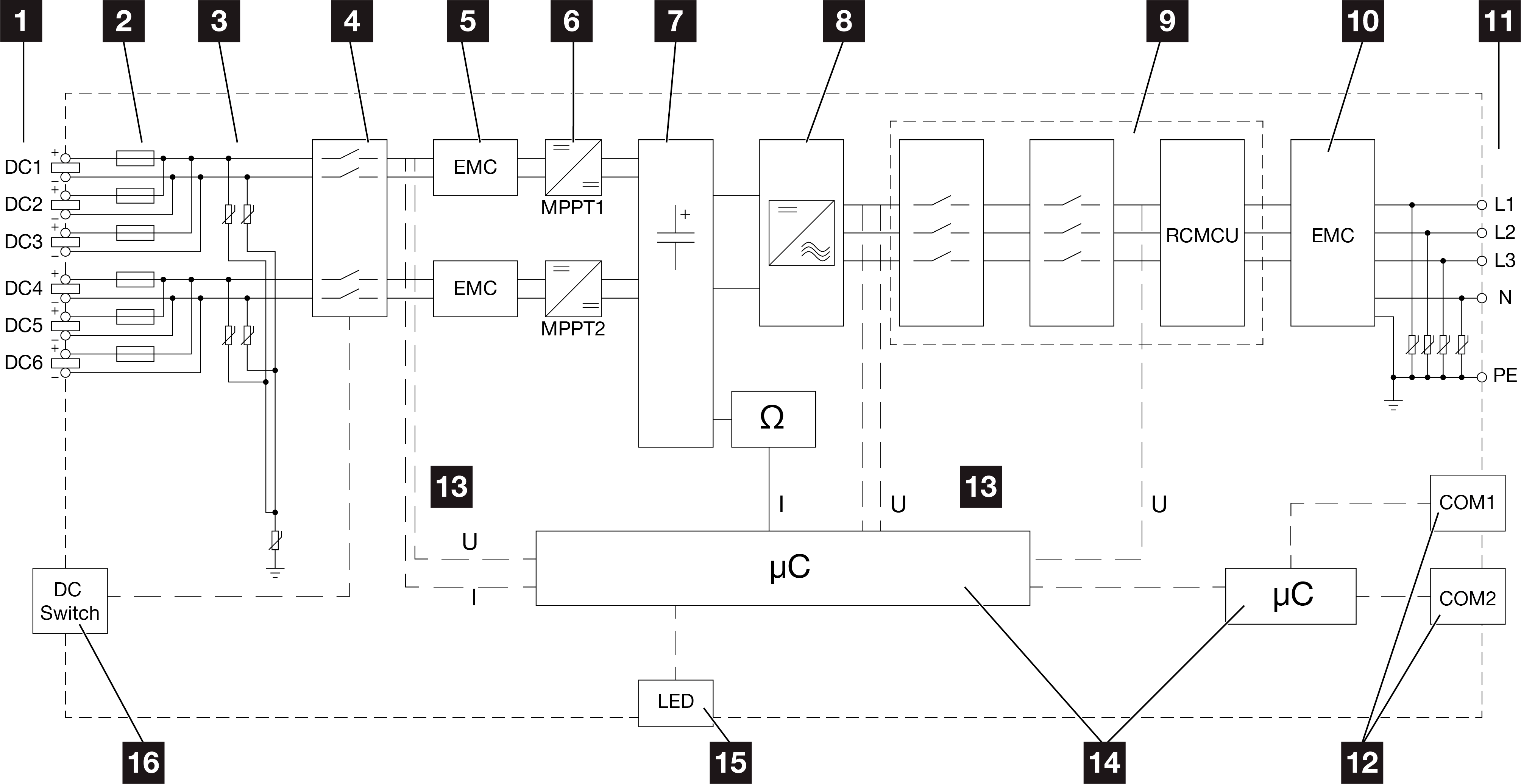

Blockschaltbild PIKO CI 30

1 | DC-Eingänge für PV-Module |
2 | DC-Sicherungen |
3 | Integrierter Überspannungsschutz (DC-Seite) |
4 | Elektronische DC-Freischaltstelle |
5 | EMV-Filter (DC-Seite) |
6 | DC-Steller |
7 | Zwischenkreis |
8 | Wechselrichterbrückenschaltung |
9 | Netzüberwachung und -abschaltung |
10 | EMV-Filter (AC-Seite) |
11 | AC-Anschluss |
12 | Anschlussfelder COM1 und COM2 für Kommunikationsschnittstellen |
13 | Spannungs- und Strommessung |
14 | Steuerung System und Kommunikation |
15 | Status-LED |
16 | DC-Schalter |

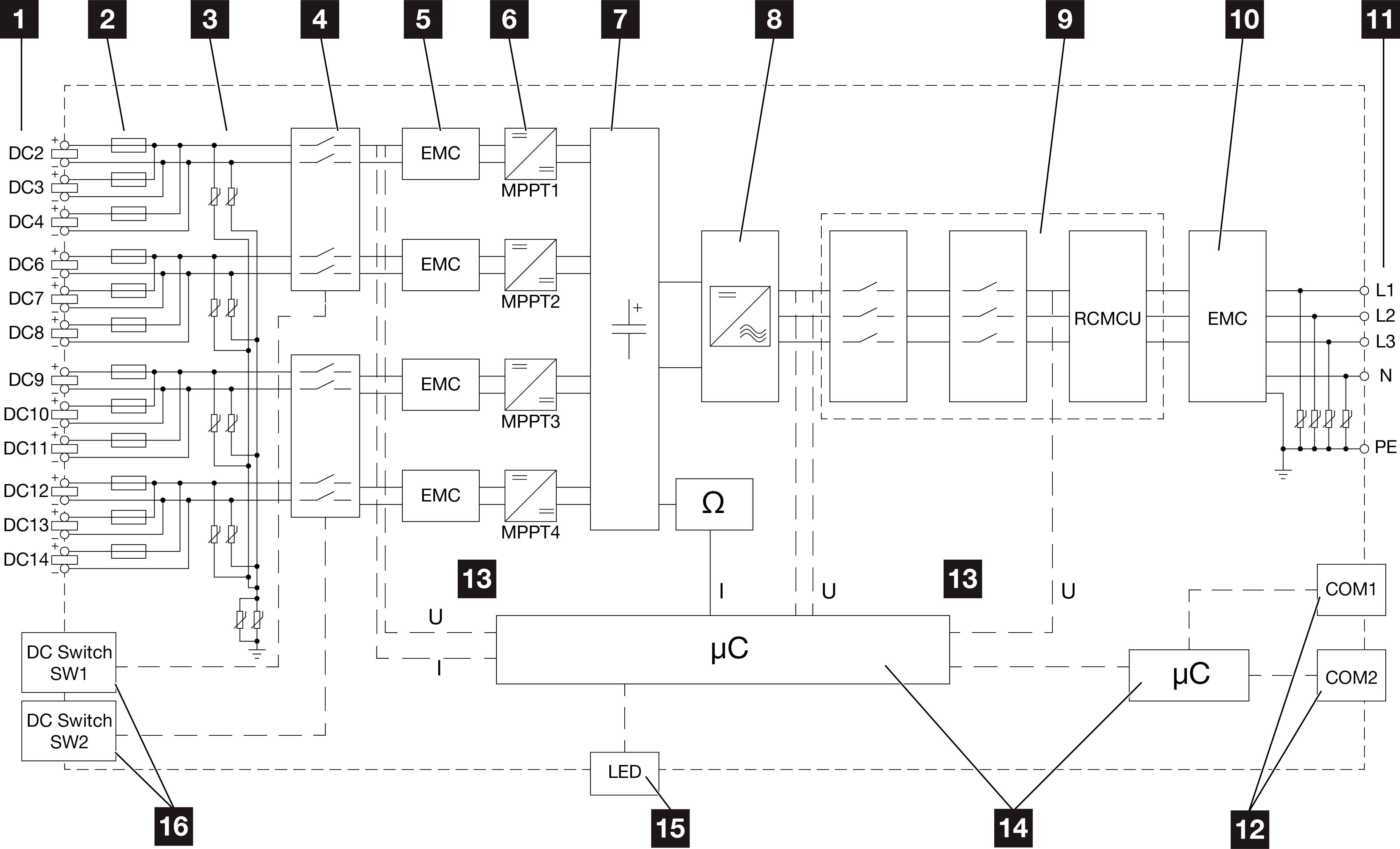

Blockschaltbild PIKO CI 50

1 | DC-Eingänge für PV-Module |
2 | DC-Sicherungen |
3 | Integrierter Überspannungsschutz (DC-Seite) |
4 | Elektronische DC-Freischaltstelle |
5 | EMV-Filter (DC-Seite) |
6 | DC-Steller |
7 | Zwischenkreis |
8 | Wechselrichterbrückenschaltung |
9 | Netzüberwachung und -abschaltung |
10 | EMV-Filter (AC-Seite) |
11 | AC-Anschluss |
12 | Anschlussfelder COM1 und COM2 für Kommunikationsschnittstellen |
13 | Spannungs- und Strommessung |
14 | Steuerung System und Kommunikation |
15 | Status-LED |
16 | DC-Schalter |

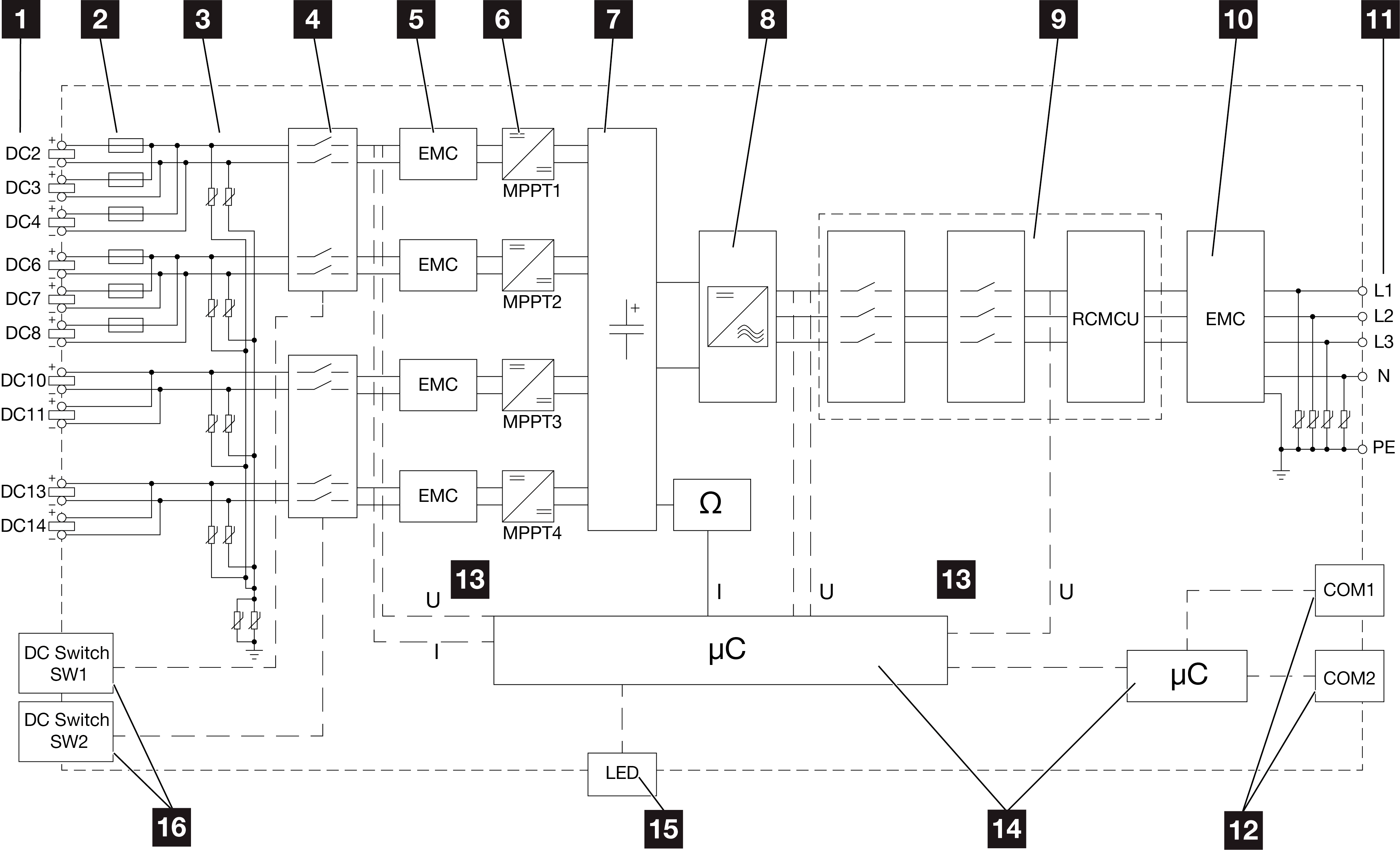

Blockschaltbild PIKO CI 60

1 | DC-Eingänge für PV-Module |
2 | DC-Sicherungen |
3 | Integrierter Überspannungsschutz (DC-Seite) |
4 | Elektronische DC-Freischaltstelle |
5 | EMV-Filter (DC-Seite) |
6 | DC-Steller |
7 | Zwischenkreis |
8 | Wechselrichterbrückenschaltung |
9 | Netzüberwachung und -abschaltung |
10 | EMV-Filter (AC-Seite) |
11 | AC-Anschluss |
12 | Anschlussfelder COM1 und COM2 für Kommunikationsschnittstellen |
13 | Spannungs- und Strommessung |
14 | Steuerung System und Kommunikation |
15 | Status-LED |
16 | DC-Schalter |
