Wymiana modułów ogranicznika przepięć AC/DC
W celu ochrony przed przepięciami w falowniku są zamontowane moduły ogranicznika przepięć DC i AC typu 2. W razie awarii można je wymienić. W tym celu falownik generuje komunikat o zdarzeniu.
Zaleca się, aby zawsze wymieniać wszystkie moduły ogranicznika napięć po stronie DC lub AC, a nie tylko wadliwe. Z reguły moduły, które nie są wadliwe, również doznały uszkodzeń przepięciowych.
Stosowane są następujące typy modułów:
Strona | PIKO CI G2 | Liczba | Typ |
---|---|---|---|
DC | 30 | 7 | PV DC SPD – typ 2 / PV 670-25M2-10R |
50 | 9 | ||
AC | 30 50 | 3 | PV DC SPD – typ 2 / PV 500-25M2-10R |

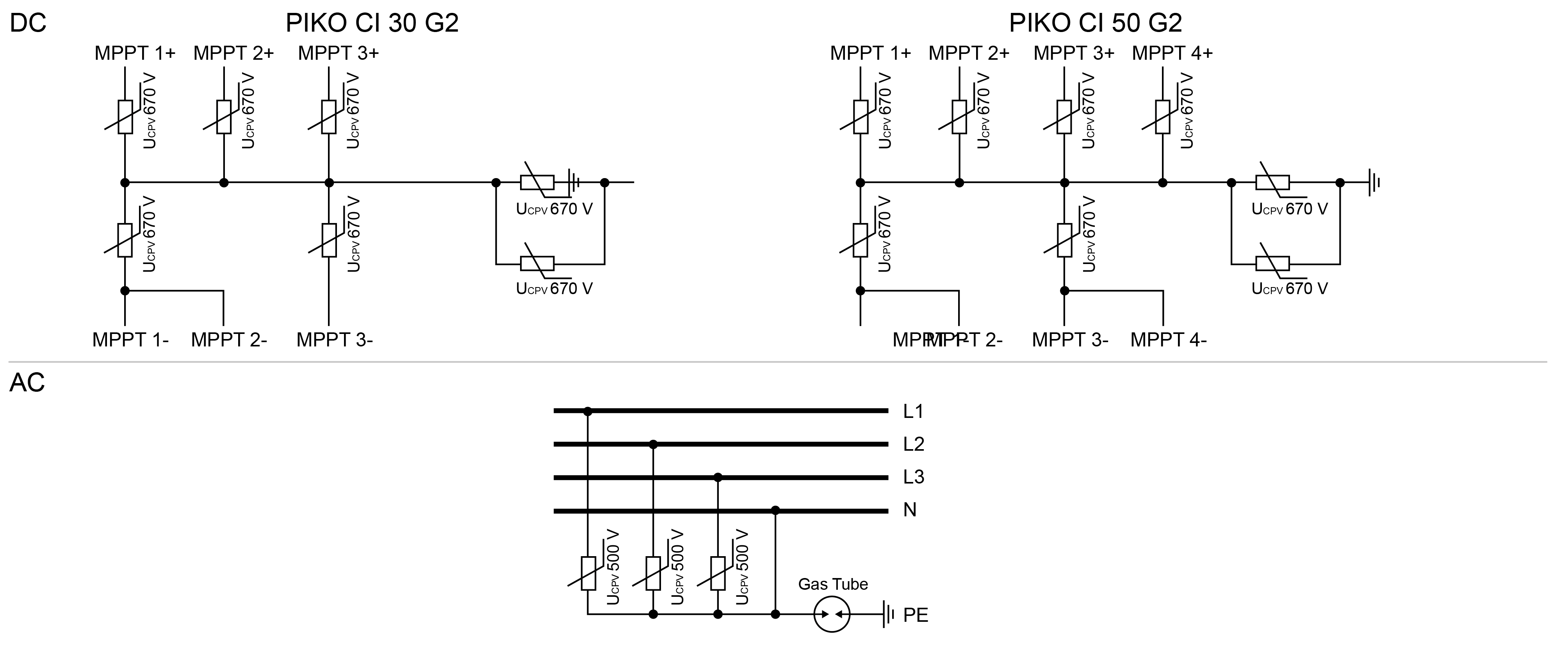

Schemat blokowy modułów ogranicznika przepięć AC/DC

Wymiana modułów ogranicznika przepięć
NIEBEZPIECZEŃSTWO

Zagrożenie życia wskutek porażenia prądem elektrycznym i wyładowania elektrostatycznego!
Odłączyć urządzenie od źródła napięcia i zabezpieczyć przed ponownym włączeniem.
INFORMACJA

Do wszystkich prac przy falowniku należy stosować wyłącznie izolowane narzędzia, aby zapobiec zwarciom.
- Odłączyć sieć elektryczną od napięcia.
- Zabezpieczyć przyłącze AC przed ponownym włączeniem.

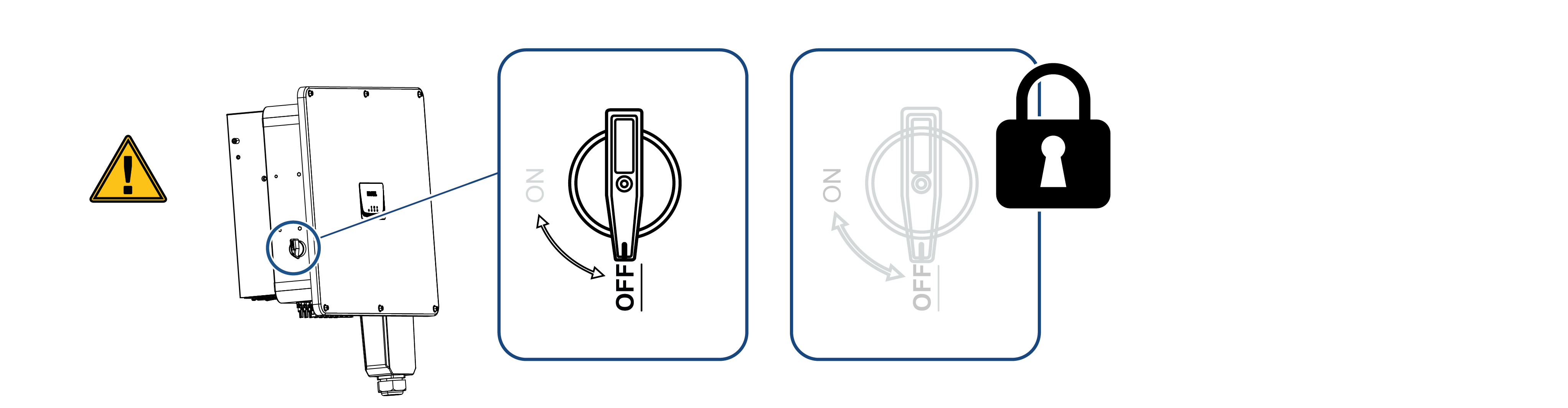

- Wyłącznik DC przy falowniku ustawić w pozycji OFF.
- Odczekać co najmniej 10 minut po odłączeniu urządzenia, aż wewnętrzne kondensatory rozładują się.

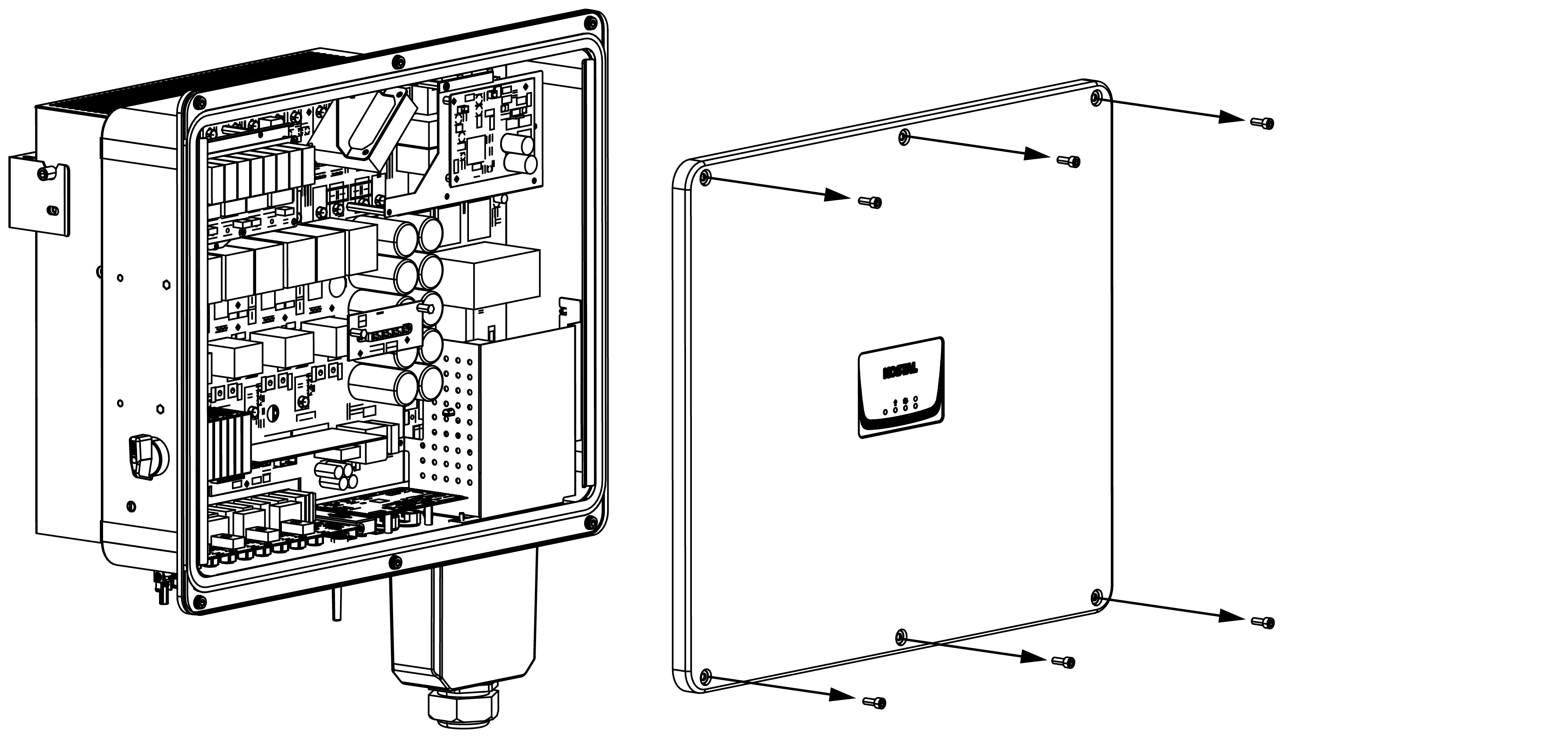

- Usunąć śruby z pokrywy falownika i otworzyć falownik.

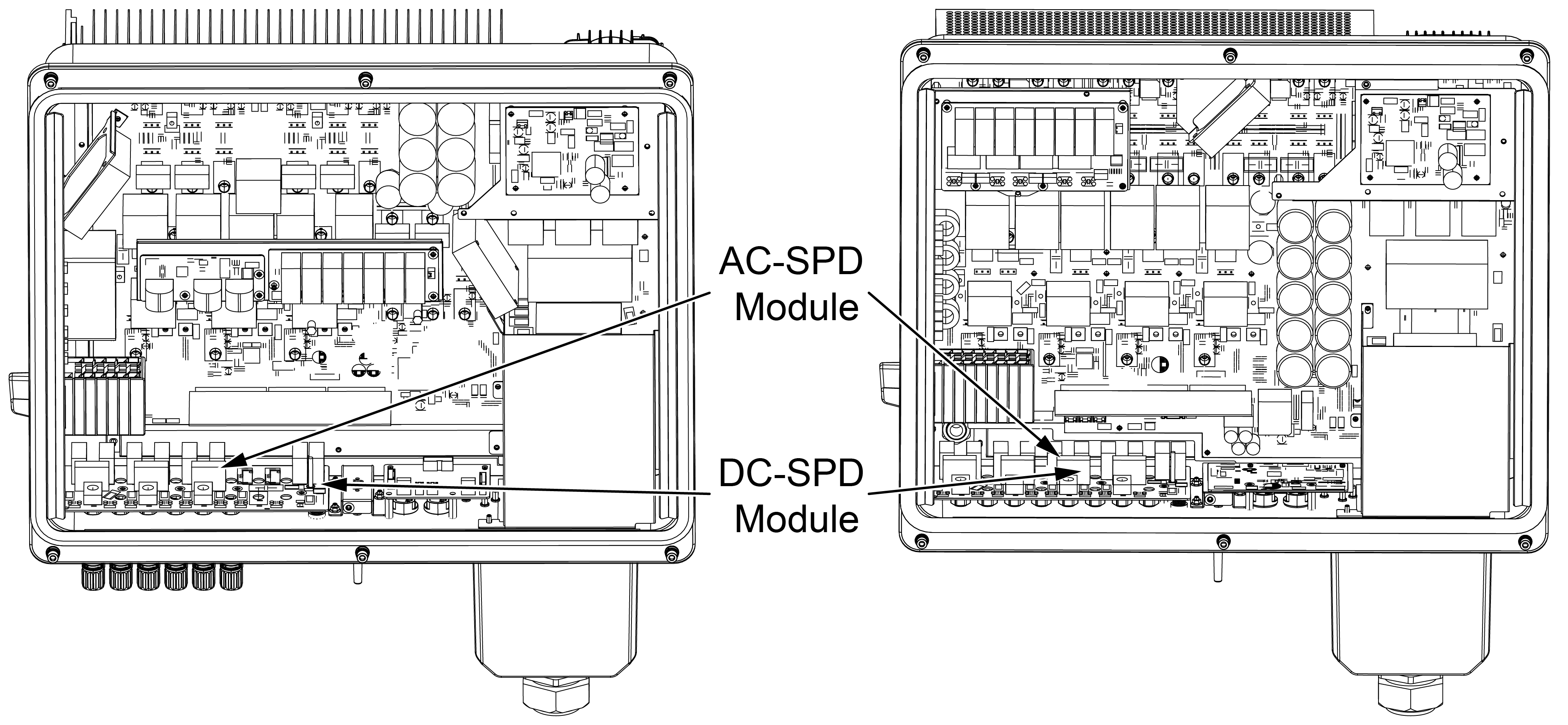

- Usunąć uszkodzone moduły ogranicznika przepięć i wymienić na nowe.
Uszkodzone moduły można rozpoznać po czerwonym oznaczeniu w obudowie modułu. - Zamontować i przykręcić pokrywę (3 Nm).
- Włączyć ponownie falownik.
- Bezpieczniki PV zostały wymienione.
