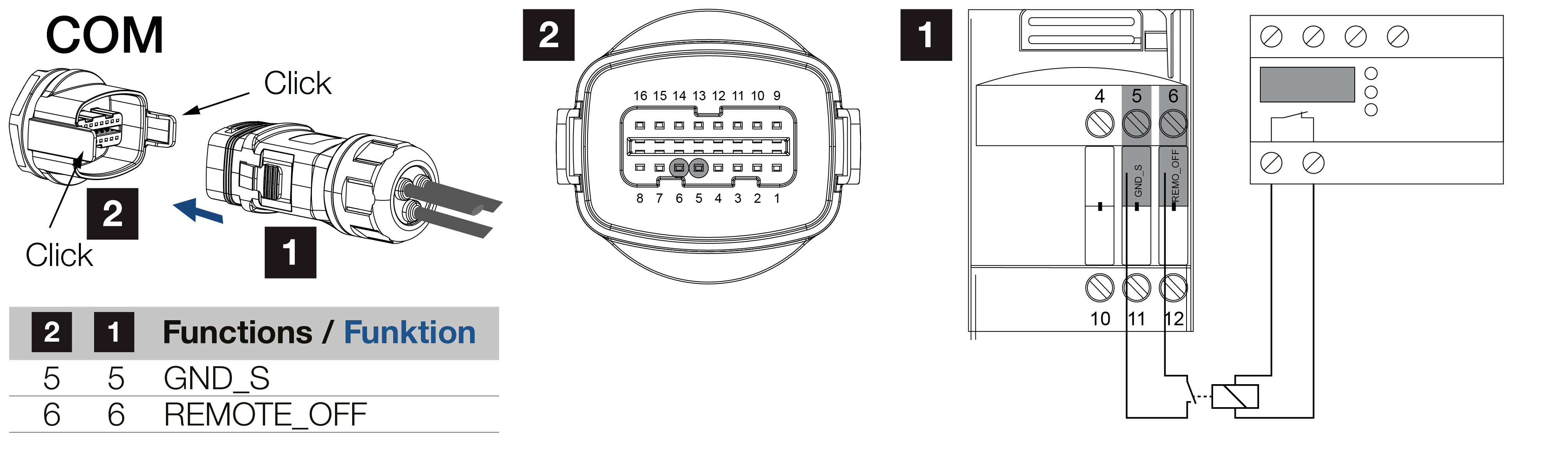

Podłączenie centralnej ochrony sieci i instalacji

1

Wtyk COM

2

Przyłącze falownika COM

3

Ochrona sieci i instalacji – przełącznik zamknięty: dostarczanie energii do sieci, przełącznik otwarty: Dostarczanie energii niemożliwe

4

Aktywacja ochrony sieci i instalacji w aplikacji KOSTAL PIKO CI

5

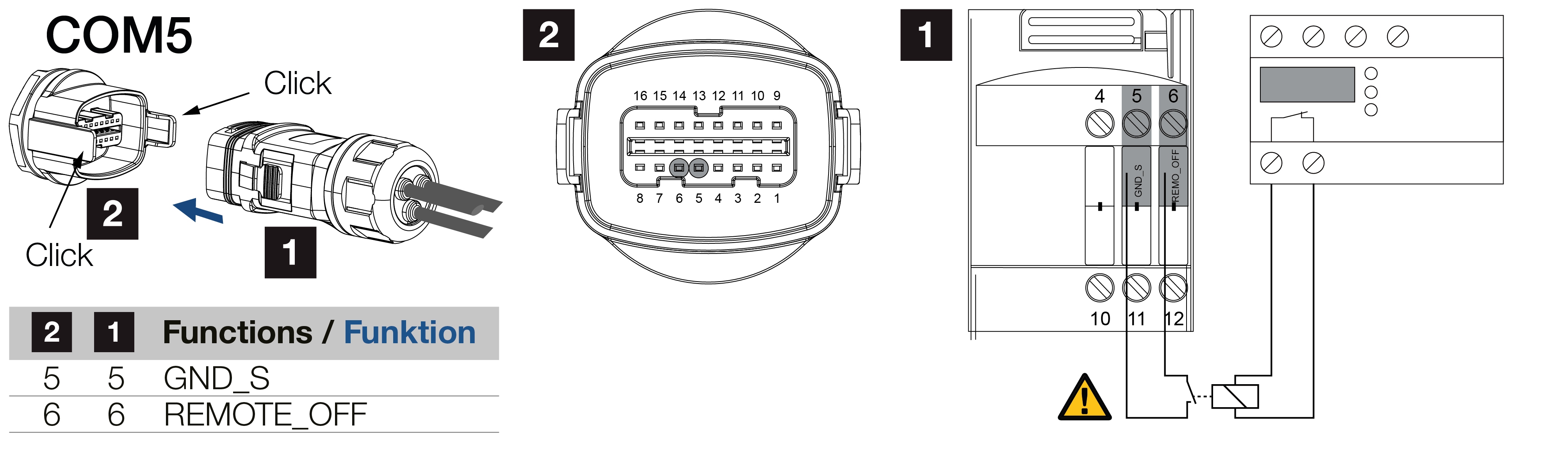

Przekaźnik w przypadku dużych odległości

W niektórych krajach obowiązkowym wyposażeniem jest centralna ochrona sieci i instalacji, która monitoruje napięcie i częstotliwość w sieci, a w razie wystąpienia nieprawidłowości poprzez wyłącznik sieciowy odłącza instalacje fotowoltaiczne.

Jeśli dostawca energii elektrycznej wymaga centralnej ochrony sieci i instalacji, należy zainstalować zewnętrzne urządzenie monitorujące, które wyłącza falownik przez styk zwierny lub rozwierny. Nie jest konieczny dodatkowy wyłącznik sieciowy, ponieważ zastępują go wewnętrzne wyłączniki w falowniku.

Podłączenie

NIEBEZPIECZEŃSTWO

danger

Zagrożenie życia wskutek porażenia prądem elektrycznym i wyładowania elektrostatycznego!

Odłączyć wszystkie urządzenia od źródła napięcia i zabezpieczyć przed ponownym włączeniem.

INFORMACJA

Info

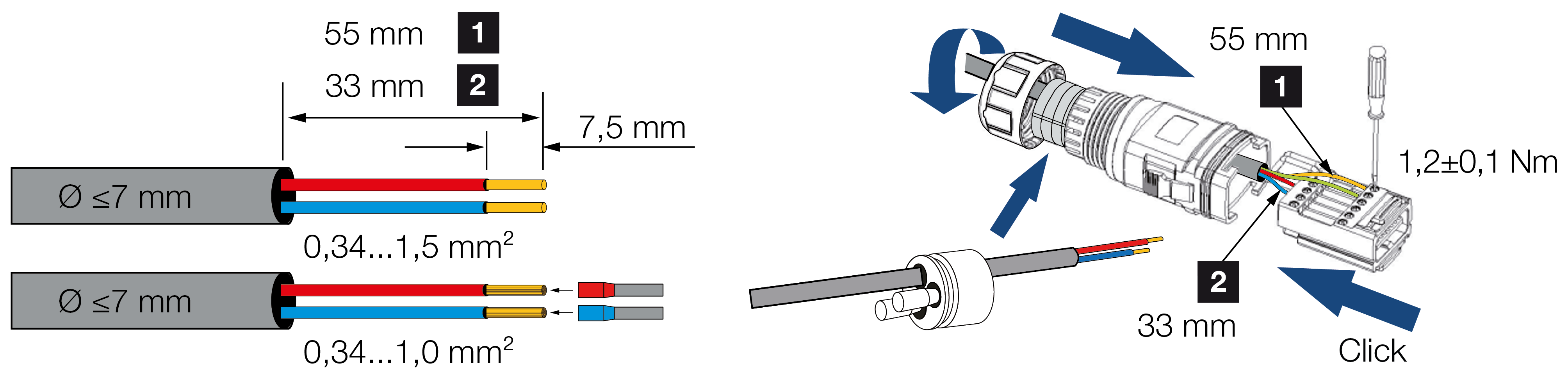

Wymagania dotyczące kabla komunikacyjnego:

  • Przekrój żyły od 0,34 do 1,5 mm² (sztywna) lub 0,34 do 1,0 mm² (giętka)
  • Długość odizolowania ok. 7,5 mm
  • Możliwa długość szyny wynosi maks. 1000 m. Należy przestrzegać wymagań producenta dotyczących maksymalnej długości przewodów.
  1. Odłączyć przewód zasilający od źródła napięcia.
  2. Zamontować urządzenie monitorujące w szafie sterowniczej lub rozdzielnicy elektrycznej.
  3. W przypadku większych odległości między jednostką monitorującą a falownikiem należy zastosować przekaźnik.
  4. Ułożyć fachowo kabel komunikacyjny od falownika do szafy sterowniczej i podłączyć go zgodnie ze schematem podłączenia producenta.
  5. Poprowadzić kabel komunikacyjny przez dołączony wtyk do komunikacji i uszczelkę.
  6. Zamontować kabel komunikacyjny na wtyku falownika.
  7. Zmontować wtyk i dokręcić nakrętkę mocującą z podanym momentem dokręcenia.
    Moment dokręcenia: 3 Nm.
  8. Włożyć wtyk do portu na panelu złączy COM.



Po uruchomieniu

  1. Po uruchomieniu ta funkcja musi zostać aktywowana w każdym falowniku w KOSTAL PIKO CI Conf App.
    Można to aktywować w punkcie Ustawienia > Ustawienia podstawowe > Wyłączenie zewnętrzne > ON.
  1. Falownik skonfigurowany do funkcji NAS.

INFORMACJA

Info

Wyłączenie zewnętrzne nie jest niezawodne.

Jeżeli po aktywacji wyłączenia zewnętrznego falownik wyłącza się lub nie działa bezawaryjnie, istnieje możliwość, że przewód falownika jest za długi.

Ze względu na długość przewodu oporność przewodu może być bardzo wysoka, a więc nie spaść do poziomu 0 V. W tym przypadku przewód prowadzący do falownika musi zostać skrócony.
