Połączenie komunikacyjne KOSTAL Smart Energy Meter przez RS485

1

Falownik

2

Port RS485 falownika

3

Port RS485 licznika KOSTAL Smart Energy Meter

4

KOSTAL Smart Energy Meter

5

Licznik energii oddanej

6

Sieć elektroenergetyczna

7

Przeczytać instrukcję obsługi licznika KOSTAL Smart Energy Meter

8

Ustawić terminator RS485 w aplikacji KOSTAL PIKO CI na ON

9

Dla prądów powyżej 63 A należy stosować przekładniki prądowe. Przeczytać instrukcję obsługi licznika KOSTAL Smart Energy Meter

Podłączenie licznika KOSTAL Smart Energy Meter

NIEBEZPIECZEŃSTWO

danger

Zagrożenie życia wskutek porażenia prądem elektrycznym i wyładowania elektrostatycznego!

Odłączyć wszystkie urządzenia od źródła napięcia i zabezpieczyć przed ponownym włączeniem.

INFORMACJA

Info

Wymagania dotyczące kabla komunikacyjnego:

  • Przekrój żyły od 0,34 do 1,5 mm² (sztywna) lub 0,34 do 1,0 mm² (giętka)
  • Długość szyny maks. 1000
  • Długość odizolowania ok. 7,5 mm
  1. Odłączyć przewód zasilający od źródła napięcia.
  2. Zainstalować licznik w punkcie podłączenia do sieci w sieci domowej w sposób pokazany na ilustracjach.
  3. Kabel komunikacyjny należy poprowadzić prawidłowo od falownika do szafy sterowniczej i podłączyć do licznika zgodnie ze schematem podłączenia dostarczonym przez producenta.
  4. Odłączyć falownik od źródła napięcia. Wyłączanie falownika

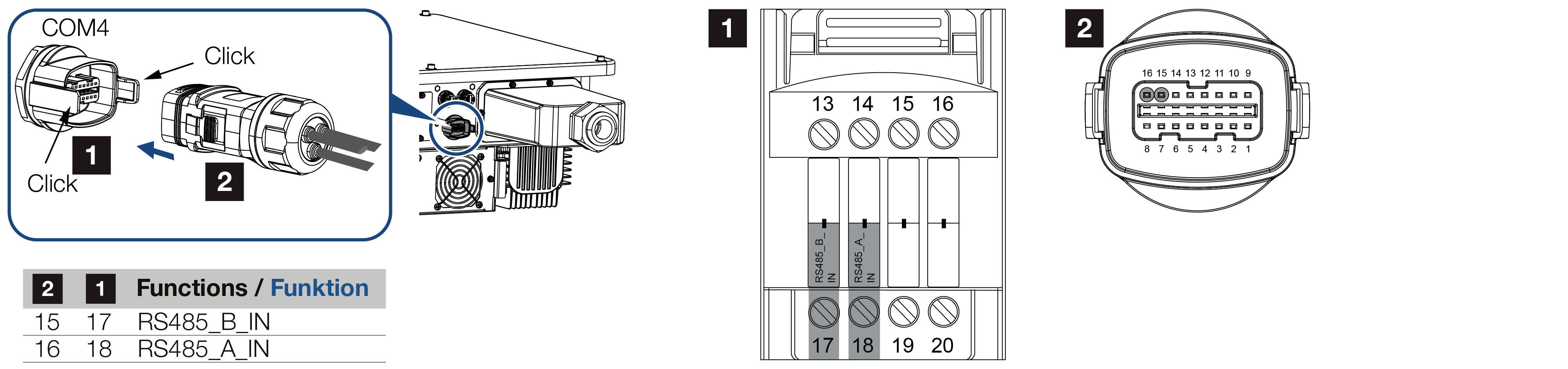

  5. Poprowadzić kabel RS485 przez dołączony wtyk do komunikacji i uszczelkę.
  7. Zamontować kabel RS485 na wtyku falownika.
  9. Zmontować wtyk i dokręcić nakrętkę mocującą z podanym momentem dokręcenia.
    Moment dokręcenia: 3 Nm.
  10. Włożyć wtyk do portu na panelu złączy COM.
  11. Ustanowić połączenie LAN licznika i falownika z Internetem.
  1. Falownik jest połączony z KSEM.

Po uruchomieniu

Po uruchomieniu należy dodatkowo wprowadzić następujące ustawienia w KOSTAL PIKO CI Conf App.

Zalicza się do tego np. ustawienie złącza RS485.

INFORMACJA

Info

Jeżeli ograniczenie mocy jest realizowane w połączeniu z licznikiem , ograniczenie Ograniczenie mocy poprzez odbiornik do zdalnego sterowania jest niemożliwe i musi zostać wyłączone.

Ustawienia przy użyciu interfejsu użytkownika licznika KOSTAL Smart Energy Meter

  1. W liczniku w punkcie Ustawienia Modbus należy wybrać PIKO CI do portu RS485 A. W tym celu zapoznać się z instrukcją obsługi licznika .

W tym wariancie licznik działa jako Slave i wysyła dane do falownika.



Ustawienia przy użyciu aplikacji KOSTAL PIKO CI

  1. W falowniku Master, do którego jest podłączony przewód komunikacyjny RS485, w KOSTAL PIKO CI Conf App należy ustawić terminator RS485 na WŁ.
    Można to zrobić w punkcie Ustawienia > Ustawienia komunikacji > Ustawienia RS485 > Terminator.
  2. Zastosowanie licznika (KSEM) należy ustawić w KOSTAL PIKO CI Conf App na falowniku Master.
    To ustawienie można zmienić w punkcie Ustawienia > Ustawienia falownika > Dopasowanie/regulacja mocy > Zarządzanie KSEM > Aktywuj/dezaktywuj KSEM > Aktywuj.
  3. Połączenie między KSEM a falownikiem jest ustawiane w punkcie Ustawienia > Ustawienia falownika > Dopasowanie/regulacja mocy > Zarządzanie KSEM > Połączenie między KSEM a falownikiem > RS485.
  4. Pozycja montażu jest ustawiana w punkcie Ustawienia > Ustawienia falownika > Dopasowanie/regulacja mocy > Zarządzanie KSEM > Pozycja czujnika > Punkt podłączenia do sieci.
  5. Adres Modbus licznika KSEM jest ustawiany w punkcie Ustawienia > Ustawienia falownika > Dopasowanie/regulacja mocy > Zarządzanie KSEM > Adres Modbus licznika energii > 1 (wartość standardowa w KSEM).
  6. Ograniczenie mocy dostarczania energii do sieci (np. do 70%) należy wprowadzić w watach w falowniku Master.
    Wprowadzić ograniczenie mocy czynnej w punkcie Ustawienia > Ustawienia falownika > Dopasowanie/regulacja mocy > Zarządzanie KSEM > Ograniczenie mocy czynnej do (W) >.
  7. Wszystkie pozostałe falowniki, które są połączone z falownikiem Master poprzez sieć LAN, są skonfigurowane jako Slave. W falownikach Slave nie należy wprowadzać żadnych dodatkowych ustawień.
  1. Falownik jest skonfigurowany.
