Преглед на изходите за превключване
На клемите X1401/X1402 на инвертора са налични 4 цифрови изхода за превключване, всеки с натоварваемост 24 V / 100 mA. Чрез тях могат да се управляват налични товари или изпълнителни механизми.
Освен това могат да се сигнализират възникнали събития. В случай на съобщение за събитие инверторът може да управлява изпълнителен механизъм (предупредителна лампа, сигнал за съобщение, система за интелигентен дом), свързан към изхода за превключване, и по този начин да информира за възникналото събитие.
За тази цел чрез уеб сървъра могат да се конфигурират изходите за превключване за различните режими на работа. Съответният изход за превключване се активира или деактивира, веднага щом са налице конфигурираните условия.
При режимите управление на натоварването, SG Ready и Wallbox може да се избере на каква основа да се активира изходът за превключване. Можете да решите дали изходът да се превключва въз основа на излишната мощност, която се подава в мрежата на енергоснабдителното дружество, или при превишаване на определена фотоволтаична мощност.
Информация за свързването на управлението на собственото потребление можете да намерите на Свързване на изходите за превключване.
Конфигуриране на управлението на собственото потребление
- Отворете уеб сървъра.

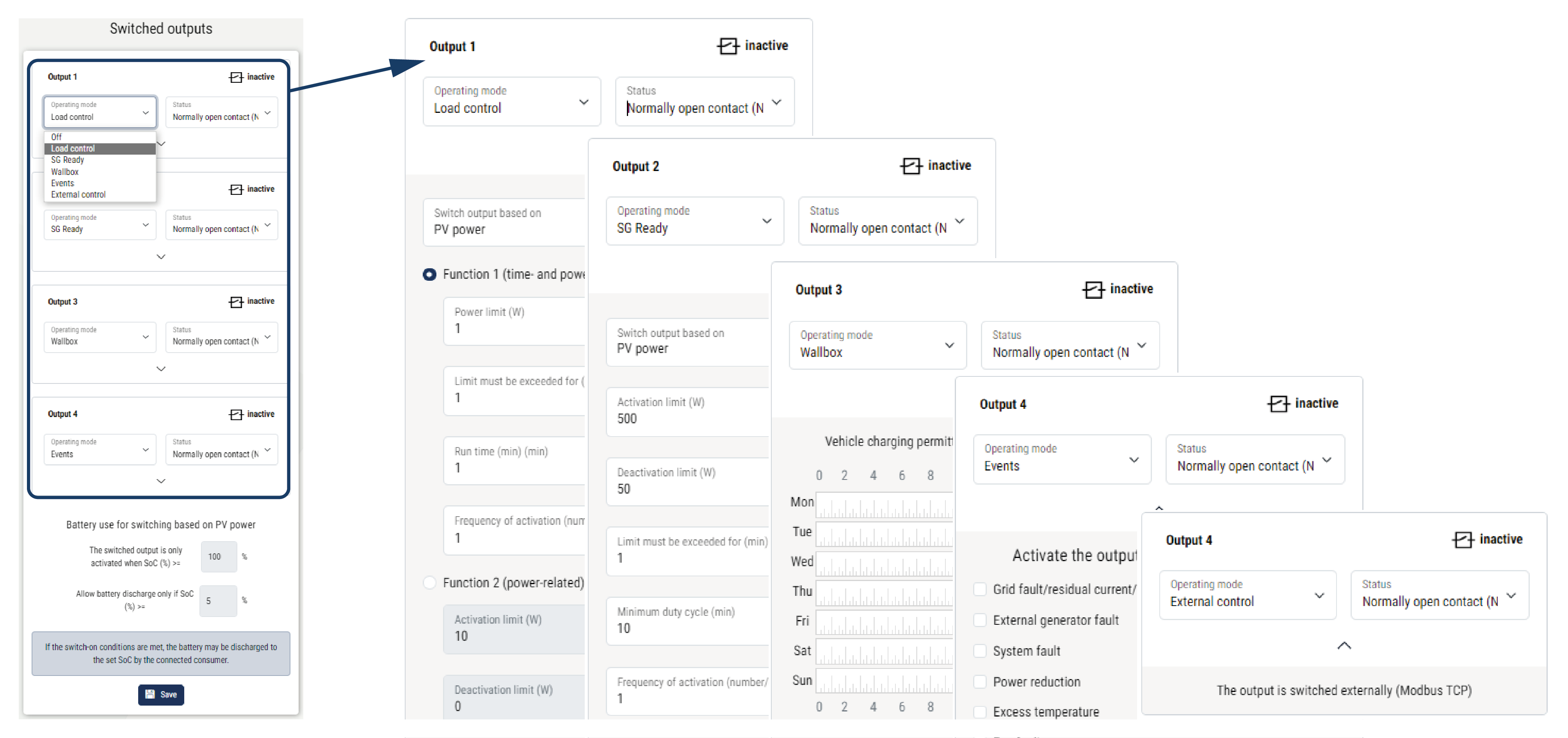

- Отворете точката Сервиз > Общо > Изходи за превключване.
- В Конфигурация за изход x изберете режима на работа и състоянието на превключвателя.
- В Изход x:… конфигурирайте условията.
- Запазете настройките.
- Конфигурацията е завършена.
Възможни режими на работа
- Управление на натоварването: Изходът за превключване се активира, веднага щом се достигне конфигурираният излишък. Чрез реле може да се включи потребител. Настройка на управлението на собственото потребление за управление на натоварването
- SG-Ready: Произведената енергия може да бъде предоставена на термопомпа. Настройка на управлението на собственото потребление за термопомпи (SG-Ready)
- Wallbox: Използване на енергия за зареждане на електромобил. Настройка на управлението на собственото потребление за Wallbox
- Събития: При определени събития активирайте превключващия изход, например за да задействате сигнална тръба. Настройка на изход за сигнализиране на събития
- Външно управление: Изходът се превключва външно (чрез Modbus/TCP) и по този начин може да превключва потребител, например батерия. Изход за превключване чрез външно управление
Възможни състояния
- Затварящ контакт (NO): В нормален случай контактът е отворен (NO = Normally open). Контактът се затваря, когато зададените условия са изпълнени.
- Заключващ контакт (NC): В нормален случай контактът е затворен (NC = Normally closed). Контактът се отваря, когато зададените условия са изпълнени.
