Přehled spínacích výstupů
Na svorkách střídače X1401/X1402 jsou k dispozici čtyři digitální spínací výstupy, každý se zatížitelností 24 V / 100 mA. Jimi lze ovládat aktuální zátěž nebo akční členy.
Kromě toho lze signalizovat nastávající události. V případě hlášení události může střídač ovládat akční člen připojený ke spínacímu výstupu (výstražné světlo, signál hlášení, systém Smart Home) a informovat tak o události, která nastala.
Při tom lze spínací výstupy nakonfigurovat pro různé provozní režimy prostřednictvím webového serveru. Příslušný spínací výstup se aktivuje nebo deaktivuje, jakmile nastanou nakonfigurované podmínky.
U režimů Řízení zátěže, SG Ready a Wallbox můžete zvolit, na základě čeho se má spínací výstup aktivovat. Můžete rozhodnout, zda výstup sepne při přebytku výkonu dodávaného do sítě dodavatele energie, nebo při překročení určitého výkonu fotovoltaiky.
Informace o připojení řízení vlastní spotřeby naleznete v části Připojení spínacích výstupů.
Konfigurace řízení vlastní spotřeby

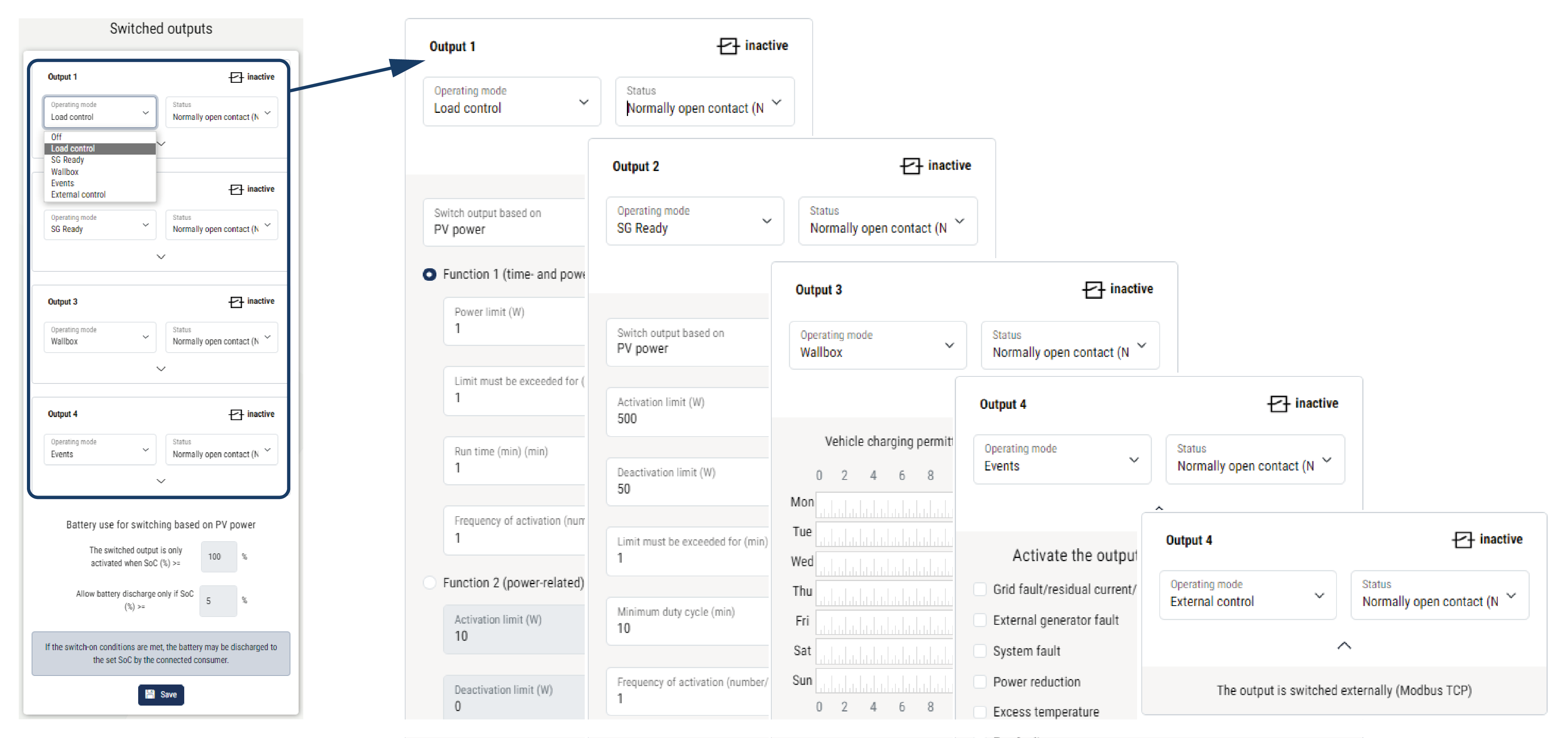

- Otevřete webový server.
- Otevřete položku Služba > Obecné > Spínací výstupy.
- U konfigurace pro Výstup x vyberte Provozní režim a Stav přepínače.
- V části Výstup x:… nakonfigurujte podmínky.
- Uložte nastavení.
- Konfigurace je dokončena.
Možné provozní režimy
- Řízení zátěže: Spínací výstup se aktivuje, jakmile nastane nakonfigurovaný přebytek. Spotřebič lze poté zapnout prostřednictvím relé. Nastavení řízení vlastní spotřeby pro regulaci zátěže
- SG Ready: Vyrobenou energie lze poskytnout tepelnému čerpadlu. Nastavení řízení vlastní spotřeby pro tepelná čerpadla (SG Ready)
- Wallbox: Využití energie k nabíjení elektromobilu. Nastavení řízení vlastní spotřeby pro wallbox
- Události: Aktivace spínacího výstupu při určitých událostech, např. pro ovládání signální houkačky. Nastavení spínacího výstupu pro hlášení událostí
- Externí ovládání: Výstup se spíná externě (prostřednictvím protokolu Modbus/TCP) a může tak spínat spotřebiče, např. baterii. Spínací výstup pomocí externího ovládání
Možné stavy
- Spínací kontakt (NO): Za normálních okolností je kontakt rozpojený (NO = Normally open). Kontakt se sepne, když jsou splněny stanovené podmínky.
- Rozpínací kontakt (NC): Za normálních okolností je kontakt sepnutý (NC = Normally closed). Kontakt se rozpojí, když jsou splněny stanovené podmínky.
