Připojení DC kabelů baterie

Vodiče stejnosměrného proudu z baterie smí být připojeny ke střídači pouze tehdy, jsou-li střídač i bateriový akumulátor bez napětí.

NEBEZPEČÍ

Ohrožení života elektrickým proudem a výbojem!

Stejnosměrné kabely baterie mohou být pod napětím.

Je bezpodmínečně nutné odpojit bateriové úložiště od napětí. Postupujte při tom podle pokynů v provozním návodu od výrobce baterie.

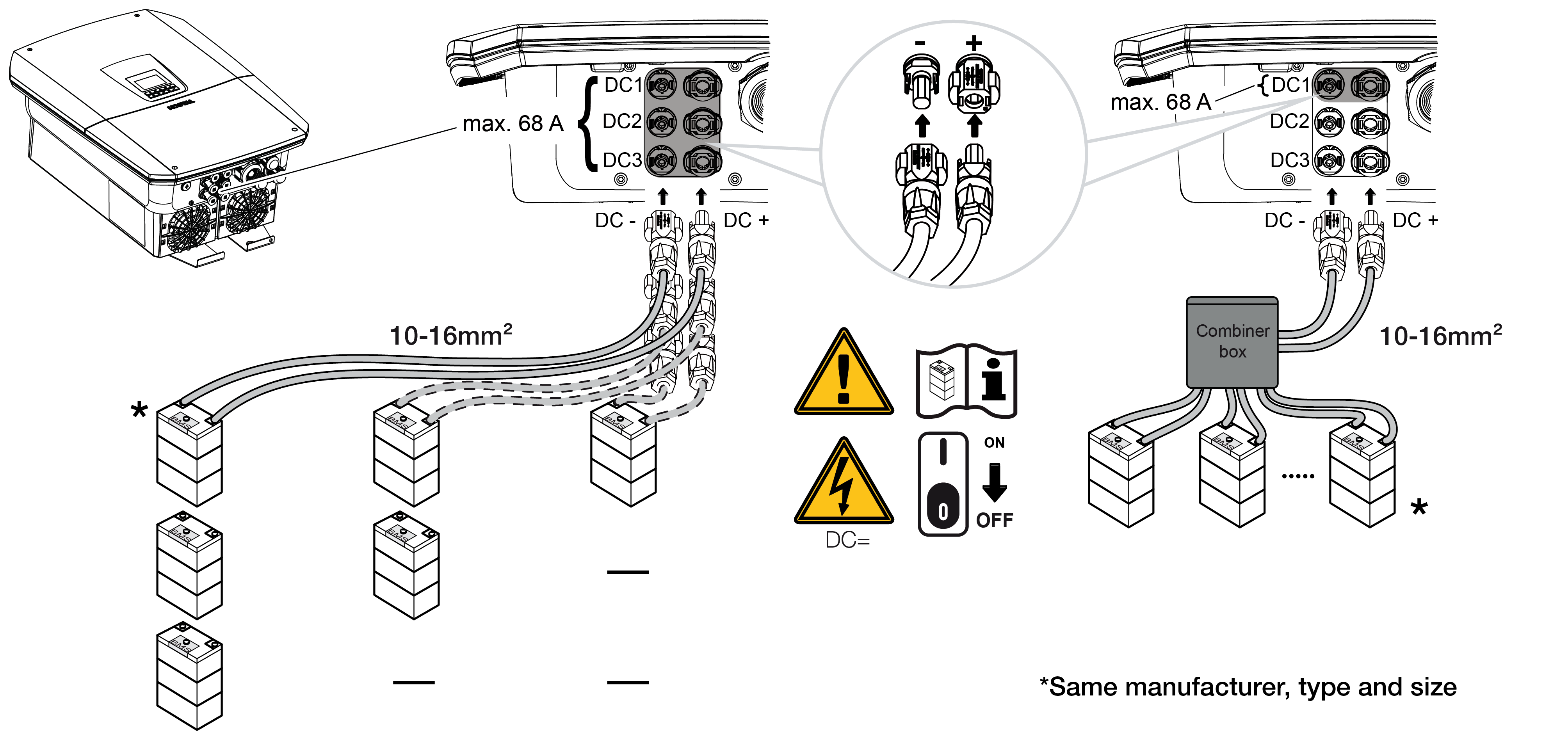

Používejte ohebné a pocínované vodiče s dvojitou izolací podle normy EN 50618.

Doporučujeme průřez 10–16 mm². Dodržujte pokyny výrobce konektorů a technické údaje střídače.

Dbejte na následující body:

K střídači smí být připojeny pouze akumulátory (výrobce), které byly schváleny společností KOSTAL Solar Electric GmbH.
V případě více baterií nebo paralelního zapojení musí být tyto baterie od stejného výrobce, stejného typu a stejné velikosti.
Celkový maximální proud připojený na všech DC vstupech smí činit 68 A. Tento proud lze rozdělit na jednotlivé DC vstupy nebo lze k jednomu DC vstupu připojit jednu baterii s maximálním proudem 68 A.

Připojení baterie

Přepněte DC spínač na střídači do polohy Off.
Odpojte akumulátor od napájení.
Správně připojte konektor k kladnému vodiči a zásuvku k zápornému vodiči. Střídač je vybaven konektory firmy PHOENIX CONTACT (typ SUNCLIX). Při montáži bezpodmínečně dodržujte aktuální údaje výrobce (např. přípustný utahovací moment atd.).
Informace o montážních pokynech SUNCLIX najdete na: www.phoenixcontact.com
Při montáži zásuvek a konektorů na DC kabely baterie dbejte na správnou polaritu!
Zásuvky a zástrčky DC kabelů baterie zapojte do střídače. Uschovejte těsnicí zátky ze konektorů.

Typ a kapacita baterie se při první instalaci zjistí automaticky.

Po prvním uvedení do provozu lze data zkontrolovat na webovém serveru v nabídce Nastavení baterie a provést další konfigurace baterie.
