Overblik over kontaktudgange
Ved klemmerne X1401/X1402 for vekselstrømsomformeren er der 4 digitale kontaktudgange til rådighed, som kan belastes med hver 24 V / 100 mA. Via disse kan eksisterende belastninger eller aktuatorer aktiveres.
Derudover kan optrædende hændelser signaleres. I tilfælde af en hændelsesmeddelelse kan vekselstrømsomformeren aktivere en aktuator (advarselslampe, meldesignal, smarthome-system), der er tilsluttet ved en kontaktudgang og dermed informere om hændelsen.

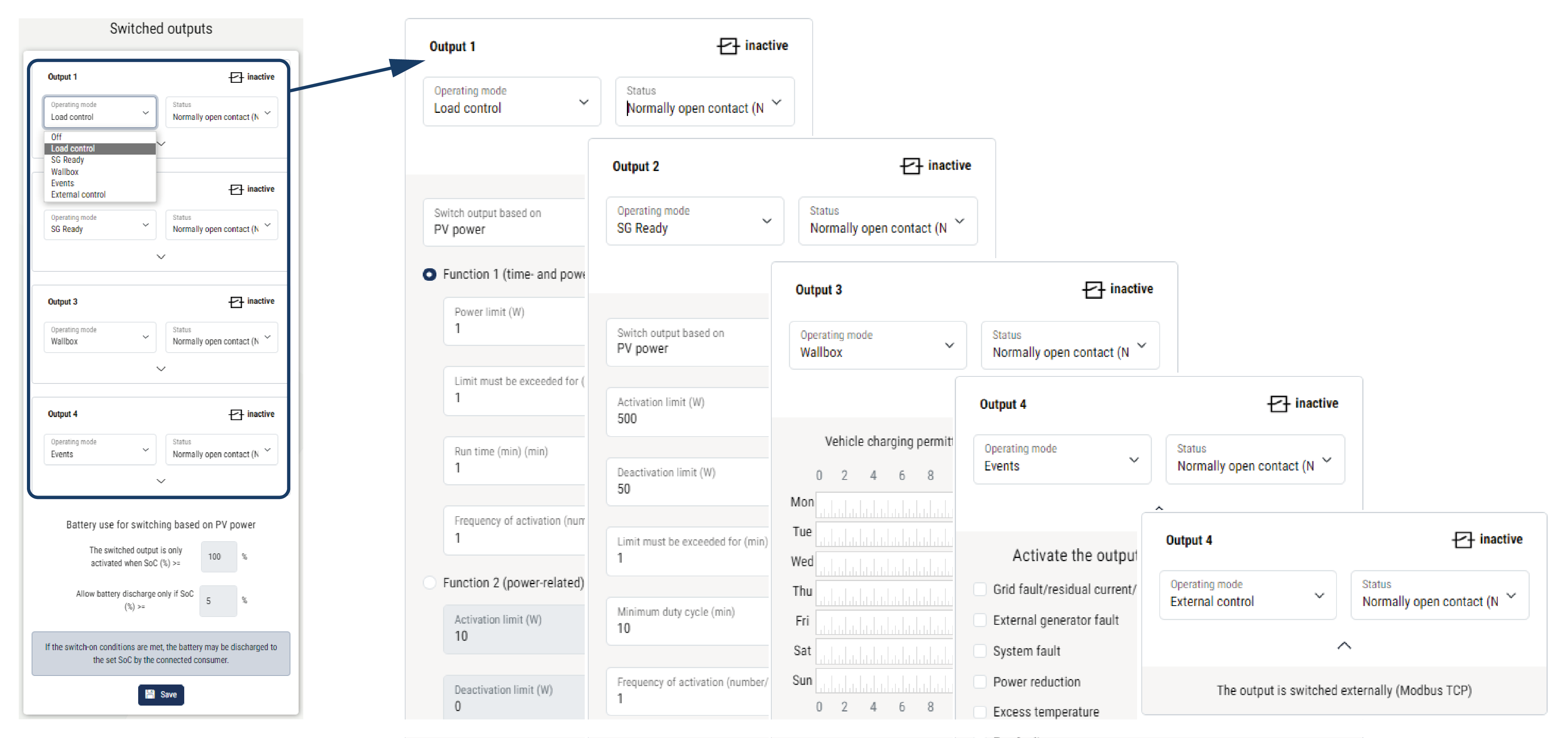

Derudover kan kontaktudgangene for de forskellige driftsmodi konfigureres via webserveren. Den pågældende kontaktudgang aktiveres eller deaktiveres, så snart de konfigurerede betingelser foreligger.
Ved modussen Load control (Laststyring), SG Ready og Wallbox er det muligt at vælge, på hvilken basis kontaktudgangen skal aktiveres. Du kan afgøre, om udgangen kobler på grund af den overskydende effekt, der tilføres elektricitetsselskabets net, eller ved overskridelse af en bestemt solcelleeffekt.
Du kan finde informationer vedrørende tilslutningen af egetforbrugsstyringen under Tilslutning kontaktudgange.
Konfigurer styring af eget forbrug
- Åbn webserveren.
- Åbn punktet Service > Generelt > Skifteudgange.
- Under konfigurationen for Udgang x vælges Driftsmodus og Tilstand for kontakten.
- Konfigurer betingelserne under Udgang x:….
- Gem indstillingerne.
- Konfigurationen er nu afsluttet.
Mulige driftsmodi
- Laststyring: Kontaktudgangen aktiveres, når det konfigurerede overskud foreligger. Via et relæ kan der derefter tilkobles en forbruger. Indstilling af egetforbrugsstyringen til laststyring
- SG-Ready: Produceret energi kan stilles til rådighed for en varmepumpe. Indstilling af egetforbrugsstyring til varmepumper (SG-Ready)
- Wallbox: Anvend energi til opladning af en elbil. Indstilling af egetforbrugsstyring til wallbox
- Hændelser: Ved bestemte hændelser kobles kontaktudgangen aktiv, f.eks. for at aktivere et signalhorn. Indstilling af kontaktudgang til melding af hændelser
- Ekstern styring: Udgangen kobles eksternt (via Modbus/TCP), og kan dermed koble en forbruger, f.eks. et batteri. Kontaktudgang via ekstern styring
Mulige tilstande
- Sluttekontakt (NO): Normalt er kontakten åben (NO = Normally open). Kontakten lukkes, når de indstillede betingelser er opfyldt.
- Åbnekontakt (NC): Normalt er kontakten lukket (NC = Normally closed). Kontakten åbnes, når de indstillede betingelser er opfyldt.
