Schaltausgänge im Überblick
An den Klemmen X1401/X1402 des Wechselrichters stehen 4 digitale Schaltausgänge mit je 24 V / 100 mA Belastbarkeit zur Verfügung. Über diese können vorhandene Lasten oder Aktoren angesteuert werden.
Zudem können auftretende Ereignisse signalisiert werden. Im Fall einer Ereignismeldung kann der Wechselrichter einen am Schaltausgang angeschlossenen Aktor (Warnleuchte, Meldesignal, Smarthome-System) ansteuern und somit über das aufgetretene Ereignis informieren.
Dazu können über den Webserver die Schaltausgänge für die verschiedenen Betriebsmodi konfiguriert werden. Der entsprechende Schaltausgang wird aktiviert oder deaktiviert, sobald die konfigurierten Bedingungen vorliegen.
Bei den Modi Laststeuerung, SG Ready und Wallbox kann ausgewählt werden, auf welcher Basis der Schaltausgang aktiviert werden soll. Sie können entscheiden, ob der Ausgang aufgrund der Überschussleistung, die in das Netz des Energieversorgers eingespeist wird, oder beim Überschreiten einer bestimmten PV-Leistung schaltet.
Informationen zum Anschluss der Eigenverbrauchssteuerung finden Sie unter Anschluss Schaltausgänge.

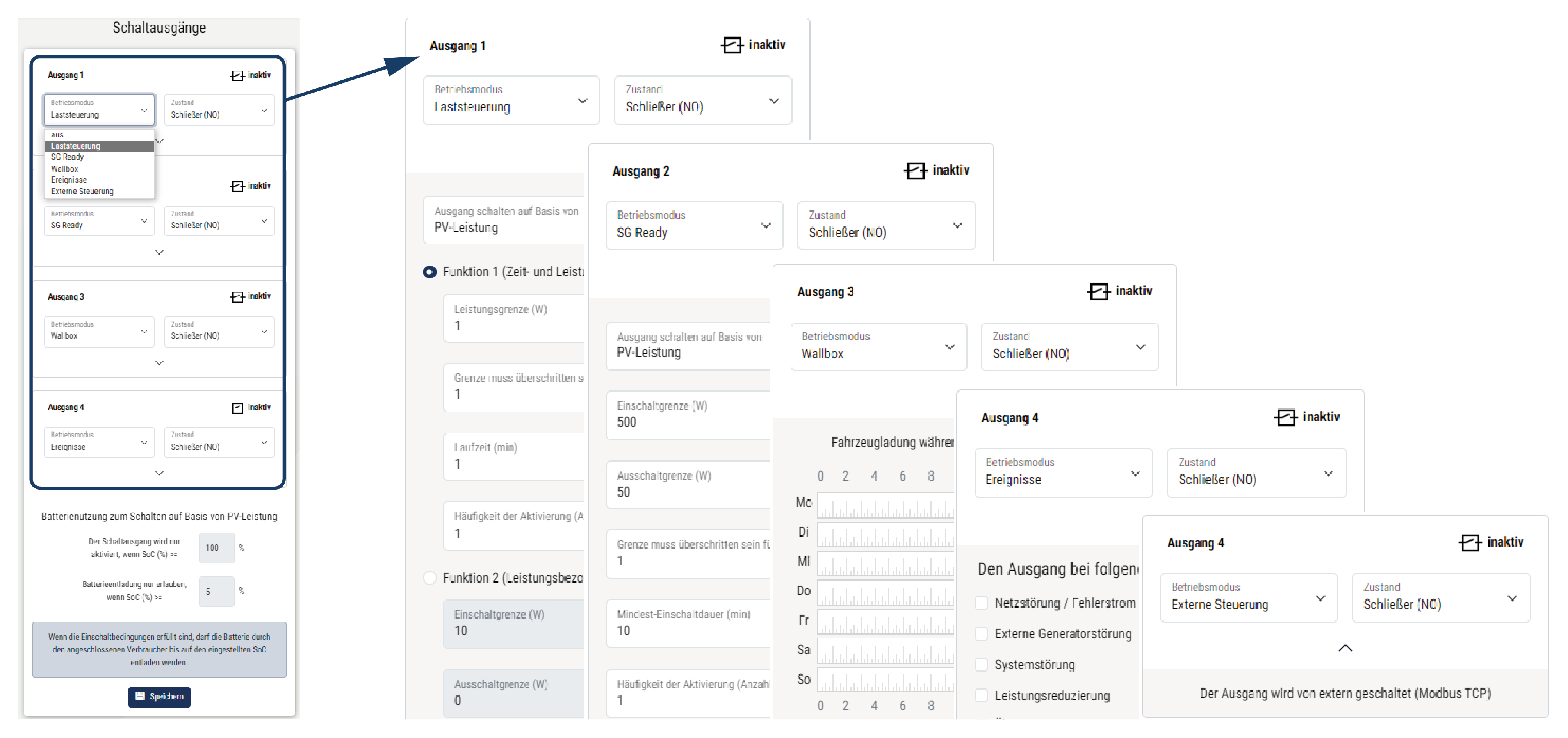

Eigenverbrauchssteuerung konfigurieren
- Webserver aufrufen.
- Den Punkt Service > Allgemein > Schaltausgänge aufrufen.
- Unter Konfiguration für den Ausgang x den Betriebsmodus und den Zustand des Schalters auswählen.
- Unter Ausgang x:… die Bedingungen konfigurieren.
- Die Einstellungen speichern.
- Die Konfiguration ist abgeschlossen.
Mögliche Betriebsmodi
- Laststeuerung: Der Schaltausgang wird aktiviert, sobald der konfigurierte Überschuss anliegt. Über ein Relais kann dann ein Verbraucher zugeschaltet werden. Eigenverbrauchssteuerung einrichten für Laststeuerung
- SG-Ready: Erzeugte Energie kann einer Wärmepumpe zur Verfügung gestellt werden. Eigenverbrauchssteuerung einrichten für Wärmepumpen (SG-Ready)
- Wallbox: Energie zum Laden eines Elektrofahrzeugs nutzen. Eigenverbrauchssteuerung einrichten für Wallbox
- Ereignisse: Bei bestimmten Ereignissen den Schaltausgang aktiv schalten, um z. B. ein Signalhorn anzusteuern. Schaltausgang für die Meldung von Ereignissen einrichten
- Externe Steuerung: Der Ausgang wird extern geschaltet (über Modbus/TCP) und kann damit einen Verbraucher, z. B. eine Batterie, schalten. Schaltausgang über externe Steuerung
Mögliche Zustände
- Schließer (NO): Im Normalfall ist der Kontakt geöffnet (NO = Normally open). Der Kontakt wird geschlossen, wenn die eingestellten Bedingungen erfüllt sind.
- Öffner (NC): Im Normalfall ist der Kontakt geschlossen (NC = Normally closed). Der Kontakt wird geöffnet, wenn die eingestellten Bedingungen erfüllt sind.
