Επισκόπηση εξόδων σύνδεσης
Στους ακροδέκτες X1401/X1402 του αντιστροφέα διατίθενται 4 ψηφιακές έξοδοι σύνδεσης με χωρητικότητα φορτίου 24 V / 100 mA η καθεμία. Μέσω αυτών είναι δυνατός ο έλεγχος των υφιστάμενων φορτίων ή ενεργοποιητών.
Επιπλέον, είναι δυνατή η σηματοδότηση των συμβάντων που προκύπτουν. Σε περίπτωση μηνύματος συμβάντος, ο αντιστροφέας μπορεί να ελέγξει έναν ενεργοποιητή που είναι συνδεδεμένος με την έξοδο σύνδεσης (προειδοποιητική λυχνία, σήμα μηνύματος, σύστημα Smarthome) και έτσι να ενημερώσει για το συμβάν που παρουσιάστηκε.
Για το σκοπό αυτό, οι έξοδοι σύνδεσης για τους διάφορους τρόπους λειτουργίας μπορούν να διαμορφωθούν μέσω του Webserver. Η αντίστοιχη έξοδος σύνδεσης ενεργοποιείται ή απενεργοποιείται μόλις ικανοποιηθούν οι διαμορφωμένες συνθήκες.
Στις λειτουργίες Έλεγχος φορτίου, SG Ready και Wallbox, μπορείτε να επιλέξετε τη βάση βάσει της οποίας θα ενεργοποιηθεί η έξοδος σύνδεσης. Μπορείτε να αποφασίσετε αν η έξοδος θα αλλάζει με βάση την πλεονάζουσα ισχύ που διοχετεύεται στο δίκτυο κοινής ωφέλειας ή όταν σημειωθεί υπέρβαση μιας ορισμένης Φ/Β ισχύος.
Για πληροφορίες σχετικά με τη σύνδεση του ελέγχου ιδιοκατανάλωσης ανατρέξτε στο Σύνδεση εξόδων σύνδεσης.
Διαμόρφωση ελέγχου ιδίας κατανάλωσης

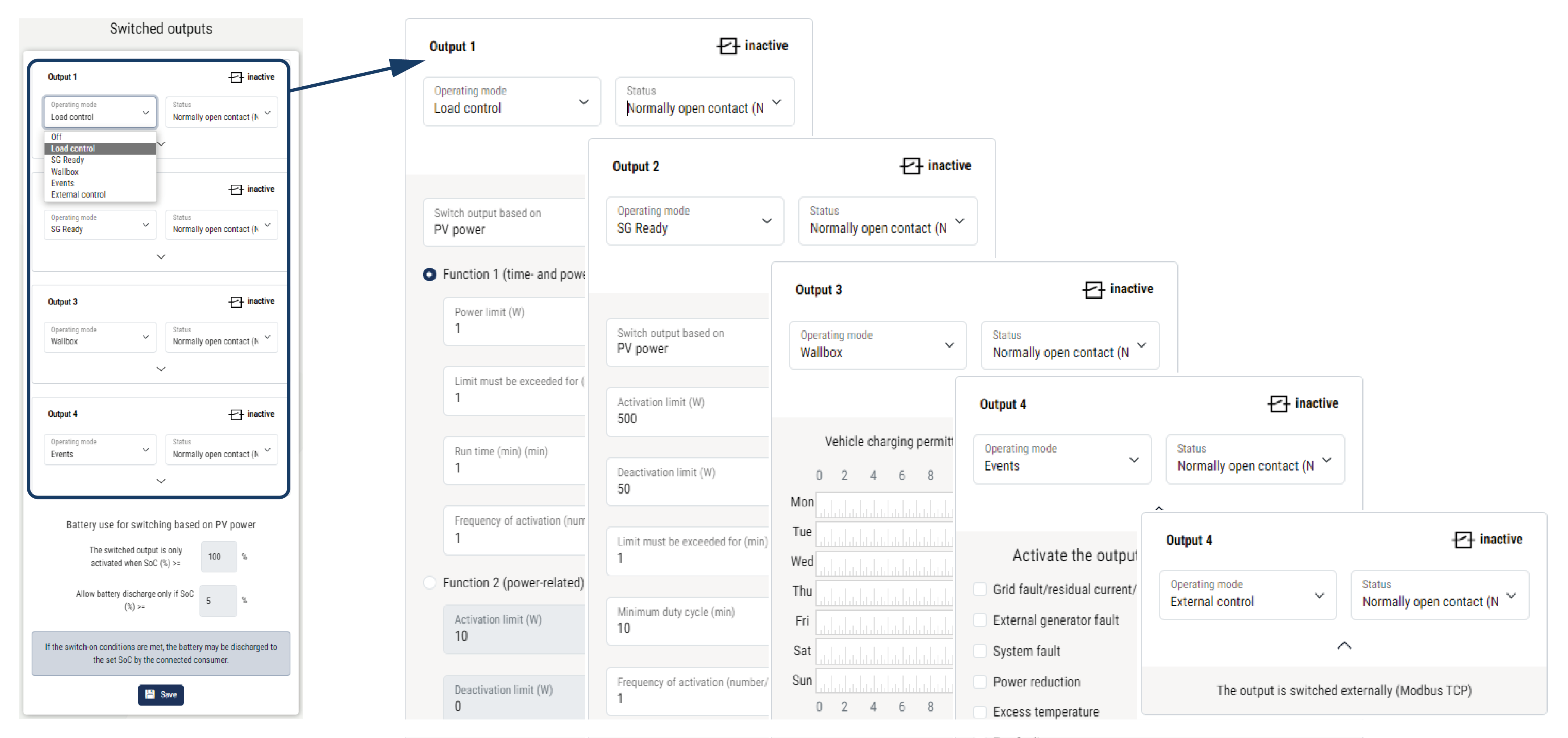

- Ανοίξτε τον διακομιστή ιστού.
- Επιλέξτε την επιλογή Υπηρεσία > Γενικά > Έξοδοι μεταγωγής.
- Στην ενότητα Διαμόρφωση για την Έξοδο x, επιλέξτε τον Τρόπο λειτουργίας και την Κατάσταση του διακόπτη.
- Στο σημείο Έξοδος x:… διαμορφώστε τις συνθήκες.
- Αποθηκεύστε τις ρυθμίσεις.
- Η διαμόρφωση έχει ολοκληρωθεί.
Πιθανές λειτουργίες
- Έλεγχος φορτίου: Η έξοδος σύνδεσης ενεργοποιείται μόλις επιτευχθεί το διαμορφωμένο πλεόνασμα. Ένας καταναλωτής μπορεί στη συνέχεια να ενεργοποιηθεί μέσω ενός ρελέ Ρύθμιση του ελέγχου αυτοκατανάλωσης για τον έλεγχο του φορτίου
- SG Ready: Η παραγόμενη ενέργεια μπορεί να διατεθεί σε μια αντλία θερμότητας Διαμόρφωση ελέγχου ιδιοκατανάλωσης για αντλίες θερμότητας (SG Ready)
- Wallbox: Χρησιμοποιήστε ενέργεια για να φορτίσετε ένα ηλεκτρικό όχημα Ρύθμιση ελέγχου ιδιοκατανάλωσης για το Wallbox
- Συμβάντα: Ενεργοποιήστε την έξοδο σύνδεσης για ορισμένα συμβάντα, π.χ. για να ενεργοποιήσετε μια σειρήνα Ρύθμιση εξόδου σύνδεσης για την αναφορά συμβάντων
- Εξωτερικός έλεγχος: Η έξοδος ενεργοποιείται εξωτερικά (μέσω Modbus/TCP) και μπορεί έτσι να ενεργοποιήσει έναν καταναλωτή, π.χ. έναν συσσωρευτή. Έξοδος σύνδεσης μέσω εξωτερικού ελέγχου
Πιθανές καταστάσεις
- Ανοιχτή επαφή (NO): Κατά κανόνα, η επαφή είναι ανοικτή (NO = Normally open). Η επαφή κλείνει όταν πληρούνται οι ρυθμισμένες προϋποθέσεις.
- Κλειστή επαφή (NC): Κατά κανόνα, η επαφή είναι κλειστή (NC = Normally closed). Η επαφή ανοίγει όταν πληρούνται οι ρυθμισμένες προϋποθέσεις.
