Visión general de las salidas de conmutación
En los bornes X1401/X1402 del inversor están disponibles 4 salidas de conmutación digitales con una capacidad de carga de 24 V/100 mA cada una. A través de ellos se pueden controlar las cargas o los actuadores existentes.
Además, los eventos que se producen pueden ser señalados. En el caso de un mensaje de evento, el inversor puede controlar un actuador conectado a la salida de conmutación (luz de advertencia, señal de mensaje, sistema Smart Home) y así informar sobre el evento que se ha producido.
Para ello, las salidas de conmutación para los diferentes modos operativos pueden configurarse a través del Webserver. La salida de conmutación correspondiente se activa o desactiva en cuanto se dan las condiciones configuradas.
En los modos Control de carga, SG Ready y Wallbox, se puede seleccionar la base sobre la que se debe activar la salida de conmutación. Puede decidir si la salida se conmuta en función del exceso de potencia inyectada a la red de la compañía eléctrica o cuando se supera una determinada potencia fotovoltaica.
Encontrará más información sobre la conexión del control de autoconsumo en Conexión de las salidas de conmutación.
Configurar el control del consumo propio
- Acceder al servidor web.

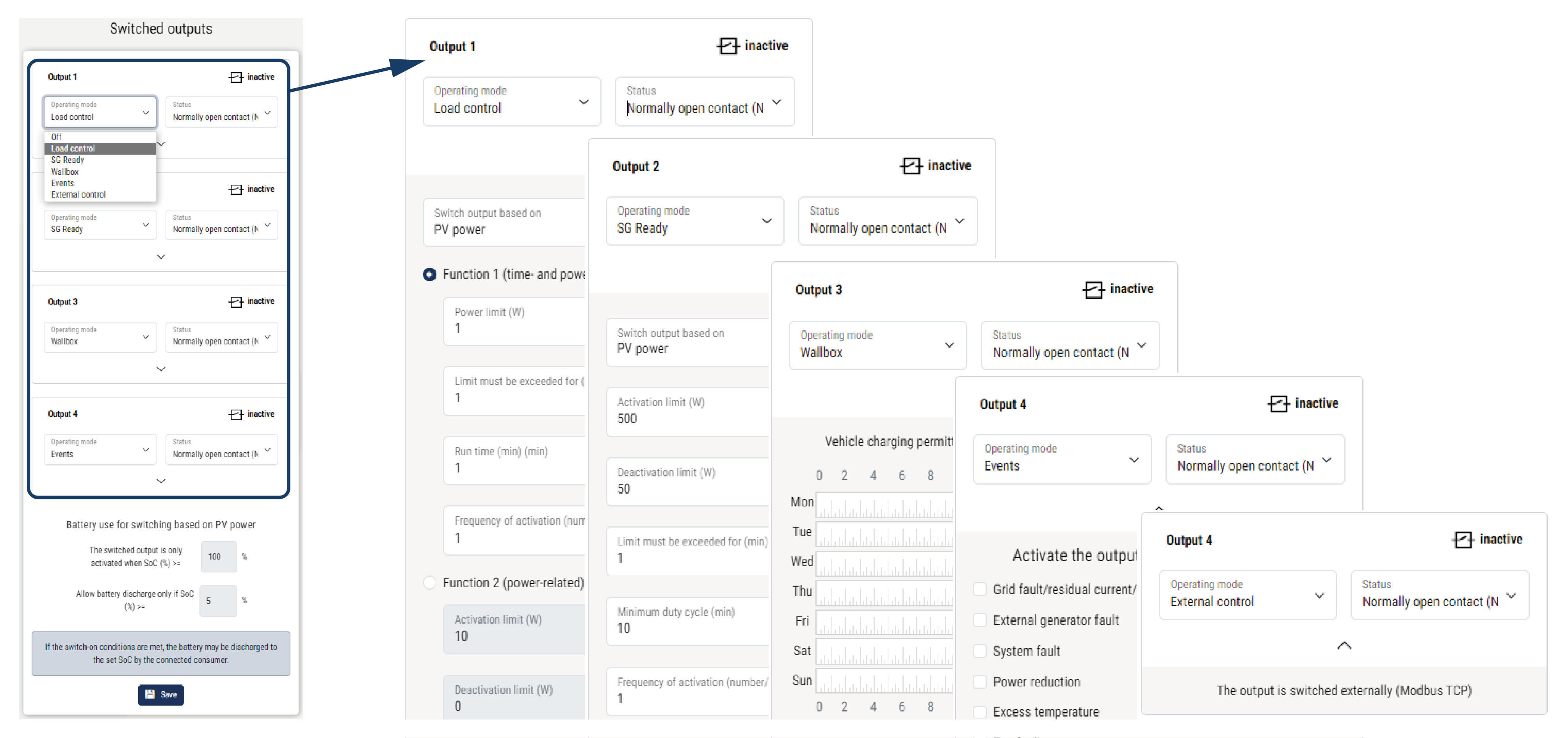

- Acceda al punto Servicio > General > Salidas de conmutación.
- En configuración para la Salida x, seleccione el Modo de servicio y el Estado del interruptor.
- Configure las condiciones en Salida x:….
- Guarde los ajustes.
- La configuración ha finalizado.
Modos de funcionamiento posibles
- Control de carga: la salida de conmutación se activa tan pronto como el excedente configurado está presente. A continuación, se puede conectar un consumo a través de un relé Configuración del control de autoconsumo para el control de la carga
- SG Ready: La energía generada puede ponerse a disposición de una bomba de calor. Configuración del control de autoconsumo para las bombas de calor (SG Ready)
- Wallbox: Utiliza la energía para cargar un vehículo eléctrico. Configuración del control de autoconsumo para la wallbox
- Eventos: Active la salida de conmutación para determinados eventos, por ejemplo, para activar una bocina de señalización. Configuración de la salida de conmutación para informar de eventos
- Control externo: La salida se conmuta externamente (a través de Modbus/TCP) y, por tanto, puede conmutar un consumo, por ejemplo, una batería. Salida de conmutación mediante control externo
Estados posibles
- Contacto normalmente abierto (NA): Por lo general, el contacto está abierto (NA = normalmente abierto). El contacto se cierra cuando se cumplen las condiciones establecidas.
- Contacto normalmente cerrado (NC): Por lo general, el contacto está cerrado (NC = normalmente cerrado). El contacto se abre cuando se cumplen las condiciones establecidas.
