Lülitusväljundite ülevaade
Vaheldi klemmidel X1401/X1402 on kasutatavad 4 digitaalset lülitusväljundit igaüks 24 V / maksimaalne koormus 100 mA. Nende kaudu saab juhtida olemasolevaid koormusi või täitureid.
Lisaks saab teavitada esinevatest sündmustest. Sündmuseteate korral saab vaheldi juhtida lülitusväljundiga ühendatud täiturit (hoiatuslampi, teatesignaali, nutikodusüsteemi) ja sellega esinenud sündmusest teavitada.
Selleks saab Webserveri kaudu lülitusväljunditele konfigureerida erinevaid töörežiime. Vastav lülitusväljund aktiveeritakse või inaktiveeritakse konfigureeritud tingimuste esinemisel.
Režiimide Load control (Koormuse juhtimine), SG Ready ja Wallbox korral saab valida, millisel alusel tuleb lülitusväljund aktiveerida. Te saate otsustada, kas väljund lülitub ülejääva võimsuse järgi, mida saadetakse energiaettevõtte võrku või teatud päikeseenergia võimsuse ületamisel.
Teavet omatarbimise juhtimise ühendamiseks leiate Lülitusväljundite ühendamine.
Omakasutuse juhtimise konfigureerimine
- Ava veebiserver.
- Ava punkt Teenus > Üldine > Lülitusväljundid.

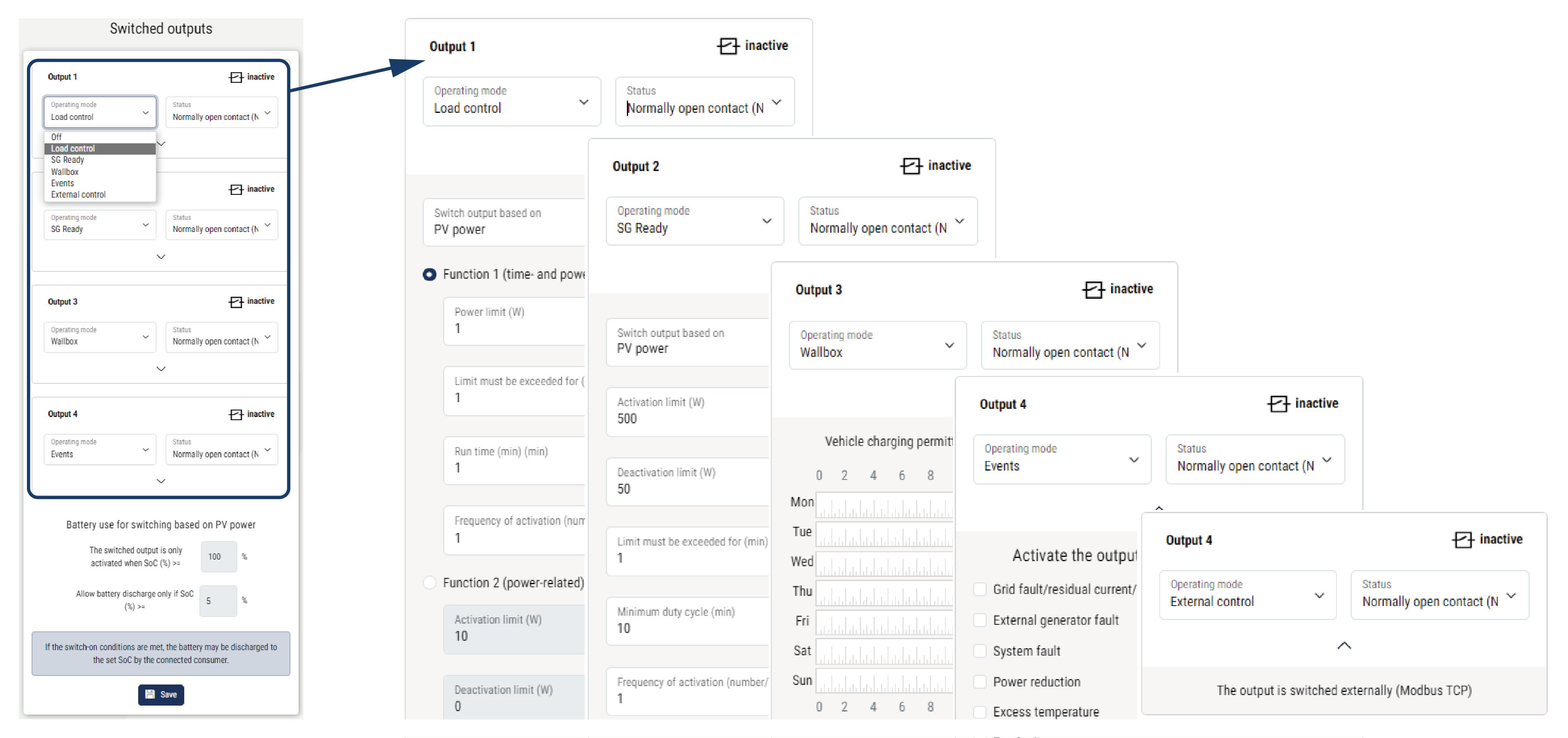

- Valige konfiguratsiooni all Väljund x Töörežiim ja lüliti Olek.
- Konfigureerige tingimused väljundi x:… all.
- Salvestage seaded.
- Konfiguratsioon on lõpetatud.
Võimalikud töörežiimid
- Koormuse juhtimine: Lülitusväljund aktiveeritakse, kui konfigureeritud ülejääk on olemas. Relee abil saab siis tarbija sisse lülitada. Omatarbimise juhtimine koormuse juhtimiseks
- SG-Ready: Toodetud energiat saab siis anda soojuspumbale. Omatarbimise juhtimise seadistamine soojuspumpadele (SG-Ready)
- Wallbox: Energia kasutamine elektrisõiduki laadimiseks. Wallboxi omatarbimise juhtimise seadistamine
- Sündmused: Teatud kindlate sündmuste korral lülitusväljundi aktiivseks lülitamine, et nt signaalpasunat juhtida. Lülitusväljundi seadistamine sündmustest teavitamiseks
- Väline juhtimine: Väljundit lülitatakse väliselt (Modbus/TCP kaudu) ja sellega saab lülitada tarbijat, akut. Lülitusväljund välise juhtimise kaudu
Võimalikud olekud
- Sulgekontakt (NO): Üldjuhul on kontakt avatud (NO = Normally open). Kontakt suletakse, kui seadistatud tingimused on täidetud.
- Lahkkontakt (NC): Üldjuhul on kontakt suletud (NC = Normally closed). Kontakt avatakse, kui seadistatud tingimused on täidetud.
