Kytkentälähtöjen yleiskuva
Invertterin liittimissä X1401/X1402 on käytettävissä neljä digitaalista kytkentälähtöä, kulloinkin 24 V / 100 mA:n kuormitettavuudella. Niiden avulla voidaan ohjata olemassa olevia kuormia tai toimilaitteita.
Lisäksi voidaan ilmoittaa esiintyvistä tapahtumista. Jos annetaan tapahtumailmoitus, invertteri voi ohjata kytkentälähtöön liitettyä toimilaitetta (varoitusvalo, ilmoitussignaali, Smarthome-järjestelmä) ja tiedottaa näin esiintyneestä tapahtumasta.
Sen lisäksi kytkentälähdöt voidaan konfiguroida verkkopalvelimen avulla erilaisia käyttötiloja varten. Vastaava kytkentälähtö otetaan käyttöön tai poistetaan käytöstä heti, kun konfiguroidut ehdot toteutuvat.
Tiloissa Load control (kuorman ohjaus), SG Ready ja Wallbox voidaan valita, millä perusteella kytkentälähtö tulisi aktivoida. Voit päättää, kytkeekö lähtö sähköverkkoyhtiön verkkoon syötettävän ylijäämätehon vuoksi vai tietyn aurinkopaneelitehon ylittyessä.
Tietoja oman kulutuksen ohjauksen liitännästä löytyy kohdasta Kytkentälähtöjen liitäntä.

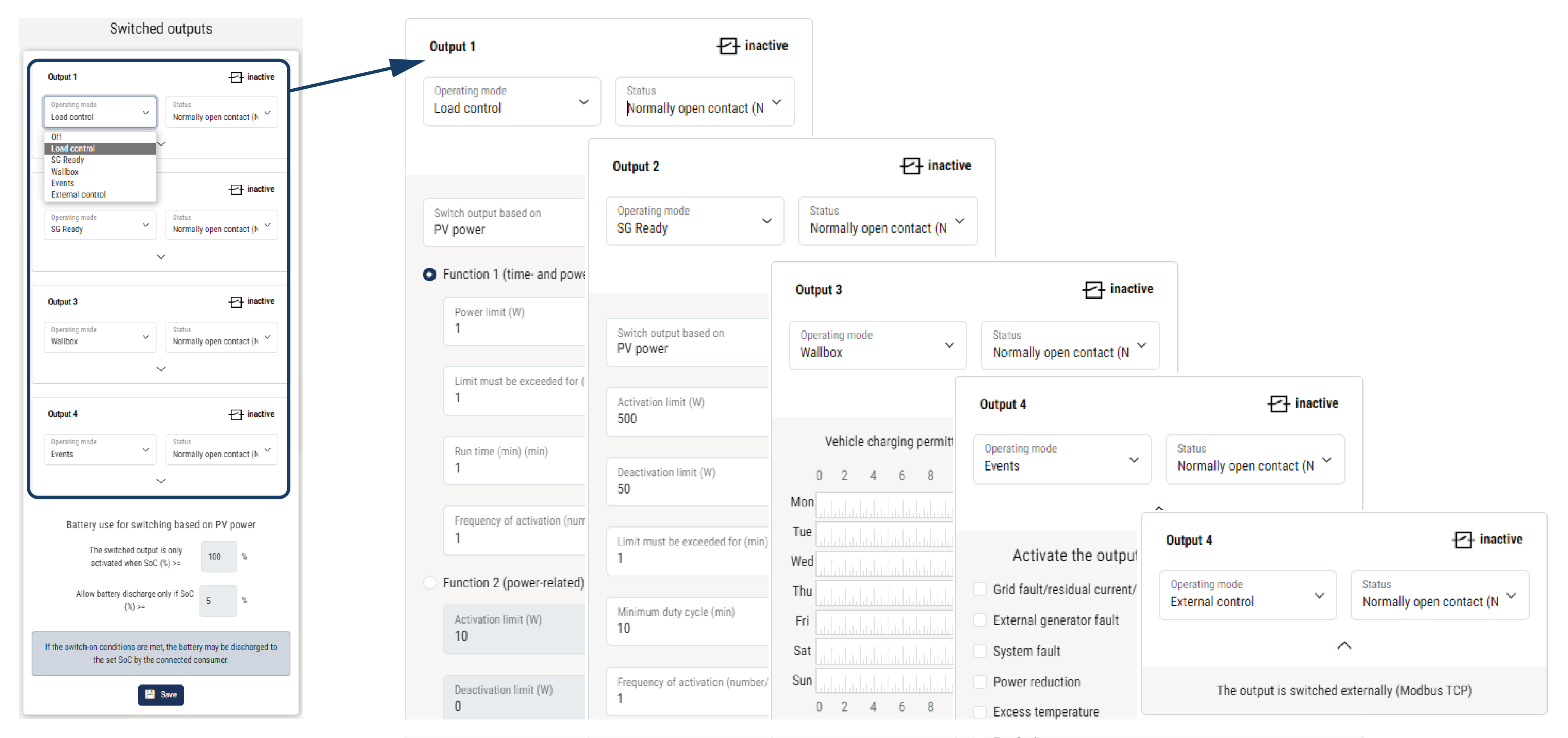

Oman kulutuksen hallinnan konfigurointi
- Avaa verkkopalvelin.
- Valitse kohta Palvelu > Yleiset > Kytkentäulostulot.
- Valitse kohdan Lähtö x konfiguraatiolle kytkimen Käyttötila ja Tila.
- Määritä ehdot kohdassa Lähtö x:….
- Tallenna asetukset.
- Määritys on valmis.
Mahdolliset käyttötilat
- Kuorman ohjaus: Kytkentälähtö aktivoidaan heti, kun konfiguroitu ylijäämä on olemassa. Releen avulla voidaan mukaan kytkeä kuluttaja. Oman kulutuksen ohjauksen asettaminen kuormaohjausta varten
- SG-Ready: Luotu energia voidaan asettaa lämpöpumpun käyttöön. Oman kulutuksen ohjauksen asettaminen lämpöpumpuille (SG-Ready)
- Wallbox: Käytä energiaa sähköajoneuvon lataukseen. Oman kulutuksen ohjauksen asettaminen Wallboxille
- Tapahtumat: Kytke kytkentälähtö aktiiviseksi tietyissä tapahtumissa esim. merkkitorven ohjaamiseksi. Kytkentälähdön asettaminen tapahtumien ilmoitukselle
- Ulkoinen ohjaus: Lähtö kytketään ulkoisesti (Modbus/TCP:n kautta) ja näin se voi kytkeä kuluttajan, esim. akun. Kytkentälähtö ulkoisen ohjauksen kautta
Mahdolliset tilat
- Sulkukosketin (NO): Normaalitapauksessa kosketin on auki (NO = normally open). Kosketin suljetaan, kun asetetut ehdot täyttyvät.
- Avauskosketin (NC): Normaalitapauksessa kosketin on kiinni (NC = normally closed). Kosketin avataan, kun asetetut ehdot täyttyvät.
