Vue d'ensemble des sorties de commutation
Quatre sorties de commutation numériques d'une capacité de charge de 24 V/100 mA chacune sont disponibles sur les bornes X1401/X1402 de l'onduleur. Celles-ci permettent de commander des charges ou des actionneurs existants.
De plus, les événements qui surviennent peuvent être signalés. En cas de message d'événement, l'onduleur peut commander un actionneur raccordé à la sortie de commutation (voyant d'avertissement, signal de signalisation, système Smart Home) et, ainsi, informer de l'événement qui s'est produit.
Pour cela, les sorties de commutation peuvent être configurées pour les différents modes de fonctionnement via le Webserver. La sortie de commutation correspondante est activée ou désactivée dès que les conditions configurées sont réunies.
Pour les modes Contrôle de la charge, SG Ready et Borne de recharge pour VE, il est possible de choisir sur quelle base la sortie de commutation doit être activée. Vous pouvez décider si la sortie se déclenche en raison de l'excédent de puissance injecté dans le réseau du fournisseur d'énergie ou lorsque la puissance PV dépasse un certain seuil.
Vous trouverez des informations sur le raccordement du contrôle de l’autoconsommation sur Raccordement des sorties de commutation.

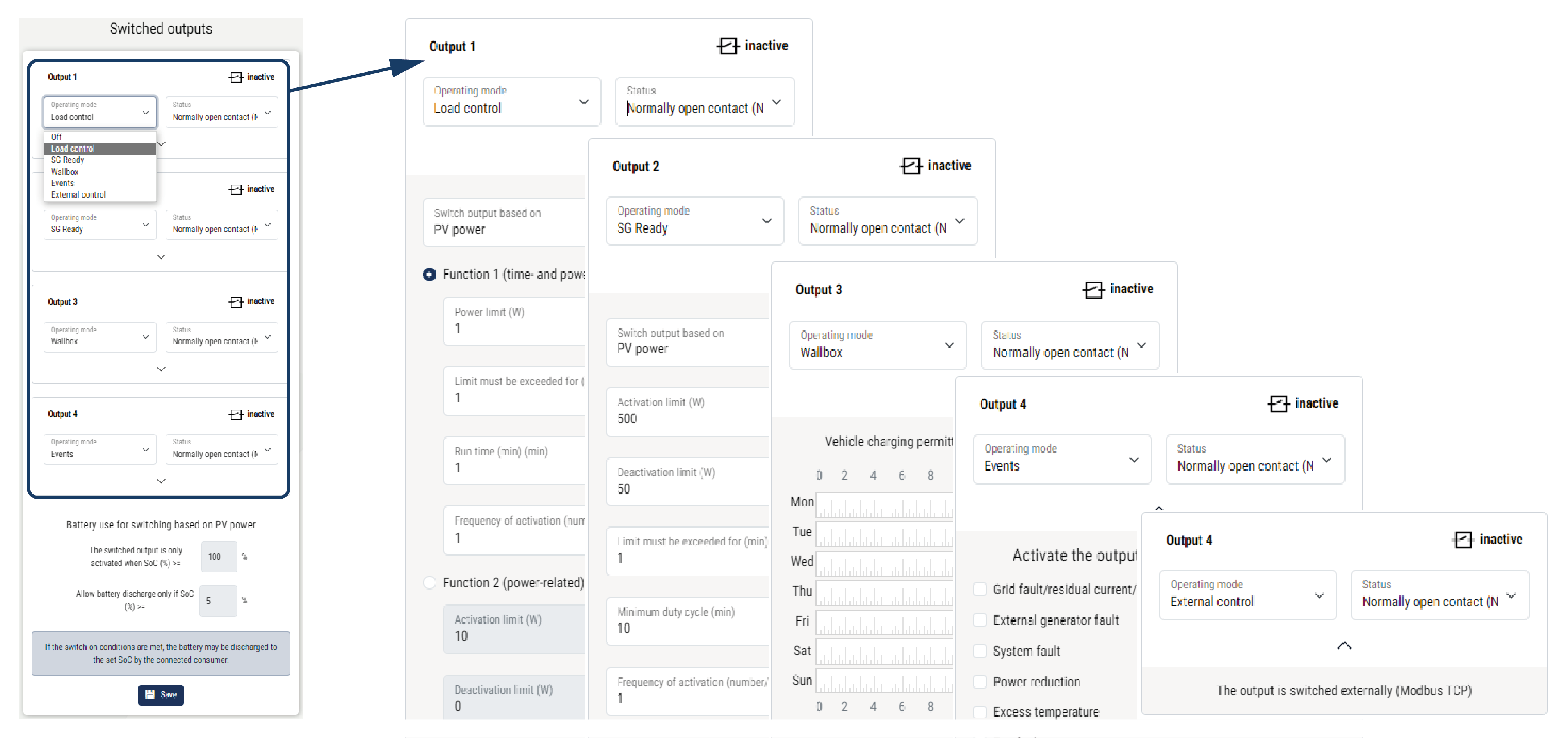

Configurer le contrôle de la consommation propre
- Accéder au serveur Web.
- Sélectionner Service > Général > Sorties de commutation.
- Sous Configuration pour la sortie x, sélectionner le mode de fonctionnement et l'état du commutateur.
- Configurer les conditions sous Sortie x:….
- Enregistrer les paramètres.
- La configuration est terminée.
Modes de fonctionnement possibles
- Contrôle de la charge : La sortie de commutation est activée dès que l'excédent configuré est présent. Un consommateur peut alors être activé via un relais. Configurer le contrôle de l’autoconsommation pour le contrôle de la charge
- SG Ready : L'énergie produite peut être mise à disposition d'une pompe à chaleur. Configurer le contrôle de l’autoconsommation pour les pompes à chaleur (SG Ready)
- Borne de recharge pour VE : Utiliser l'énergie pour charger un véhicule électrique. Configurer le contrôle de l’autoconsommation pour la borne de recharge pour VE
- Événements : Activer la sortie de commutation lors de certains événements, par exemple pour commander un avertisseur sonore. Configurer une sortie de commutation pour la notification d'événements
- Contrôle externe : La sortie est commutée en externe (via Modbus/TCP) et peut ainsi commuter un consommateur, par exemple une batterie. Sortie de commutation via une commande externe
États possibles
- Contact à fermeture (NO) : En temps normal, le contact est ouvert (NO = Normally open). Le contact se ferme lorsque les conditions définies sont remplies.
- Contact à ouverture (NC) : En temps normal, le contact est fermé (NC = Normally closed). Le contact s'ouvre lorsque les conditions définies sont remplies.
