Perjungimo išėjimų apžvalga
Inverterio gnybtuose X1401/X1402 yra 4 skaitmeniniai perjungimo išėjimai, kurių kiekvieno apkrova yra 24 V / 100 mA. Juos galima naudoti esamoms apkrovoms arba vykdikliams valdyti.
Be to, galima signalizuoti apie įvykusius įvykius. Įvykio pranešimo atveju keitiklis gali valdyti prie jungimo išėjimo prijungtą vykdiklį (įspėjamąją lemputę, pranešimo signalą, „Smarthome“ sistemą) ir taip informuoti apie įvykį.
Tam per žiniatinklio serverį galima konfigūruoti perjungimo išėjimus skirtingiems veikimo režimams. Atitinkamas perjungimo išėjimas aktyvuojamas arba deaktyvuojamas, kai tik susidaro konfigūruotos sąlygos.
Našumo valdymo, SG Ready ir Wallbox režimuose galima pasirinkti, kokiu pagrindu turi būti aktyvuota perjungimo išėjimas. Galite nuspręsti, ar išėjimas turi būti perjungiamas dėl perteklinės galios, tiekiamos į energijos tiekėjo tinklą, ar viršijus tam tikrą PV galią.
Informaciją apie savos energijos vartojimo valdymo prijungimą rasite Prijungimas prie perjungimo išėjimų.

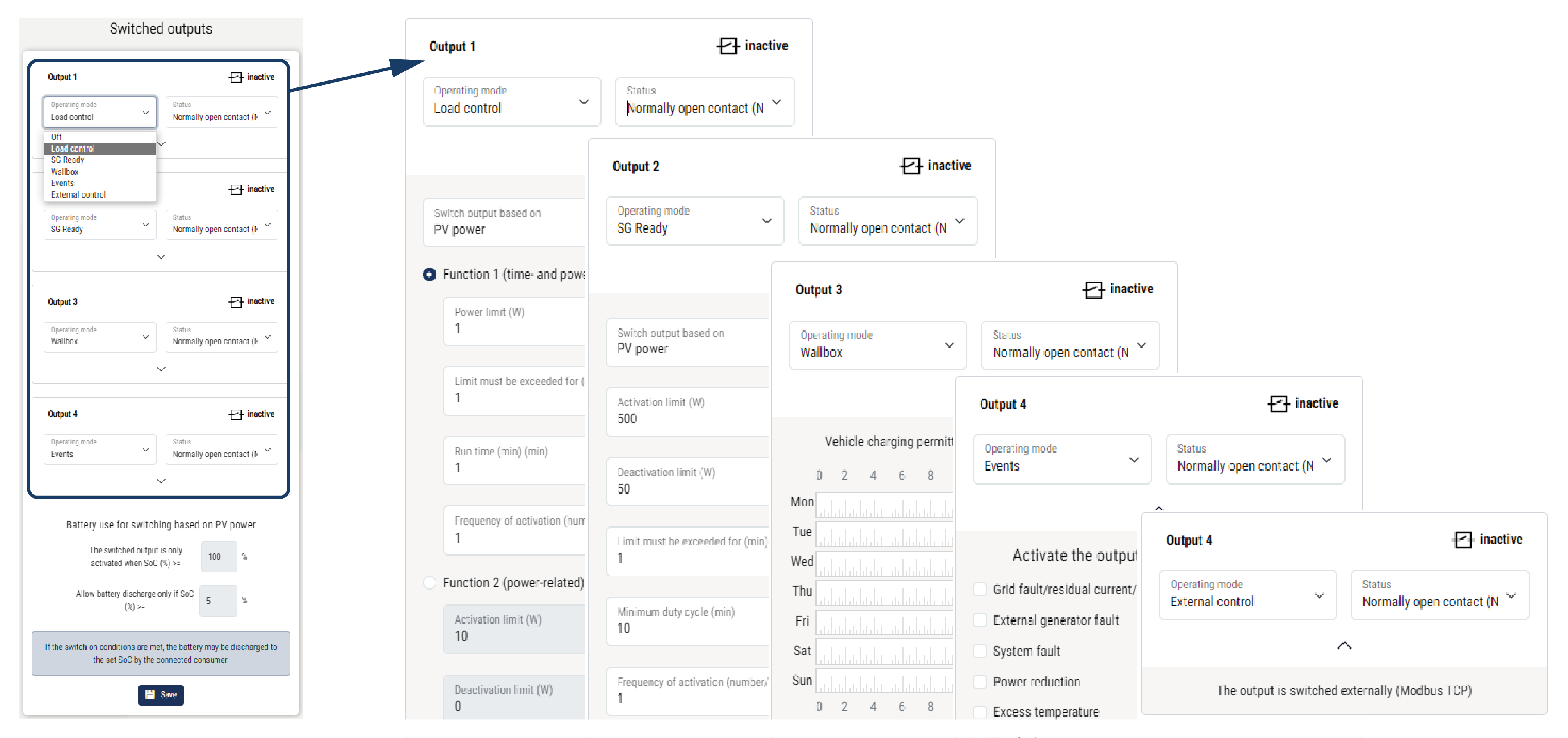

Savo suvartojimo valdymo konfigūravimas
- Atidarykite žiniatinklio serverį.
- Atidarykite punktą „Paslaugos > Bendrieji > Jungimo išėjimai “.
- Punktas „Konfigūracija išėjimui x“ pasirinkite veikimo režimą ir jungiklio būseną.
- Skiltyje „Išėjimas x:…“ sukonfigūruokite sąlygas.
- Išsaugokite nustatymus.
- Konfigūracija baigta.
Galimi veikimo režimai
- Apkrovos valdymas: perjungimo išėjimas aktyvuojamas, kai pasiekiamas sukonfigūruotas perteklius. Tada per relę galima prijungti vartotoją. „ Savo suvartojimo valdymo nustatymas apkrovos valdymui “
- SG-Ready: pagaminta energija gali būti tiekiama šilumos siurbliui. Savo suvartojimo valdymo nustatymas šilumos siurbliams (SG-Ready)
- Wallbox: energija naudojama elektromobiliui įkrauti. Savo suvartojimo valdymo nustatymas „Wallbox“
- Įvykiai: tam tikrų įvykių atveju aktyvuoti perjungimo išėjimą, pvz., norint valdyti signalinį ragą. Įrengti perjungimo išėjimą įvykių pranešimui
- Išorinis valdymas: išėjimas įjungiamas išoriškai (per Modbus/TCP) ir gali įjungti vartotoją, pvz., bateriją. Perjungimo išėjimas per išorinį valdymą
Galimos būsenos
- Uždarymo kontaktas (NO): Paprastai kontaktas yra atidarytas (NO = Normally open). Kontaktas uždaromas, kai įvykdomos nustatytos sąlygos.
- Atidarymo kontaktas (NC): Įprastai kontaktas yra uždarytas (NC = Normally closed). Kontaktas atidaromas, kai įvykdomos nustatytos sąlygos.
