Pārslēgšanas izejas pārskats
Invertora spailēs X1401/X1402 ir pieejamas 4 digitālās komutācijas izejas ar 24 V / 100 mA slodzes jaudu katrā. Ar to palīdzību var vadīt esošās slodzes vai aktuatorus.
Turklāt var signalizēt par notikumiem. Notikuma ziņojuma gadījumā invertors var vadīt pie slēguma izejas pievienotu aktuatoru (brīdinājuma gaismas signāls, ziņojuma signāls, Smarthome sistēma) un tādējādi informēt par notikušo notikumu.
Šim nolūkam tīmekļa serverī var konfigurēt komutācijas izejas dažādiem darbības režīmiem. Atbilstošā komutācijas izeja tiek aktivizēta vai deaktivizēta, tiklīdz ir izpildīti konfigurētie nosacījumi.
Režīmos „Slodzes kontrole”, „SG Ready” un „Wallbox” var izvēlēties, uz kāda pamata jāaktivizē komutācijas izeja. Jūs varat izlemt, vai izeja jākomutē, pamatojoties uz pārpalikuma jaudu, kas tiek padota enerģijas piegādātāja tīklā, vai arī pārsniedzot noteiktu PV jaudu.
Informāciju par paša patēriņa vadības pieslēgšanu skatiet Pieslēgums komutācijas izejām.

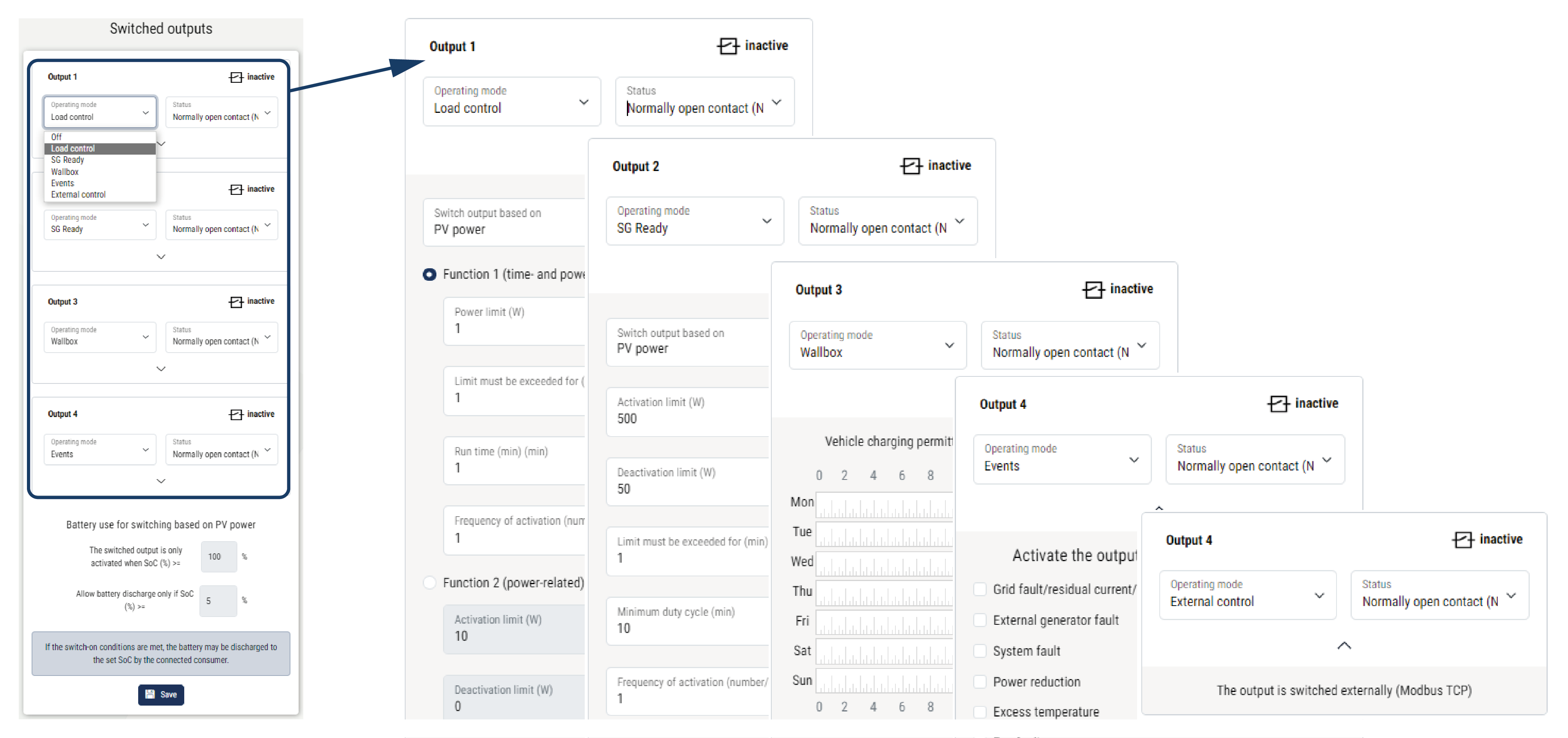

Pašpatēriņa kontroles konfigurēšana
- Atveriet tīmekļa serveri.
- Atveriet punktu Service > Vispārīgi > Komutācijas izejas.
- Sadaļā Konfigurācija izejai x izvēlieties darbības režīmu un slēdža stāvokli.
- Sadaļā Izvade x:… konfigurējiet nosacījumus.
- Saglabājiet iestatījumus.
- Konfigurācija ir pabeigta.
Iespējamie darbības režīmi
- Slodzes kontrole: komutācijas izeja tiek aktivizēta, tiklīdz tiek sasniegts konfigurētais pārpalikums. Tad ar releju var pieslēgt patērētāju. Iestatīt pašpatēriņa vadību slodzes vadībai
- SG-Ready: Ģenerētā enerģija var tikt nodrošināta siltumsūkņiem. Pašpatēriņa vadības iestatīšana siltumsūkņiem (SG-Ready)
- Wallbox: izmantot enerģiju elektromobiļa uzlādēšanai. Pašpatēriņa vadības iestatīšana Wallbox
- Notikumi: noteiktos gadījumos aktivizēt komutācijas izeju, piemēram, lai vadītu signāltauri. Iestatīt slēguma izeju notikumu paziņošanai
- Ārējā vadība: izeja tiek komutēta ārēji (caur Modbus/TCP) un tādējādi var komutēt patērētāju, piemēram, bateriju. Komutācijas izeja ar ārējo vadības sistēmu
Iespējamie stāvokļi
- Slēgts kontakts (NO): Normālos apstākļos kontakts ir atvērts (NO = Normally open). Kontakts tiek aizvērts, ja ir izpildīti iestatītie nosacījumi.
- Slēdzis (NC): Normālos apstākļos kontakts ir aizvērts (NC = Normally closed). Kontakts tiek atvērts, ja ir izpildīti iestatītie nosacījumi.
