Overzicht van schakelende uitgangen
Op de klemmen X1401/X1402 van de omvormer zijn 4 digitale schakelende uitgangen beschikbaar met elk een belastbaarheid van 24 V/100 mA. Bestaande belastingen of actuatoren kunnen hiermee worden aangestuurd.
Bovendien kunnen gebeurtenissen die zich voordoen worden opgemerkt. Bij een gebeurtenismelding kan de omvormer een op de schakelende uitgang aangesloten actuator (waarschuwingslampje, berichtsignaal, Smarthome-systeem) aansturen en zo informeren over de opgetreden gebeurtenis.
Daartoe kunnen de schakelende uitgangen voor de verschillende bedrijfsmodi worden geconfigureerd via de webserver. De overeenkomstige schakelende uitgang wordt geactiveerd of gedeactiveerd zodra aan de geconfigureerde voorwaarden is voldaan.
In de modi Regeling van de belasting, SG Ready en Wallbox kunt u kiezen op basis waarvan de schakelende uitgang moet worden geactiveerd. U kunt beslissen of de uitgang schakelt op basis van het overtollige vermogen dat aan het elektriciteitsnet wordt geleverd of wanneer een bepaald PV-vermogen wordt overschreden.
Informatie over aansluiting en bedrading is te vinden op Aansluiting van schakelende uitgangen.
Configuratie van de eigen verbruiksregeling
- Webserver openen.

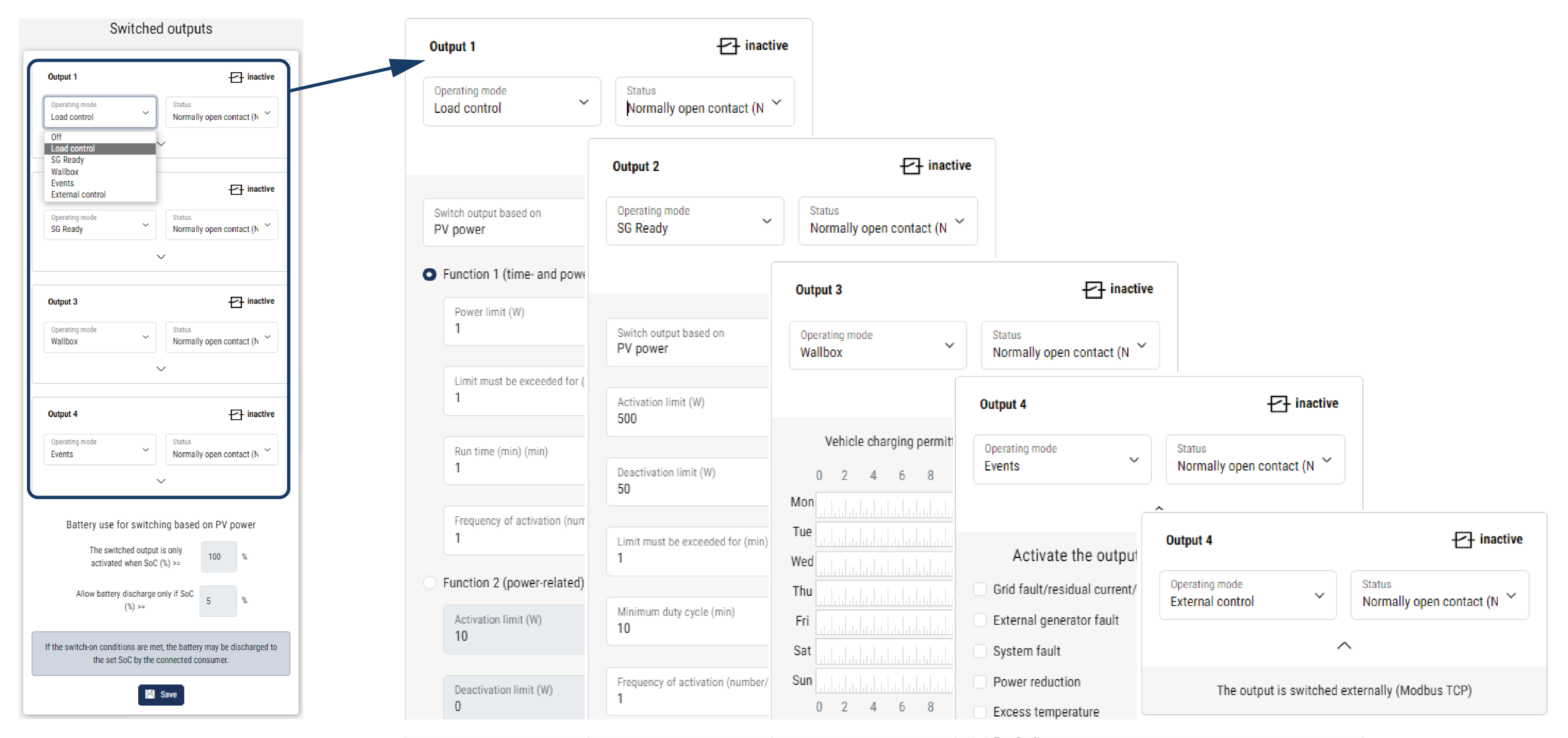

- Ga naar Service > Algemeen > Schakeluitgangen.
- Selecteer onder de configuratie voor Uitgang x de Bedrijfsmodus en de Toestand van de schakelaar.
- Configureer de voorwaarden onder Uitgang x:….
- Sla de instellingen op.
- De configuratie is voltooid.
Mogelijke bedrijfsmodi
- Regeling van de belasting: De schakelende uitgang wordt geactiveerd zodra het geconfigureerde overschot wordt bereikt. Een verbruiker kan dan via een relais worden ingeschakeld. Eigenverbruiksregeling instellen voor regeling van de belasting
- SG-Ready: De opgewekte energie kan beschikbaar worden gesteld aan een warmtepomp. Regeling van eigenverbruik instellen voor warmtepompen (SG-Ready)
- Wallbox: Energie voor het laden van een elektrisch voertuig gebruiken. Regeling van het eigenverbruik instellen voor wallbox
- Gebeurtenissen: De schakelende uitgang gebruiken voor bepaalde gebeurtenissen, bijvoorbeeld om een signaalhoorn te activeren Schakelende uitgang instellen voor het melden van gebeurtenissen
- Externe besturing: De uitgang wordt extern (via Modbus/TCP) geschakeld en kan zo een verbruiker, bijvoorbeeld een batterij, schakelen. Schakelende uitgang via externe besturing
Mogelijke toestanden
- Maakcontact (NO): Normaal gesproken is het contact open (NO = Normally Open). Het contact wordt gesloten wanneer aan de ingestelde voorwaarden is voldaan.
- Verbreekcontact (NC): Normaal gesproken is het contact gesloten (NC = Normally Closed). Het contact wordt geopend wanneer aan de ingestelde voorwaarden is voldaan.
