Przegląd wyjść przełączających
Na zaciskach X1401/X1402 falownika dostępne są 4 cyfrowe wyjścia przełączające o obciążalności 24 V / 100 mA każde. Za ich pośrednictwem można sterować istniejącymi odbiornikami lub elementami wykonawczymi.
Poza tym występujące zdarzenia mogą być sygnalizowane. W przypadku komunikatu o zdarzeniu falownik może sterować elementem wykonawczym podłączonym do wyjścia przełączającego (lampka ostrzegawcza, sygnał komunikatu, system Smarthome) i w ten sposób informować o zaistniałym zdarzeniu.
W tym celu wyjścia przełączające dla różnych trybów pracy można skonfigurować za pośrednictwem serwera Webserver. Odpowiednie wyjście przełączające jest aktywowane lub dezaktywowane, gdy tylko wystąpią skonfigurowane warunki.
W trybach Sterowanie obciążeniem, SG Ready i Ładowarka naścienna można wybrać podstawę, na której ma być aktywowane wyjście przełączające. Można zdecydować, czy wyjście przełącza się na podstawie nadwyżki mocy oddawanej do sieci energetycznej, czy po przekroczeniu określonej mocy PV.
Informacje na temat podłączania sterowania zużycia własnego znajdują się w punkcie Podłączenie wyjść przełączających.
Konfiguracja sterowania zużyciem własnym
- Wywołaj serwer WWW.

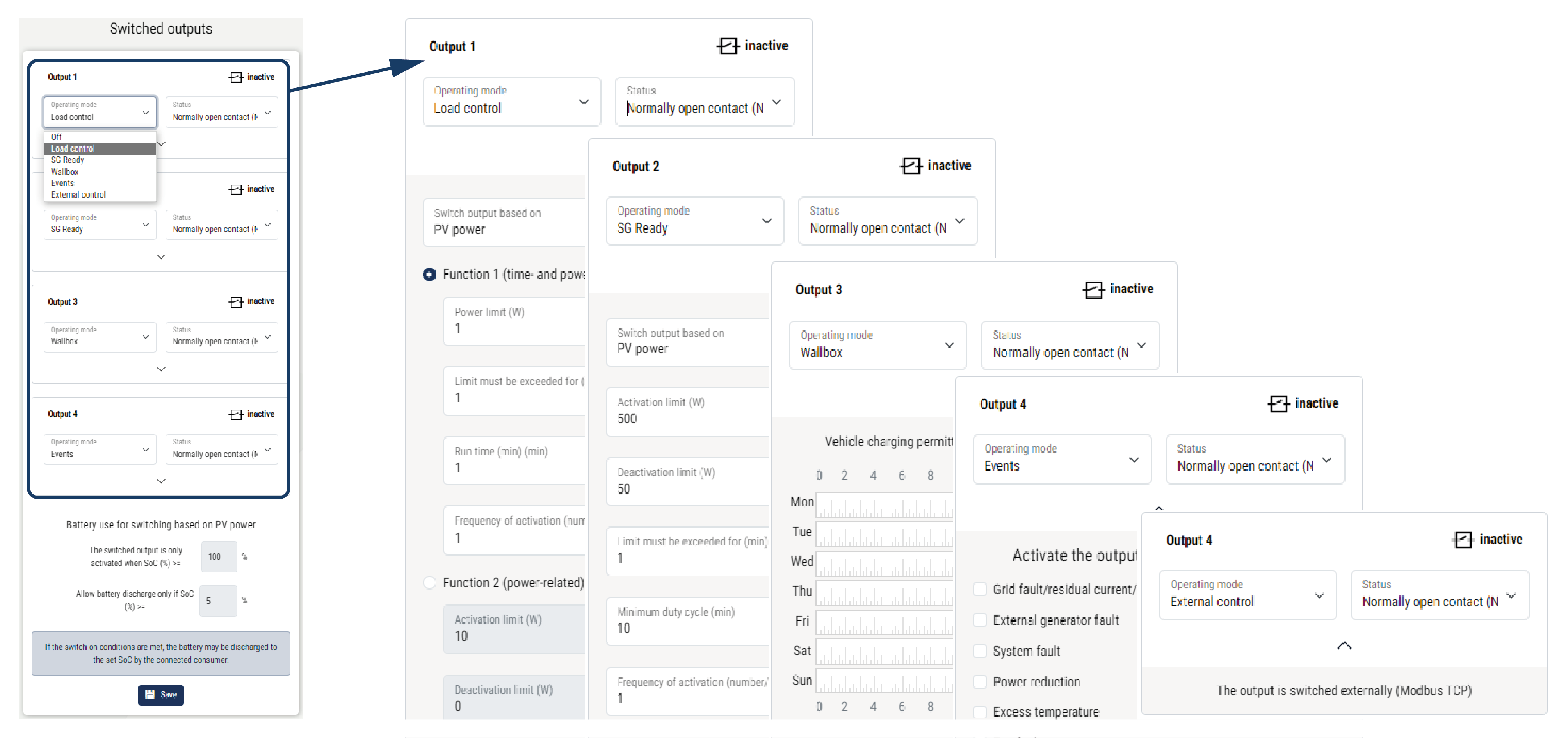

- Przejść do punktu Serwis > Ogólne > Wyjścia przełączające.
- W sekcji Konfiguracja dla wyjścia x wybrać tryb pracy i stan przełącznika.
- W sekcji Wyjście x:… skonfiguruj warunki.
- Zapisać ustawienia.
- Konfiguracja została zakończona.
Możliwe tryby pracy
- Sterowanie obciążeniem: Wyjście przełączające jest aktywowane, gdy tylko pojawi się skonfigurowana nadwyżka. Odbiornik może być wtedy włączany poprzez przekaźnik Konfiguracja sterowania zużyciem własnym do sterowania obciążeniem
- SG Ready: Wygenerowana energia może być udostępniona pompie ciepła Konfiguracja sterowania zużyciem własnym dla pomp ciepła (SG-Ready)
- Ładowarka naścienna: Wykorzystanie energii do ładowania pojazdu elektrycznego Konfiguracja sterowania zużyciem własnym dla ładowarki naściennej
- Zdarzenia: Aktywacja wyjścia przełączającego w przypadku określonych zdarzeń, np. w celu aktywacji sygnału akustycznego Konfiguracja wyjścia przełączającego do zgłaszania zdarzeń
- Sterowanie zewnętrzne: Wyjście jest przełączane zewnętrznie (poprzez Modbus/TCP) i może w ten sposób przełączać odbiornik, np. akumulator Wyjście przełączające przez sterowanie zewnętrzne
Możliwe stany
- Zestyk zwierny (NO): Normalnie styk jest otwarty (NO = Normally open). Styk jest zamknięty, gdy spełnione są ustawione warunki.
- Styk rozwierny (NC): Normalnie styk jest zamknięty (NC = Normally closed). Styk otwiera się, gdy spełnione są ustawione warunki.
