Opis systemu

PLENTICORE BI G3 to trójfazowy falownik akumulatorowy, który może być stosowany w sieciach trójfazowych.

Falownik akumulatorowy

Gdy falownik jest używany jako falownik akumulatorowy, do wejść DC można podłączyć akumulatory. Akumulatory powinny być tego samego producenta, typu i pojemności.

Falownik z podłączonym magazynem akumulatorowym służy do magazynowania energii od dostawców energii (EZA), która została wyprodukowana w własnej sieci domowej, np. za pomocą dodatkowych instalacji fotowoltaicznych, kogeneratorów lub małych turbin wiatrowych. Zmagazynowaną energię można następnie wykorzystać na własne potrzeby w sieci domowej.

1

Połączenie komunikacyjne Falownika przez sieć LAN

2

Połączenie komunikacyjne falownika przez WiFi/WLAN

3

Falownik

4

Podłączenie systemu akumulatorowego

5

Połączenie komunikacyjne Systemu zarządzania baterią (BMS) przez RS485

6

Wyłącznik nadprądowy falownika

7

Cyfrowy licznik energii (Modbus RTU) w punkcie przyłączenia do sieci

8

Główny bezpiecznik domu

9

Licznik poboru i zasilania lub inteligentny licznik (nie we wszystkich krajach)

10

Sieć publiczna

11

Wyłącznik nadprądowy Zużycie energii

12

Zużycie energii

13

Licznik zasilania dostawcy energii AC

14

Wyłącznik nadprądowy dostawcy energii prądu przemiennego

15

Dostawca energii prądu przemiennego, np. elektrociepłownia lub inne instalacje wytwórcze (EZA), np. falownik fotowoltaiczny (energia dostawcy prądu przemiennego może być tymczasowo magazynowana w akumulatorze)

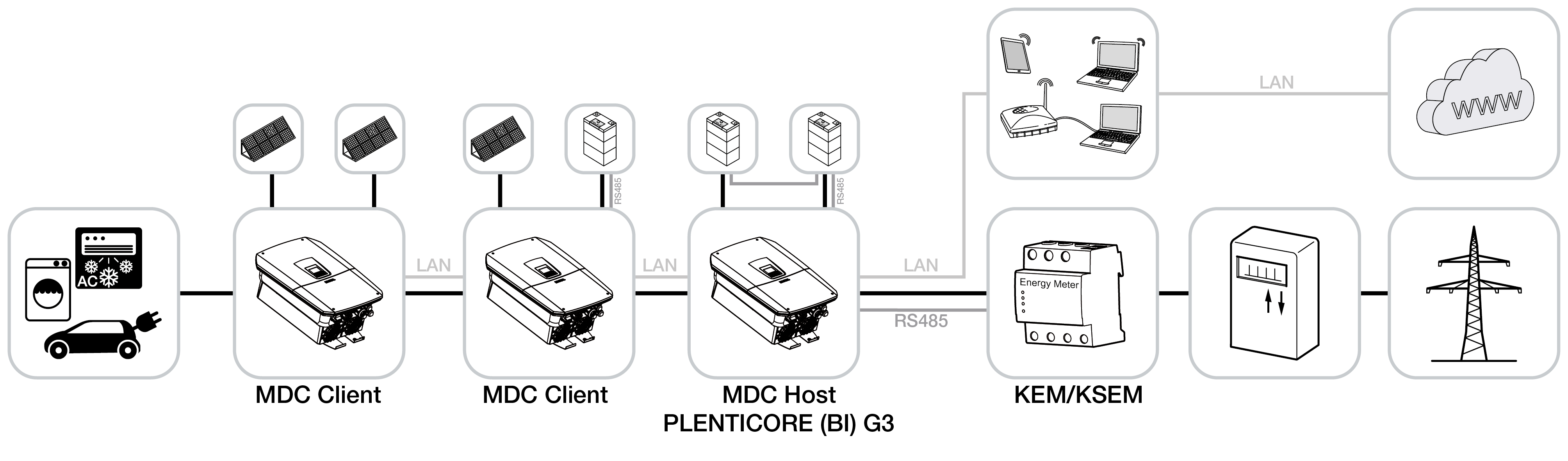

Sterowanie falownikiem za pomocą funkcji Multi Device Control (MDC)

Funkcja ta jest dostępna od wersji PLENTICORE G3 SW 3.06.10.

W dodatkowym dokumencie „Podłączenie i konfiguracja kilku falowników KOSTAL za pomocą MDC” można znaleźć więcej informacji na temat konfiguracji i podłączenia.

Multi Device Control (MDC) umożliwia centralne monitorowanie i sterowanie falownikami obsługującymi MDC oraz innymi urządzeniami obsługującymi MDC w ramach tej samej sieci domowej. Funkcję sterowania przejmuje falownik PLENTICORE G3 skonfigurowany jako host MDC. Falownik MDC Host może pracować zarówno bez baterii, jak i z podłączoną baterią. Jeśli w ramach systemu MDC stosowana jest bateria, należy ją koniecznie podłączyć do falownika MDC Host. Bateria o największej pojemności użytkowej musi być podłączona do MDC Host.

Jeśli w sieci domowej zainstalowano kilka falowników PLENTICORE G3 z akumulatorami, są one sterowane za pośrednictwem urządzenia MDC-Host. W tym celu należy aktywować płatne rozszerzenie produktu / opcję dodatkową „Sterowanie akumulatorami za pomocą MDC ” na falowniku MDC-Host. Jeśli w sieci systemowej MDC zainstalowano kilka akumulatorów, akumulator o największej pojemności należy podłączyć do falownika MDC-Host.

Bez rozszerzenia produktu „Sterowanie akumulatorami za pomocą MDC” można podłączyć i sterować tylko jednym akumulatorem na falowniku MDC-Host.

Sterowanie i regulacja innych falowników klienckich MDC jest możliwa również bez rozszerzenia produktu, jeśli w systemie MDC używany jest tylko 1 akumulator.

W tym schemacie jako licznik energii można zastosować licznik energii (KEM). Licznik KOSTAL Smart Energy Meter (KSEM) nie jest absolutnie konieczny.

Falowniki skonfigurowane jako falowniki klienckie MDC można dodać za pomocą menedżera urządzeń w falowniku hosta MDC. Urządzenia te są następnie wyświetlane na schemacie przepływu mocy w sekcji wartości chwilowych na falowniku hosta MDC.

INFORMACJA

Info

Jeśli w tej samej sieci domowej znajdują się urządzenia nieobsługujące MDC oraz urządzenia obsługujące MDC i muszą być sterowane łącznie, można to zrobić wyłącznie za pomocą licznika KOSTAL Smart Energy Meter, a nie za pomocą falownika hosta MDC.

Ma to miejsce np. w przypadku, gdy w sieci domowej zainstalowano PLENTICORE G3 i PLENTICORE plus G1 lub stację ładowania ENECTOR z funkcją komfortową, sterowaną za pośrednictwem Modbus RTU (RS485).

Rozszerzenia produktu

Rozszerzenia produktu można aktywować za pomocą kodów aktywacyjnych. W tym celu potrzebne są PLENTICOINY.

PLENTICOIN to kupon jednorazowego użytku przeznaczony na rozszerzenia produktu. PLENTICOIN można zrealizować w sklepie internetowym KOSTAL Solar w celu uzyskania wymaganego kodu aktywacyjnego (np. rozszerzenie akumulatora). PLENTICOIN nabywa się w specjalistycznej sprzedaży hurtowej.

Dostępne są następujące rozszerzenia produktów, które można pobrać za pomocą PLENTICOIN w sklepie internetowym KOSTAL Solar:

Następnie rozszerzenia produktu można aktywować przy użyciu aplikacji KOSTAL Solar App, wyświetlacza falownika lub Webserver falownika w punkcie menu Opcje dodatkowe, wprowadzając w tym celu kod aktywacyjny.
