Vista geral das saídas de comutação

Nos bornes X1401/X1402 do inversor, estão disponíveis 4 saídas de comutação digitais, cada qual com uma capacidade de carga de 24 V/100 mA. Através delas, é possível ativar as cargas ou os atuadores existentes.

Além disso, é possível assinalar os eventos que ocorrem. No caso de uma mensagem de evento, o inversor consegue ativar um atuador conectado à saída de comutação (luz de aviso, sinal de mensagem, sistema Smarthome) e assim informar sobre o evento ocorrido.

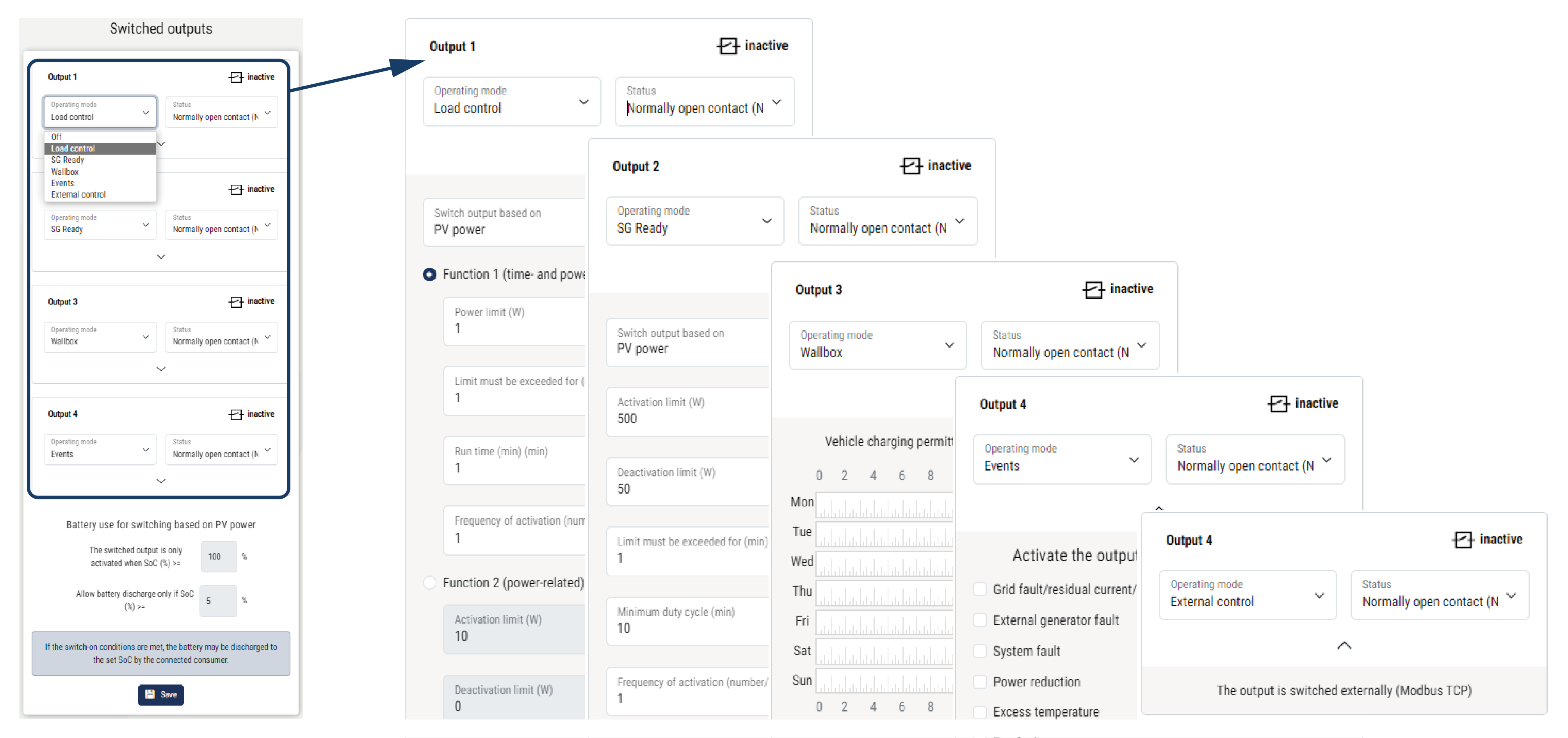

Para o efeito, as saídas de comutação podem ser configuradas para os diferentes modos de funcionamento através do Webserver. A saída de comutação correspondente é ativada ou desativada assim que as condições configuradas estiverem presentes.

Nos modos Controlo de carga, SG Ready e Wallbox, é possível selecionar a condição sob a qual a saída de comutação deve ser ativada. Pode decidir se a saída é ativada com base na potência excedente que é injetada na rede da empresa de abastecimento de energia ou quando uma determinada potência FV é excedida.

Encontra informações sobre a ligação do controlo do consumo em Ligação das saídas de comutação.

Configurar o controlo do consumo próprio

Modos de funcionamento possíveis

• Controlo de carga: a saída de comutação é ativada, assim que o excedente configurado estiver presente. Através de um relé, é possível ativar um consumo. Configurar um controlo do consumo para controlo de carga
• SG Ready: a energia gerada pode ser disponibilizada a uma bomba de calor. Configurar o controlo do consumo para bombas de calor (SG Ready)
• Wallbox: utilizar energia para carregar um veículo elétrico. Configurar o controlo do consumo para Wallbox
• Eventos: ativar a saída de comutação para determinados eventos para, p. ex., ativar uma buzina. Configurar a saída de comutação para a comunicação de eventos
• Comando externo: a saída é ativada externamente (via Modbus/TCP) e pode, assim, ativar um consumo, p. ex., uma bateria. Saída de comutação via comando externo
