Översikt kopplingsutgångar

4 digitala kopplingsutgångar med en belastningskapacitet på 24 V/100 mA vardera finns tillgängliga på terminalerna X1401/X1402 på växelriktaren. Befintliga laster eller ställdon kan styras via dessa.

Dessutom kan händelser som inträffar signaleras. Vid ett händelsemeddelande kan växelriktaren styra ett ställdon som är anslutet på en kopplingsutgång (varningslampa, statussignal, smarthome-system) och på så sätt informera om den inträffade händelsen.

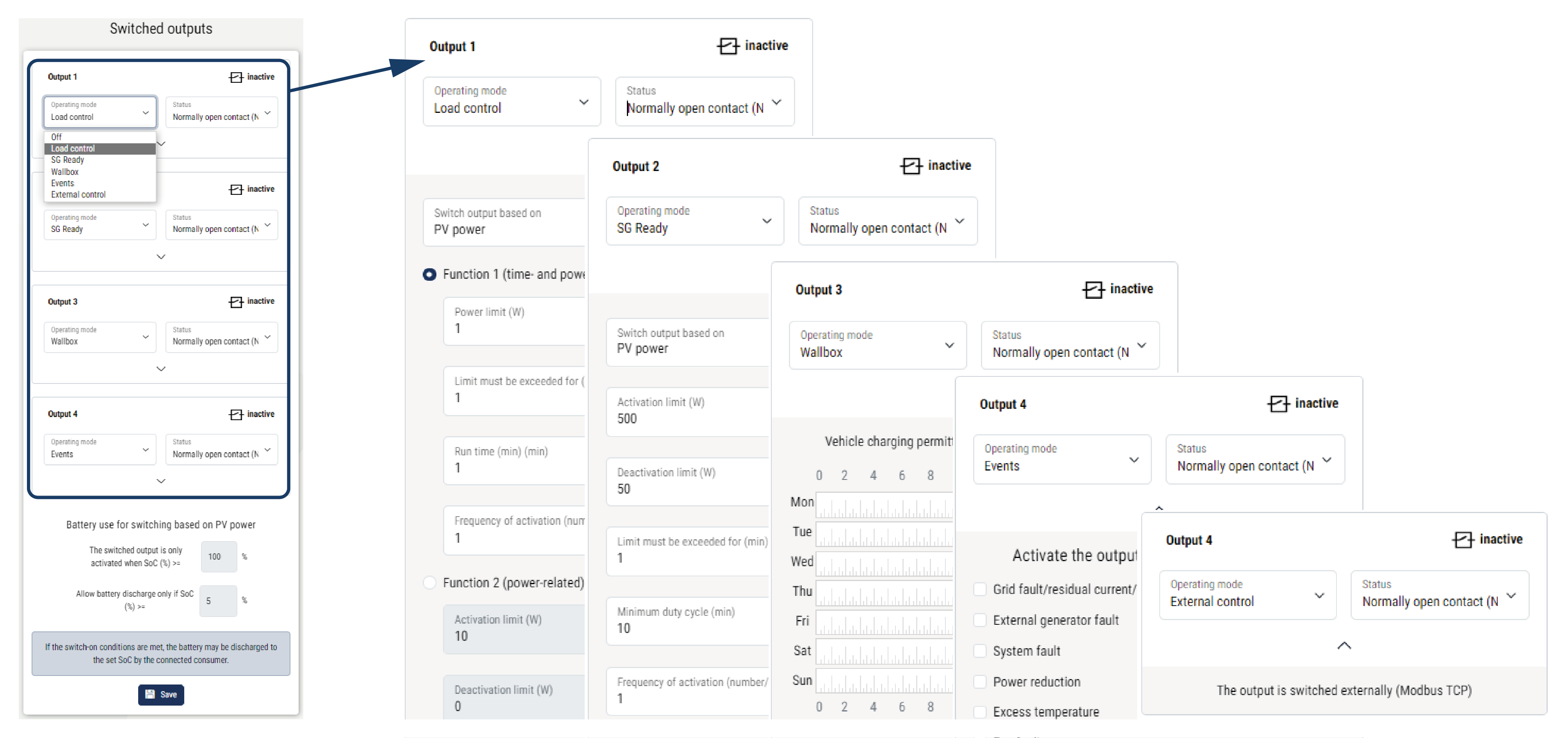

För detta kan kopplingsutgångarna för de olika driftlägena konfigureras via Webservern. Motsvarande kopplingsutgång aktiveras eller avaktiveras så snart de konfigurerade villkoren är uppfyllda.

I lägena Load control (laststyrning), SG Ready och Wallbox kan du välja på vilken grund som kopplingsutgången ska aktiveras. Du kan bestämma om utgången kopplas baserat på den överskottseffekt som matas in i elbolagets nät eller när en viss solcellseffekt överskrids.

Information om anslutning av egenförbrukningsstyrningen finns på Anslutning kopplingsutgångar.

Konfigurera styrning av egenförbrukning

Möjliga driftslägen

• Laststyrning: Kopplingsutgången aktiveras så snart det konfigurerade överskottet finns. Via ett relä kan sedan en förbrukare kopplas till. Ställa in styrning av egenförbrukning för laststyrning
• SG Ready: Den producerade energin kan ställas till förfogande för en värmepump.Inställning av styrning av egenförbrukningen för värmepumpar (SG-Ready)
• Wallbox: Använd energi för att ladda en elbil. Ställa in styrning av egenförbrukningen för wallboxen
• Händelser: Aktivera kopplingsutgången vid vissa händelser, t.ex. för att styra ett signalhorn Ställa in kopplingsutgång meddelande om händelser
• Extern styrning: Utgången kopplas externt (via Modbus/TCP) och kan därmed koppla en förbrukare, t.ex. ett batteri.Kopplingsutgång via extern styrning
