Einrichtungsassistent über KOSTAL Solar App

INFO

Info

Vorab mit der KOSTAL Solar App gekaufte und empfangene Aktivierungscodes werden automatisch an den Wechselrichter übertragen und können bei der Ersteinrichtung verwendet werden.

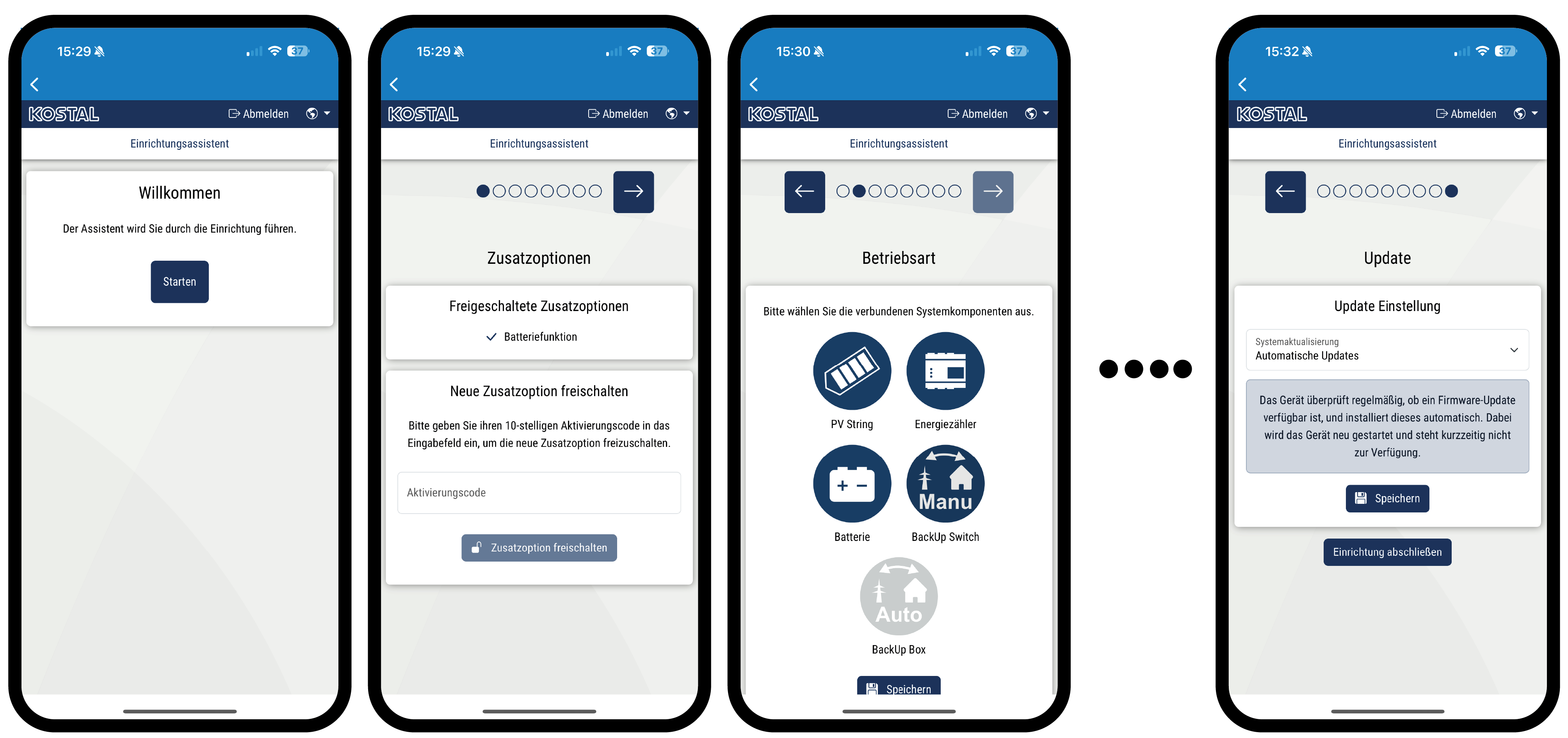

  1. Drücken Sie die Pfeiltaste nach rechts.
  2. Wenn nicht automatisch geschehen, logen Sie sich als Installateur mit dem Master-Key und Service Code am Wechselrichter ein. Den Master-Key finden Sie auf dem Typenschild des Wechselrichters.
  3. Schalten Sie unter Zusatzoptionen ihre notwendigen Funktionen frei für diesen Wechselrichter (z. B. Batteriefunktion). Die Zusatzfunktionen sind in der Regel kostenpflichtig.

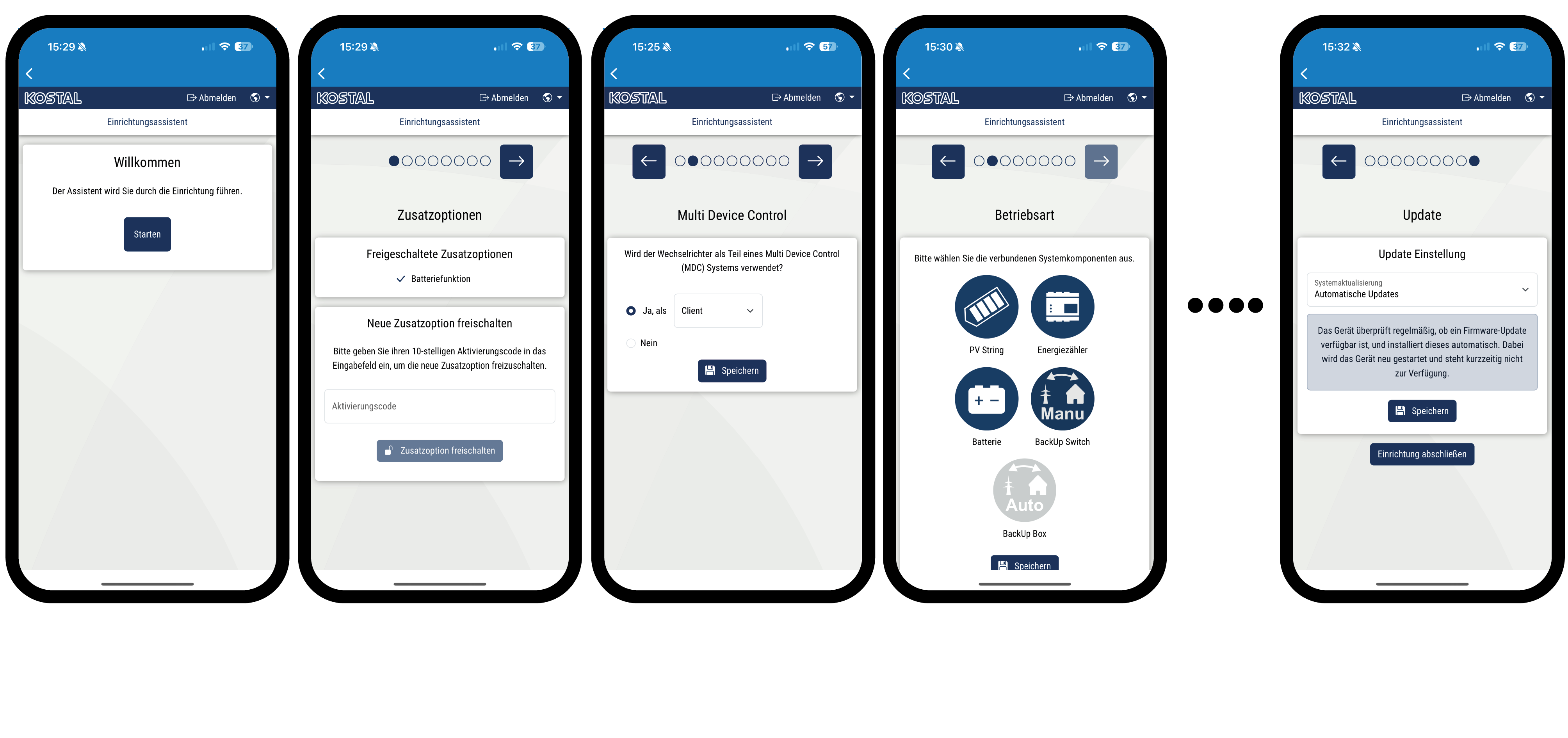

  4. Wählen Sie unter Multi Device Control aus, als was der Wechselrichter konfiguriert werden soll. Die folgende Auswahl wird anschließend bei der Erstinstallation berücksichtigt.
    Weitere Information dazu finden Sie im Kapitel Multi Device Control.

    Als MDC-Host: Der Wechselrichter kann andere Wechselrichtern steuern, die mit ihm verbunden sind. Am Wechselrichter sollte eine Batterie angeschlossen sein. Wenn keine Batterie am MDC-Host Wechselrichter angeschlossen ist, kann auch an keinem anderen MDC-Client Wechselrichter eine Batterie angeschlossen werden. Sollen zusätzlich zu der Batterie am MDC-Host, Batterien an anderen MDC-Client Wechselrichtern gesteuert werden, ist die Zusatzoption Batteriesteuerung mit MDC auf dem MDC-Host Wechselrichter zu aktivieren.

    Als MDC-Client: Der Wechselrichter wird über einen MDC-Host Wechselrichter gesteuert. Eine am MDC-Client-Wechselrichter angeschlossene Batterie wird über den MDC-Host gesteuert. Dazu ist am MDC-Host-Wechselrichter die Zusatzoption Batteriesteuerung mit MDC zu aktivieren.

    Kein MDC: Der Wechselrichter kann keine anderen Wechselrichter steuern und ist mit keinem andern Wechselrichter verbunden. Diese Auswahl ist unbedingt dann zu treffen, wenn keine weiteren Geräte über den Wechselrichter gesteuert werden sollen oder andere Geräte (z. B. Wechselrichter G1 / Wallbox) über einen KSEM gesteuert werden.
  5. Wählen Sie unter Betriebsart aus, welche Komponenten bei der Ersteinrichtung berücksichtigt werden sollen (PV-Generatoren, verbauter Energiezähler, angeschlossene Batterie, ein KOSTAL BackUp Switch oder eine automatische Backup Box). Die folgenden Punkte werden anschließend bei der Erstinstallation berücksichtigt.
  6. Folgen Sie den Anweisungen des Erstinstallationsassistenten.
  7. Speichern Sie jede Seite über die Schaltfläche Speichern.
  8. Drücken Sie die Pfeiltaste nach rechts, um zur nächsten Seite zu gelangen.

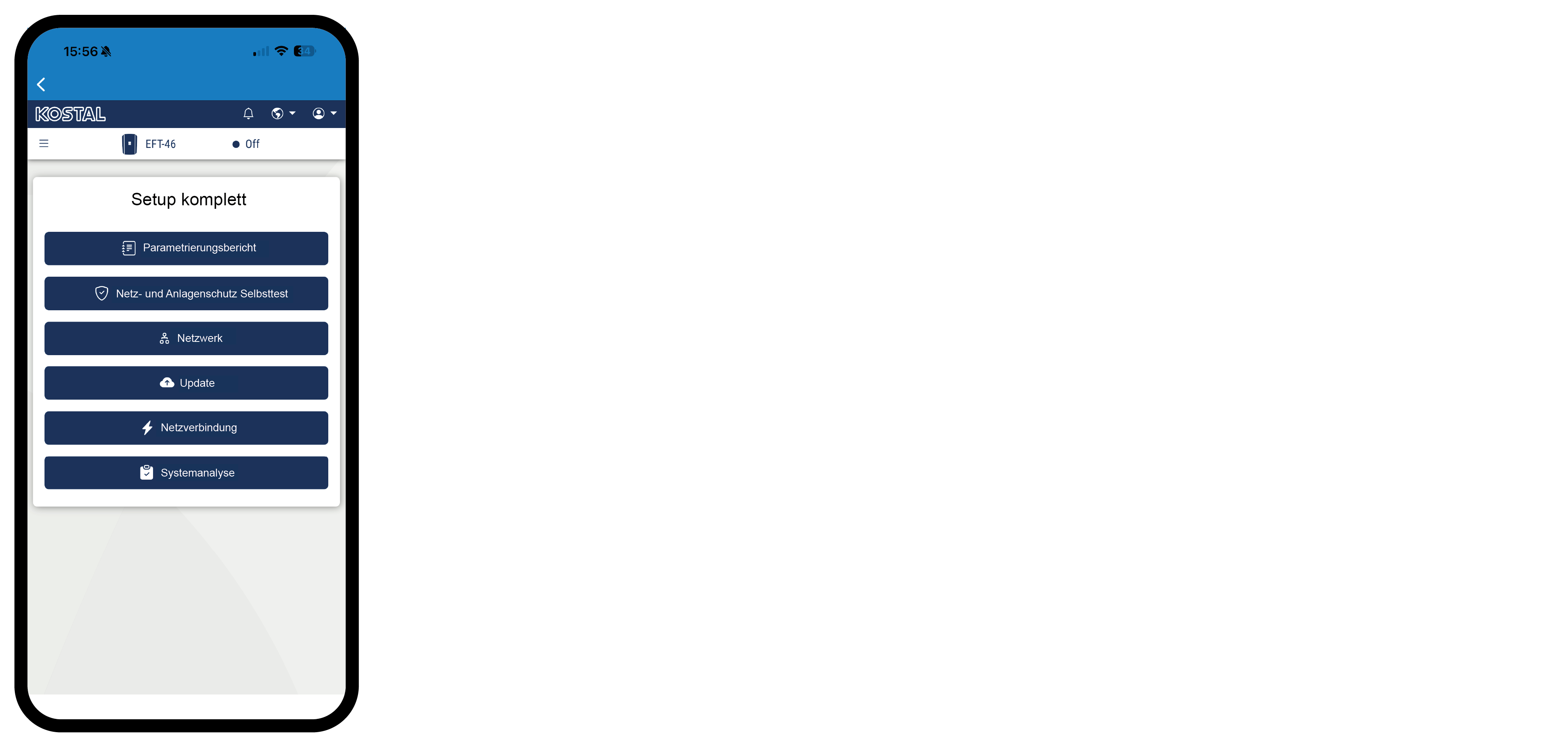

  9. Einrichtung abgeschlossen.
  1. Nach Abschluss der Erstinbetriebnahme kann über den Menüpunkt Systemanalyse der Startvorgang des Wechselrichters beobachten werden und bei Ereignissen oder Installationsfehlern direkt darauf reagiert werden. Weitere Informationen zur Systemanalyse finden Sie unter Menü - Service - Systemanalyse.
  2. Um den Wechselrichter auf den neusten Stand zu bringen, führen Sie ein Update durch.
  3. Abschließend können Sie noch die Netzwerkeinstellungen ändern, den Parametrierungsbericht herunterladen und, falls erforderlich, den Selbsttest des NA-Schutzes starten.
  1. Der Wechselrichter wurde eingerichtet und ist betriebsbereit.
