Gerätemanager
Der Gerätemanager wird nur auf dem Wechselrichter angezeigt, der als MDC-Host Wechselrichter konfiguriert wurde. Die Zuweisung, ob ein Wechselrichter ein MDC-Host oder ein MDC-Client Wechselrichter wird, wird bei der Erstinbetriebnahme festgelegt.
Ein MDC-Host Wechselrichter kann ein PLENTICORE G3 oder PLENTICORE BI G3 Wechselrichter sein.
Multi Device Control (MDC) dient dazu, die Steuerung und das Monitoring von kompatiblen Geräten (z.B. Wechselrichter) im selben Hausnetz, über den MDC-Host Wechselrichter durchzuführen.

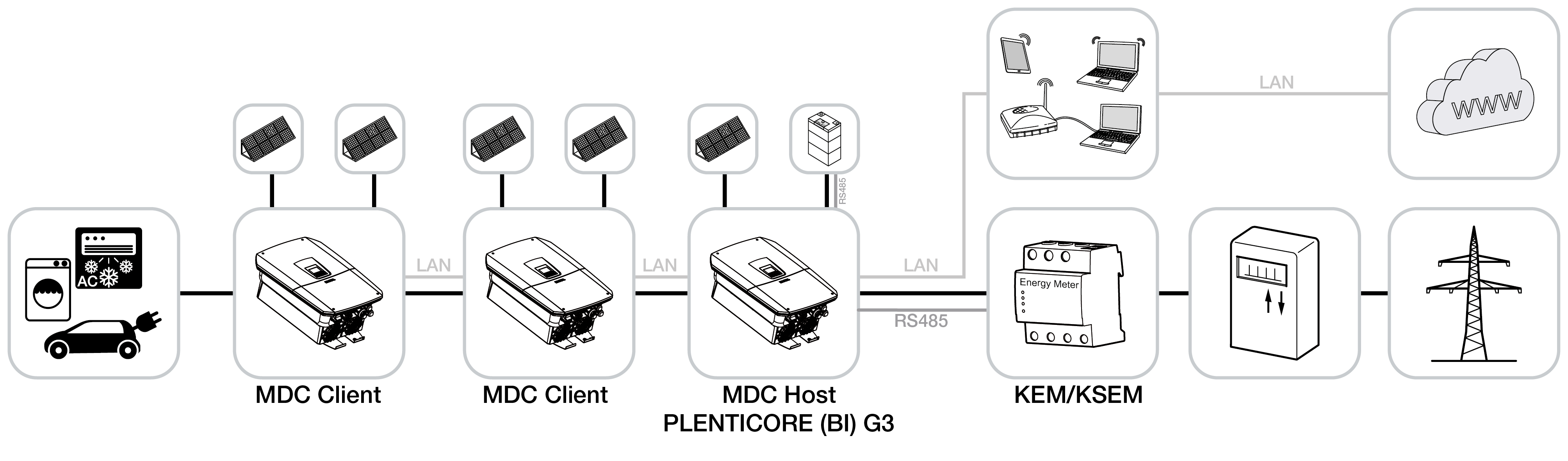

Ein MDC-Host Wechselrichter kann ohne Batterie oder mit Batterie betrieben werden. Wenn eine Batterie im Systemverbund verwendet wird, muss diese am MDC-Host Wechselrichter angeschlossen sein.

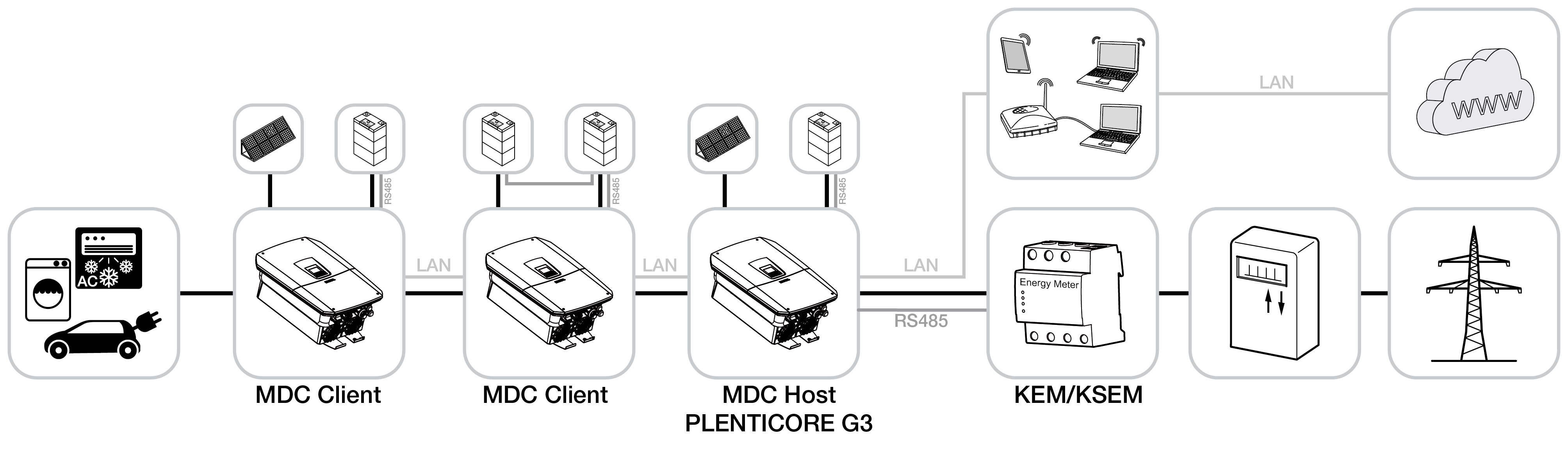

Über die kostenpflichtige Produkterweiterung/Zusatzoption Batteriesteuerung über MDC, ist es möglich, Batterien an kompatible MDC-Client Wechselrichter in einer PV-Anlage zu nutzen. In diesem Fall muss aber eine Batterie am MDC-Host angeschlossen sein. Zudem sollte die Batterie am MDC-Host Wechselrichter, die größte Kapazität haben
Weitere Informationen und der Verschaltung und Einrichtung mehrerer KOSTAL Wechselrichter über Multi Device Control (MDC), finden Sie im Dokument „Verbindung und Einrichtung mehrerer KOSTAL-Wechselrichter über MDC“.

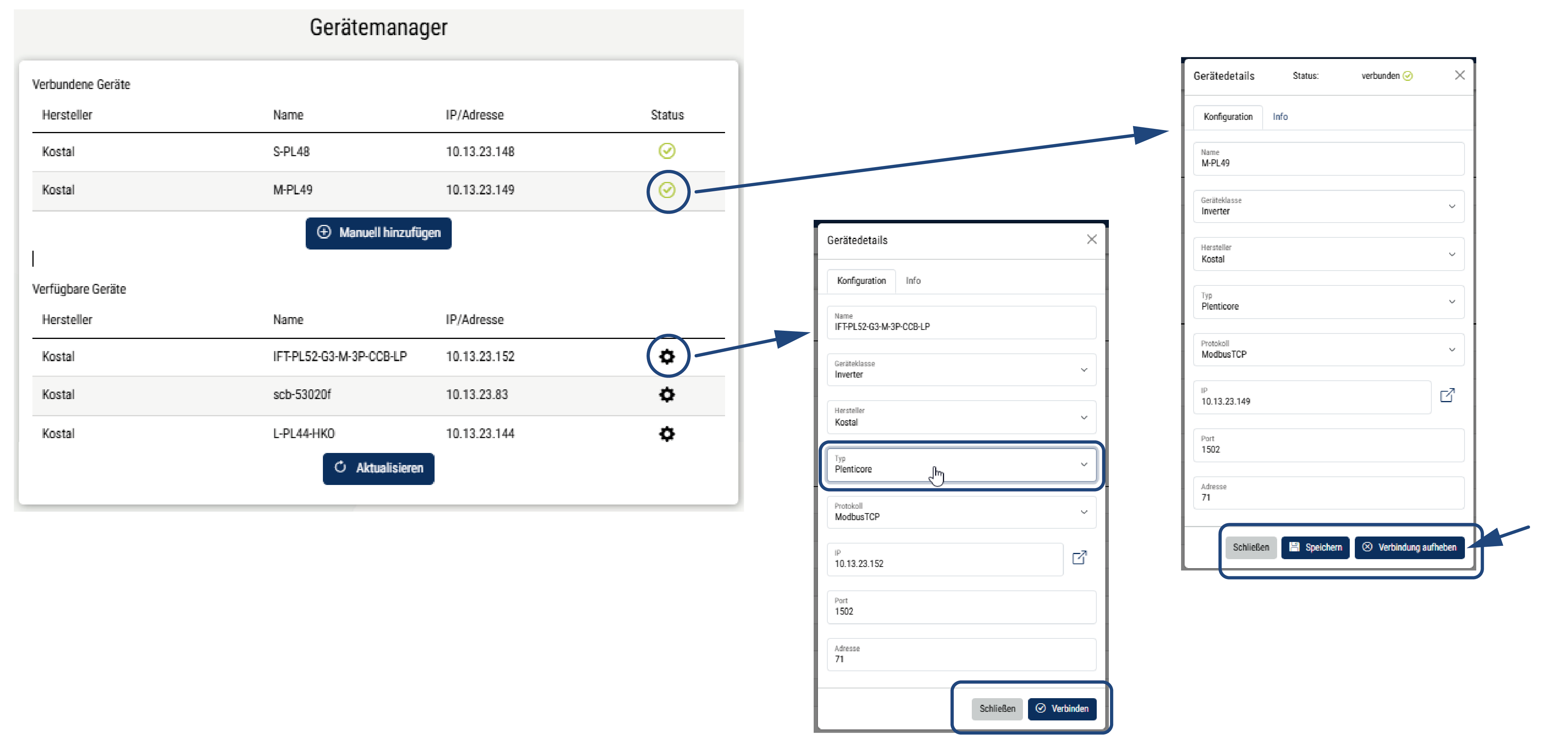

Im Menü Gerätemanager werden alle kompatiblen Geräte angezeigt, die im Hausnetz automatisch durch den MDC-Host gefunden wurden. Diese können nach der Erstinbetriebnahme des MDC-Host Wechselrichters zur MDC-Steuerung/-Visualisierung hinzugefügt werden.
Über den Punkt Manuell hinzufügen, verbinden Sie die Geräte mit dem MDC-Host Wechselrichter. Je nach Gerät können diese dann ausgelesen oder zusätzlich auch gesteuert werden.
INFO
Doppelte Steuerung/Regelung
Wenn die Steuerung über Multi Device Control aktiviert ist, dürfen keine Geräte im KOSTAL Smart Energy Meter (KSEM) unter dem Menüpunkt Wechselrichter eingerichtet sein. Eine aktive Leistungsbegrenzung wird nur über den MDC-Host Wechselrichter konfiguriert und muss im KSEM deaktivieren sein.
Wenn sich nicht kompatible Geräte im Hausnetz befinden, die nur über den KSEM gesteuert werden können (z.B. PLENTIUCORE plus G1), kann MDC nicht zur Steuerung verwendet werden. In dem Fall müssen die Geräte im KSEM konfiguriert werden
|
Parameter |
Erklärung |
|---|---|
Verbundene Geräte | Zeigt alle Geräte an, die mit dem MDC-Host verbunden sind. Hersteller: Anzeige des Geräteherstellers Name: Gerätename IP Adresse: IP-Adresse des Geräts Status: Grüner Haken, dass Gerät ist verbunden. Ein rotes X bedeutet, dass die Verbindung nicht hergestellt werden kann oder ein Fehler vorliegt. Durch einen Klick auf das Gerät, werden die Einstellungen geöffnet. Diese könne angepasst werden. Über Verbindung aufheben wird die Verbindung zum MDC-Host aufgehoben. Unter Info erhalten Sie die aktuellen Leistungswerte zum Gerät. Manuell hinzufügen: Über diese Schaltfläche können Sie Geräte verbinden, für die Sie die Daten manuell eingeben wollen oder die in der unteren Liste nicht auftauchen. |
Verfügbare Geräte | Zeigt alle kompatiblen Geräte an, die im Hausnetz durch den MDC-Host Wechselrichter gefunden wurden. Über die Schaltfläche Aktualisieren, kann das Hausnetz nach neuen Geräten durchsucht werden. Hersteller: Anzeige des Geräteherstellers Name: Gerätename IP Adresse: IP-Adresse des Geräts Einstellungen (Zahnrad): Über diesen Punkt, kann das Gerät mit dem MDC-Host verbunden werden. Dazu sind alle Felder auszufüllen. Anschließend wird das Gerät über Verbinden mit dem MDC-Host verbunden. Unter |
