Gerätemanager

Der Gerätemanager wird nur auf dem Wechselrichter angezeigt, der als MDC-Host-Wechselrichter konfiguriert wurde. Die Zuweisung, ob ein Wechselrichter ein MDC-Host- oder ein MDC-Client-Wechselrichter wird, wird bei der Erstinbetriebnahme festgelegt.

Ein MDC-Host-Wechselrichter kann nur ein PLENTICORE G3 oder PLENTICORE BI G3 Wechselrichter sein.

Multi Device Control (MDC) dient dazu, die Steuerung und das Monitoring von kompatiblen Geräten (z.B. Wechselrichter) im selben Hausnetz, über den MDC-Host-Wechselrichter durchzuführen.

Ein MDC-Host-Wechselrichter kann ohne Batterie oder mit Batterie betrieben werden. Wenn eine Batterie im Systemverbund verwendet wird, muss diese am MDC-Host-Wechselrichter angeschlossen sein.

Über die kostenpflichtige Produkterweiterung/Zusatzoption Batteriesteuerung mit MDC, ist es möglich, zusätzliche Batterien an bis zu 2 weiteren MDC-Client-Wechselrichtern in der Anlage zu nutzen. In diesem Fall muss eine Batterie am MDC-Host-Wechselrichter angeschlossen sein. Zudem muss die Batterie mit der größten Speicherkapazität am MDC-Host-Wechselrichter angeschlossen sein oder alle Batterien haben die gleiche große Speicherkapazität.

Weitere Informationen und der Verschaltung und Einrichtung mehrerer KOSTAL Wechselrichter über Multi Device Control (MDC), finden Sie im Dokument „Verbindung und Einrichtung mehrerer KOSTAL-Wechselrichter über MDC“.

https://documents.kostal.com/KOSTAL-Inverter-via-mdc/HTML/index.html

Im Menü Gerätemanager werden alle kompatiblen Geräte angezeigt, die im Hausnetz automatisch durch den MDC-Host gefunden wurden. Diese können nach der Erstinbetriebnahme des MDC-Host-Wechselrichters zur MDC-Steuerung/-Visualisierung hinzugefügt werden.

Über den Punkt Manuell hinzufügen, verbinden Sie die Geräte mit dem MDC-Host-Wechselrichter. Je nach Gerät können diese dann ausgelesen oder zusätzlich auch gesteuert werden.

INFO

Doppelte Steuerung/Regelung

Wenn Multi Device Control (MDC) genutzt wird, darf parallel nicht die Steuerung über den KOSTAL Smart Energy Meter (KSEM) genutzt werden. Das bedeutet, es dürfen keine Geräte im KOSTAL Smart Energy Meter (KSEM) unter dem Menüpunkt Wechselrichter eingerichtet sein. Eine aktive Leistungsbegrenzung wird nur über den MDC-Host-Wechselrichter konfiguriert und muss im KSEM deaktivieren sein.

Wenn sich nicht kompatible Geräte im Hausnetz befinden, die nur über den KSEM gesteuert werden können (z.B. PLENTICORE plus G1), kann MDC nicht zur Steuerung verwendet werden. In dem Fall und muss der Wechselrichter als Stand alone (siehe Betriebsart) eingerichtet werden und alle zu steuernden Geräte im KSEM konfiguriert werden.

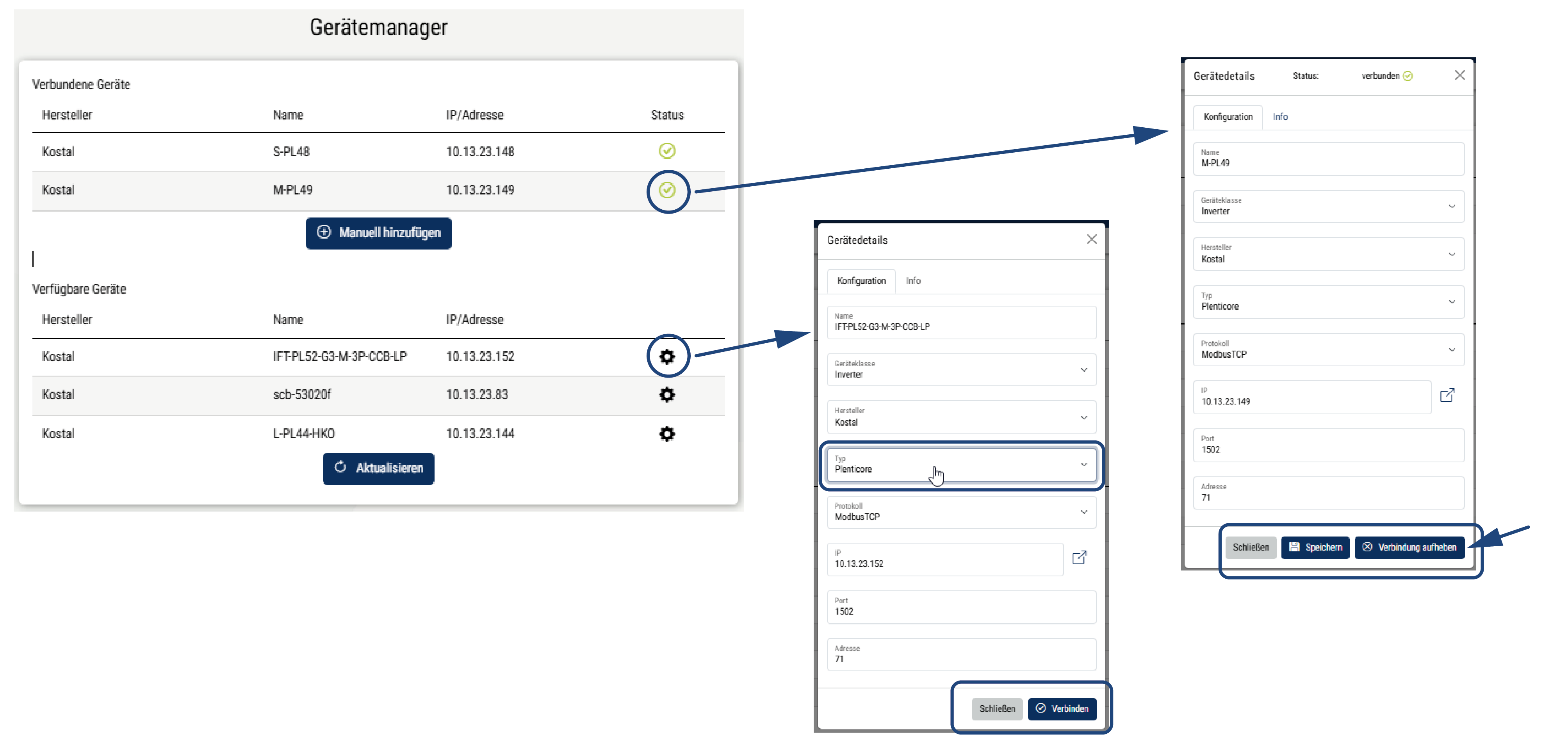

Ein Wechselrichter wird mit dem MDC-Host verbunden, indem man die Einstellung des Wechselrichters aufruft, einen Typ auswählt (z. B. PLENTICORE) und dann auf Verbinden klickt.

Parameter	Erklärung
Verbundene Geräte	Zeigt alle Geräte an, die mit dem MDC-Host-Wechselrichter verbunden sind. Hersteller: Anzeige des Geräteherstellers Name: Gerätename IP Adresse: IP-Adresse des Geräts Status: Grüner Haken, dass Gerät ist verbunden. Ein rotes X bedeutet, dass die Verbindung nicht hergestellt werden kann oder ein Fehler vorliegt. Durch einen Klick auf das Gerät, werden die Einstellungen geöffnet. Diese könne angepasst werden. Über Verbindung aufheben wird die Verbindung zum MDC-Host-Wechselrichter aufgehoben. Unter Info erhalten Sie die aktuellen Leistungswerte zum Gerät. Manuell hinzufügen: Über diese Schaltfläche können Sie Geräte verbinden, für die Sie die Daten manuell eingeben wollen oder die in der unteren Liste nicht auftauchen.
Verfügbare Geräte	Zeigt alle kompatiblen Geräte an, die im Hausnetz durch den MDC-Host-Wechselrichter gefunden wurden. Über die Schaltfläche Aktualisieren, kann das Hausnetz nach neuen Geräten durchsucht werden. Hersteller: Anzeige des Geräteherstellers Name: Gerätename IP Adresse: IP-Adresse des Geräts Einstellungen (Zahnrad): Über diesen Punkt, kann das Gerät mit dem MDC-Host-Wechselrichter verbunden werden. Dazu sind alle Felder auszufüllen. Anschließend wird das Gerät über Verbinden mit dem MDC-Host-Wechselrichter verbunden.

Parameter

Erklärung

Verbundene Geräte

Zeigt alle Geräte an, die mit dem MDC-Host-Wechselrichter verbunden sind.

Hersteller: Anzeige des Geräteherstellers

Name: Gerätename

IP Adresse: IP-Adresse des Geräts

Status: Grüner Haken, dass Gerät ist verbunden. Ein rotes X bedeutet, dass die Verbindung nicht hergestellt werden kann oder ein Fehler vorliegt. Durch einen Klick auf das Gerät, werden die Einstellungen geöffnet. Diese könne angepasst werden. Über Verbindung aufheben wird die Verbindung zum MDC-Host-Wechselrichter aufgehoben. Unter Info erhalten Sie die aktuellen Leistungswerte zum Gerät.

Manuell hinzufügen: Über diese Schaltfläche können Sie Geräte verbinden, für die Sie die Daten manuell eingeben wollen oder die in der unteren Liste nicht auftauchen.

Verfügbare Geräte

Zeigt alle kompatiblen Geräte an, die im Hausnetz durch den MDC-Host-Wechselrichter gefunden wurden. Über die Schaltfläche Aktualisieren, kann das Hausnetz nach neuen Geräten durchsucht werden.

Hersteller: Anzeige des Geräteherstellers

Name: Gerätename

IP Adresse: IP-Adresse des Geräts

Einstellungen (Zahnrad): Über diesen Punkt, kann das Gerät mit dem MDC-Host-Wechselrichter verbunden werden. Dazu sind alle Felder auszufüllen. Anschließend wird das Gerät über Verbinden mit dem MDC-Host-Wechselrichter verbunden.
