Assistant de configuration via la KOSTAL Solar App

INFO

Info

Les codes d'activation achetés et reçus au préalable via l'application KOSTAL Solar App sont automatiquement transférés vers l'onduleur et peuvent être utilisés lors de la première configuration.

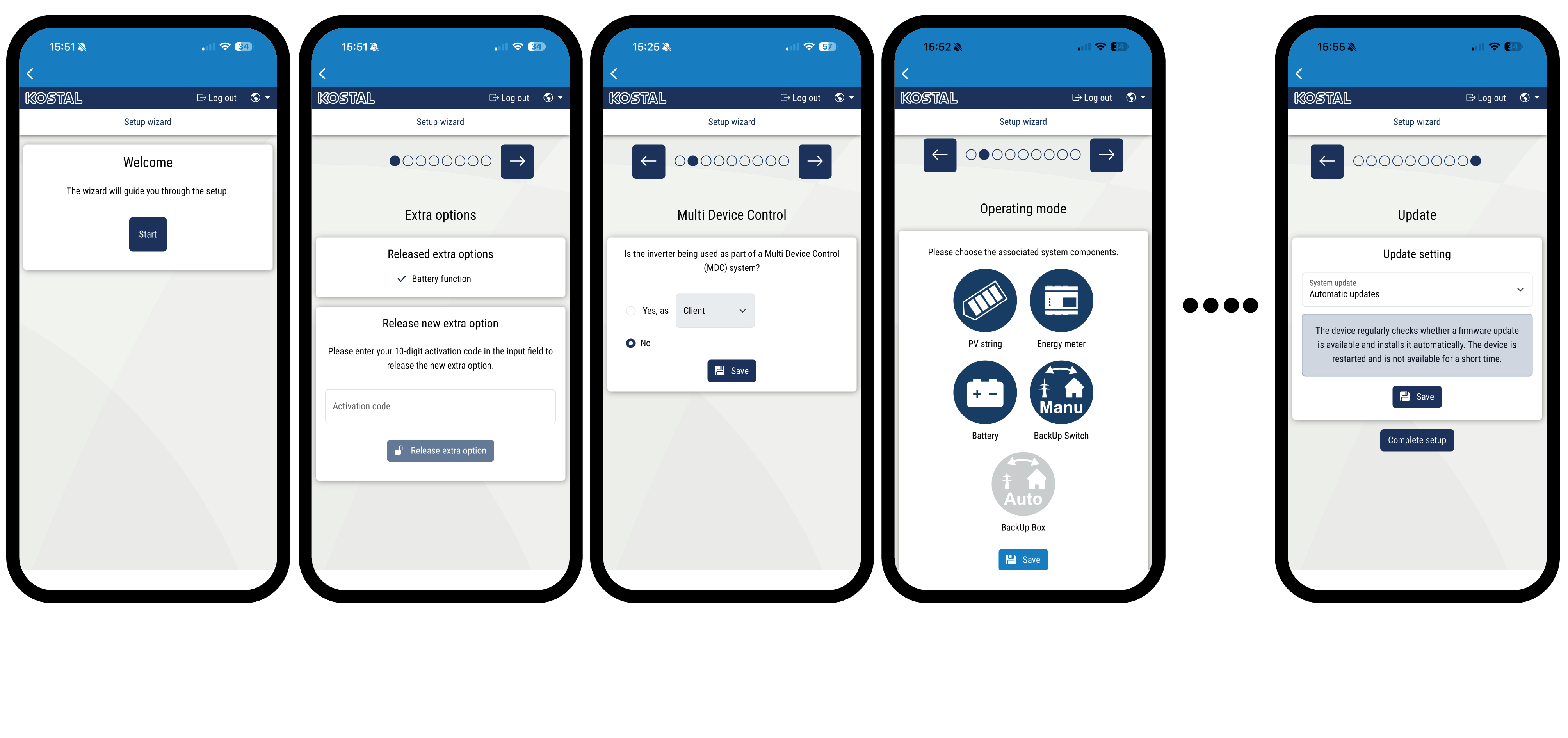

  1. Appuyez sur la flèche droite.
  2. Si cela ne se fait pas automatiquement, connectez-vous en tant qu'installateur à l'onduleur à l'aide de la clé principale et du code de service. La clé principale se trouve sur la plaque signalétique de l'onduleur.
  3. Sous Options supplémentaires, activez les fonctions nécessaires pour cet onduleur (par exemple, la fonction batterie). Les fonctions supplémentaires sont généralement payantes.
  4. Sous Multi Device Control, sélectionnez la configuration souhaitée pour l'onduleur. La sélection suivante sera ensuite prise en compte lors de la première installation.
    Vous trouverez de plus amples informations à ce sujet dans le chapitre Multi Device Control.

    En tant qu'hôte MDC: l'onduleur peut commander d'autres onduleurs qui lui sont reliés par un câble LAN. Une batterie doit être raccordée à l'onduleur. Si aucune batterie n'est raccordée à l'onduleur hôte MDC, aucune batterie ne peut être raccordée à un autre onduleur client MDC. Si l'installation comprend plusieurs onduleurs MDC avec un système de batterie raccordé, l'option supplémentaire Commande de batterie avec MDC doit être activée sur l'onduleur hôte MDC.

    En tant que client MDC: l'onduleur est commandé par un onduleur hôte MDC. Une batterie raccordée à l'onduleur client MDC est commandée par l'onduleur hôte MDC. Pour cela, l'option supplémentaire « Commande de batterie avec MDC » doit être activée sur l'onduleur hôte MDC.

    Pas de MDC: l'onduleur en tant qu'appareil individuel (autonome) ne peut commander aucun autre onduleur et n'est connecté à aucun autre onduleur. Cette sélection doit impérativement être effectuée si aucun autre appareil ne doit être commandé via l'onduleur ou si d'autres appareils (par ex. onduleur G1 / Wallbox) sont commandés via un KSEM.
  5. Sous Mode de fonctionnement, sélectionnez les composants à prendre en compte lors de la configuration initiale (générateurs PV, compteur d'énergie installé, batterie raccordée, un KOSTAL BackUp Switch ou un boîtier de sauvegarde automatique). Les points suivants sont ensuite pris en compte lors de la première installation.
  6. Suivez les instructions de l'assistant de première installation.
  7. Enregistrez chaque page à l'aide du bouton Enregistrer.
  8. Appuyez sur la flèche droite pour passer à la page suivante.

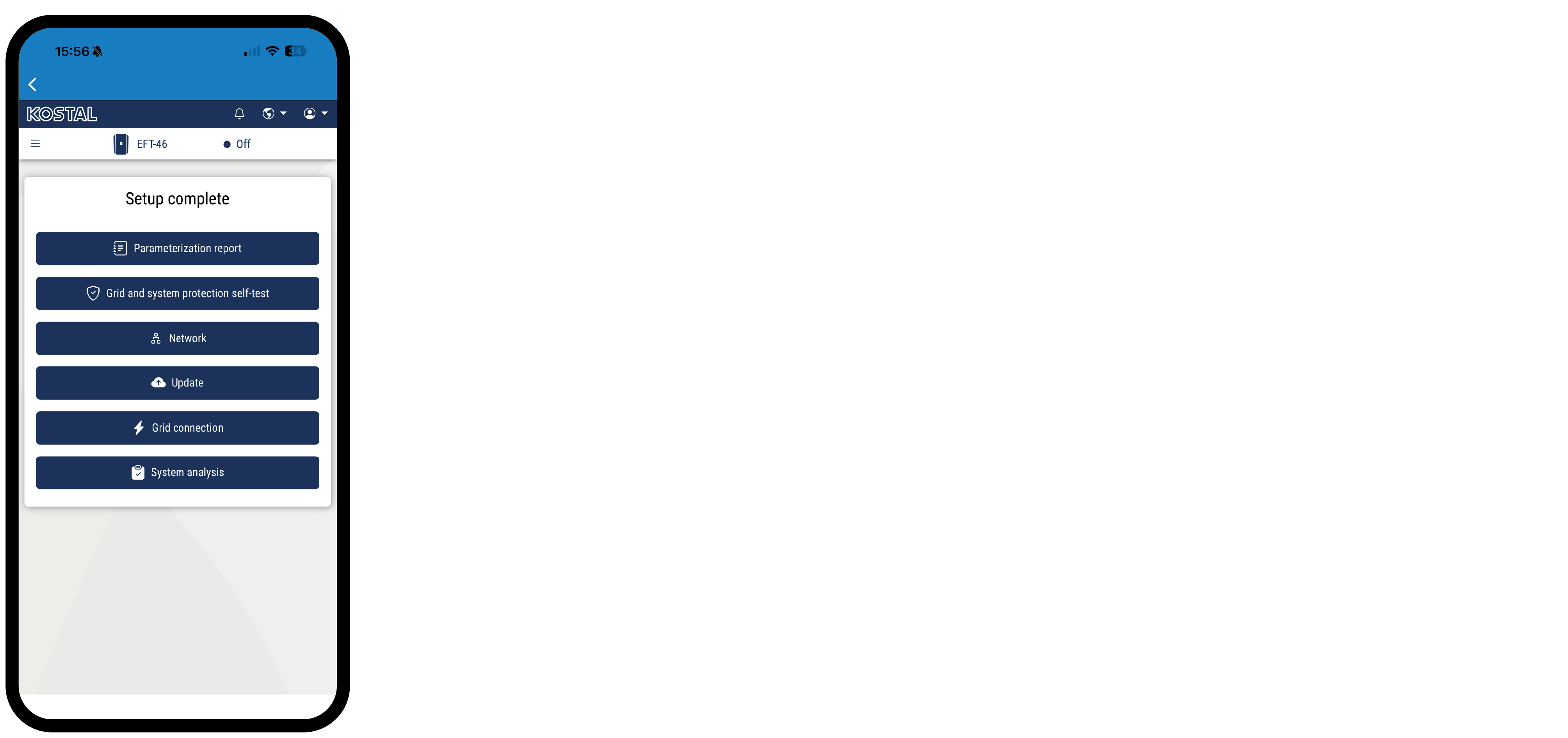

  9. Configuration terminée.
  1. Une fois la première mise en service terminée, l’option de menu Analyse du système permet d’observer le processus de démarrage de l’onduleur et de réagir immédiatement en cas d’événements ou d’erreurs d’installation. Vous trouverez de plus amples informations sur l’analyse du système sous Menu - Service - Analyse du système.
  2. Pour mettre à jour l'onduleur, effectuez une mise à jour.
  3. Pour finir, vous pouvez modifier les paramètres réseau, télécharger le rapport de paramétrage et, si nécessaire, lancer l'autotest de la protection NA.
  1. L'onduleur a été configuré et est prêt à fonctionner.
