Aperçu Récepteur centralisé/boîtier de commande avec en plus limitation de la puissance selon §14a
INFO
Réduction de puissance selon §14a - uniquement valable pour l'Allemagne
La réduction de puissance selon §14a s'applique à tous les exploitants d'installations de consommation pilotables mises en service à partir du 01/01/2024.
Si une réduction de puissance est exigée par le fournisseur d'énergie conformément au §14a, le raccordement suivant doit être effectué pour le récepteur de télécommande centralisée/boîtier de commande.
La limitation de puissance de l'onduleur est effectuée par le fournisseur d'énergie. Si le fournisseur d'énergie envoie le signal de limitation de puissance aux entrées numériques de l'onduleur via le récepteur de télécommande centralisée/boîtier de commande, la consommation d'énergie du réseau est limitée conformément au §14a de la loi allemande sur l'approvisionnement en énergie (EnWG).
Après la mise en service, la puissance absorbée maximale doit être configurée dans le serveur Web sous Service > Général > Entrées numériques > Limitation de puissance selon §14a ou Limitation de puissance avec boîtier de commande FNN. Actuellement, celle-ci doit être limitée à 4200 W maximum.
Lorsque la limitation de puissance est active, une batterie connectée à l'onduleur ne peut alors être chargée à partir du réseau qu'avec la puissance maximale réglée.

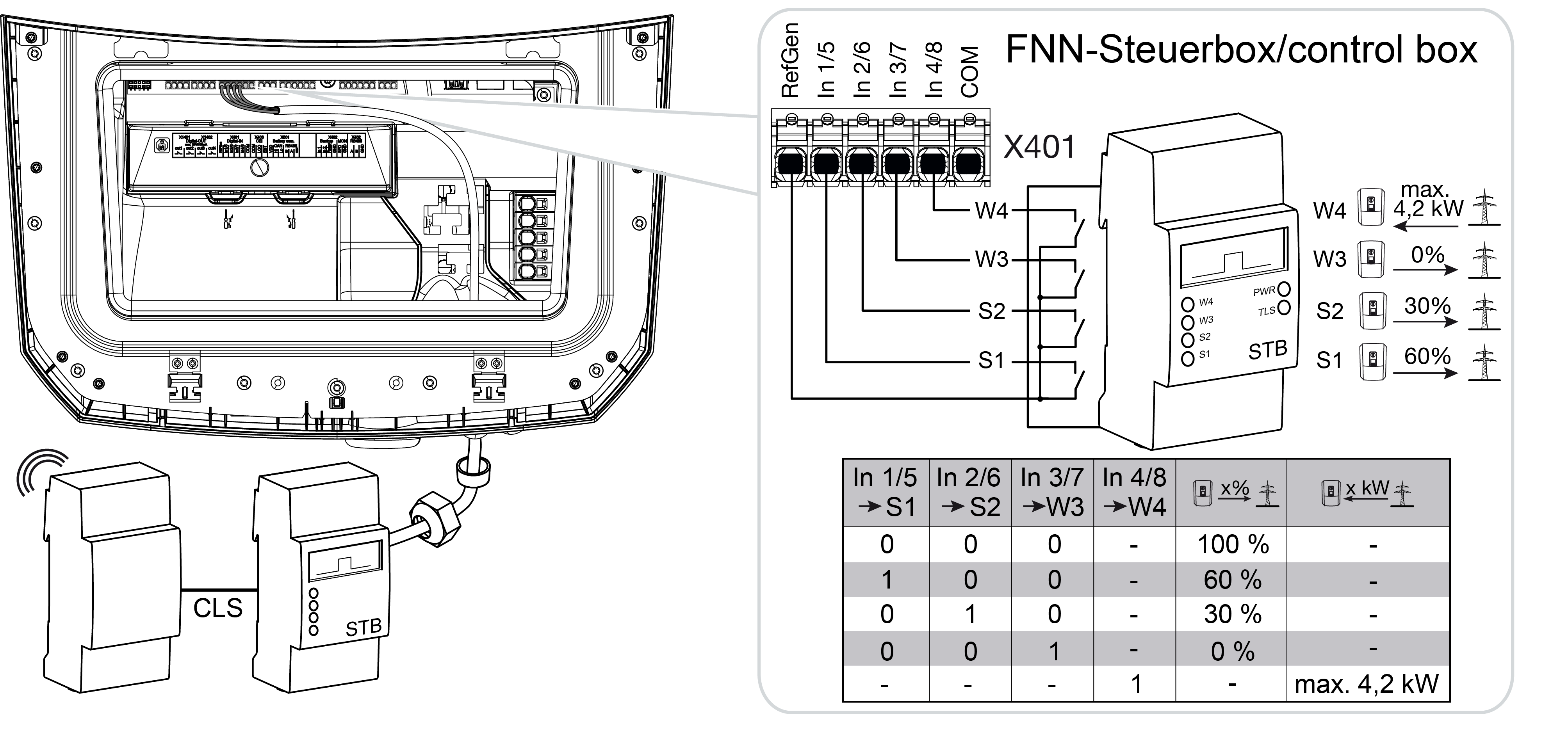

Schéma de raccordement - Limitation de puissance conformément au §14a EnWG
1 | Borne de connexion X401 |
2 | Fil pilote du récepteur centralisé à l’onduleur avec joint d’étanchéité et écrou-raccord |
3 | récepteur centralisé/boîtier de commande FNN |
Schéma de raccordement - Limitation de puissance avec boîtier de commande FNN
