Connessione del commutatore di backup (facoltativo)
Se l’inverter è collegato a una batteria, in caso di guasto della rete l’inverter offre la possibilità di continuare a fornire energia alla rete domestica tramite l’impianto FV e la batteria.
A tale scopo, nel punto di scambio con la rete domestica deve essere installata una Backup Box automatica o manuale.
Come versione manuale, KOSTAL offre il KOSTAL BackUp Switch (trifase) e il KOSTAL BackUp Switch MP (monofase) che, durante il funzionamento di backup, separano la rete pubblica dalla rete domestica.
Come variante automatica, KOSTAL offre il KOSTAL Auto BackUp Switch (trifase) e il KOSTAL Auto BackUp Switch MP (monofase). In caso di interruzione di corrente, questi dispositivi disconnettono la rete pubblica in modo completamente automatico.
Un elenco degli accessori approvati di KOSTAL Solar Electric è riportato nell’area download del relativo prodotto sul nostro sito web.
Collegamento del cavo di comunicazione nell'inverter per il KOSTAL BackUp Switch
Panoramica del sistema
A seconda del Paese e del fornitore di energia, il KOSTAL BackUp Switch viene collegato in modo diverso. Verificate con il vostro fornitore di energia di riferimento quale variante di collegamento è richiesta nel vostro caso.
A sinistra: è richiesta la formazione del punto neutro. Separazione del conduttore neutro dalla rete pubblica tramite il KOSTAL BackUp Switch in modalità di backup.
A destra: non è richiesta la formazione del punto neutro. Nessuna separazione del conduttore neutro dalla rete pubblica tramite il KOSTAL BackUp Switch in modalità di backup.
- Panoramica del sistema con rete trifase: PLENTICORE G3 con KOSTAL BackUp Switch trifase
1 | Panoramica del sistema - Separazione N, formazione del punto neutro richiesta |
2 | Panoramica dell'impianto - Nessuna separazione N, non è richiesta la formazione del punto neutro |
3 | KOSTAL BackUp Switch, dispositivo di commutazione manuale |
4 | Utenti in funzionamento di rete e in funzionamento di backup |
5 | Utenti in modalità rete |
6 | Linea di segnale verso l’inverter |
- Panoramica del sistema con rete trifase: PLENTICORE G3 con KOSTAL Auto BackUp Switch trifase
1 | Panoramica del sistema - Separazione N, formazione del punto neutro richiesta |
2 | Panoramica dell'impianto - Nessuna separazione N, non è richiesta la formazione del punto neutro |
3 | KOSTAL Auto BackUp Switch, dispositivo di commutazione automatica |
4 | Utenti in funzionamento di rete e in funzionamento di backup |
5 | Utenti in modalità rete |
6 | Linea di segnale verso l’inverter |
INFO
I requisiti per il cavo di comunicazione sono i seguenti:
Sezione dei conduttori da 0,2 a 1,5mm²
Lunghezza max. 30 m
Lunghezza di spellatura: 8 mm
Attenersi alle indicazioni relative alle sezioni dei cavi riportate nelle istruzioni del produttore.
- Attenersi alle istruzioni fornite con il KOSTAL BackUp Switch.
- Portare l’interruttore CC sull’inverter in posizione “Off ”.
- Mettete la rete domestica fuori tensione e proteggetela da un riavvio accidentale.
- Montare il KOSTAL BackUp Switch sulla guida DIN nel quadro elettrico o nel quadro di distribuzione.

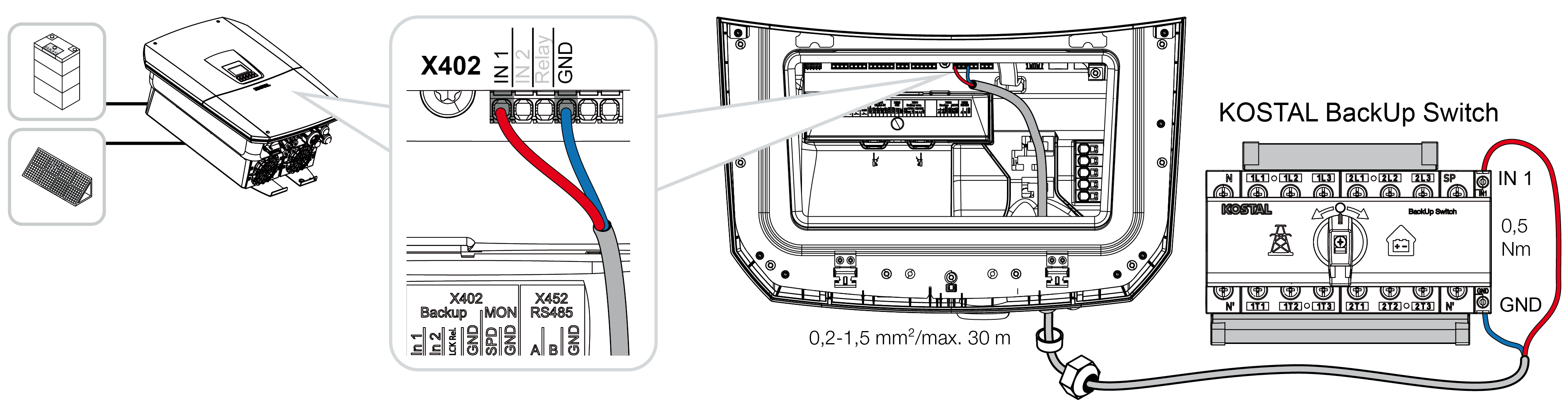

- Posare correttamente il cavo di segnalazione di backup dall’inverter fino al quadro elettrico e collegarlo al KOSTAL BackUp Switch.
- Collegare il cavo di segnale di backup nell'inverter al morsetto di collegamento per la funzione di backup (morsetto X402).
- Il cavo di segnale proveniente dal KOSTAL BackUp Switch è collegato.
L'utilizzo del KOSTAL BackUp Switch viene selezionato durante la prima installazione dell'inverter oppure può essere selezionato tramite il server web alla voce Servizio > Generale > Modalità operativa > Cambia modalità operativa.
Collegamento del cavo di comunicazione nell'inverter per il Backup Box automatico
Panoramica del sistema
A seconda del Paese, dell'allacciamento alla rete, del fornitore di energia elettrica e del produttore della scatola di backup, il collegamento può variare. Si prega quindi di seguire attentamente le istruzioni del produttore della scatola di backup.
1 | Backup Box |
2 | Utenze in funzionamento di rete e funzionamento di backup |
3 | Utenze in funzionamento di rete |
INFO
Il cavo di comunicazione deve soddisfare i seguenti requisiti:
Sezione del conduttore da 0,2 a 1,5mm2
Lunghezza max. 30 m
Lunghezza di spellatura 8 mm
Attenersi alle indicazioni relative alle sezioni dei conduttori riportate nelle istruzioni del produttore.
- Attenersi alle istruzioni fornite con il Backup Box.
- Portare l'interruttore CC dell'inverter in posizione Off.
- Scollegare la rete domestica dall'alimentazione elettrica e assicurarsi che non possa essere riattivata.
- Montare e installare la Backup Box automatica nella rete domestica secondo le indicazioni del produttore.
- Posa il cavo di segnale di backup in modo corretto dall'inverter alla scatola di backup automatica e collegalo alla scatola di backup secondo lo schema di collegamento del produttore.
- Collegare il cavo di segnale di backup nell'inverter al morsetto di collegamento per il Backup Box (morsetto X402).
- Il cavo di segnale del Backup Box automatico è collegato.
L'utilizzo del Backup Box automatico viene selezionato durante la prima installazione dell'inverter oppure può essere selezionato tramite il server web alla voce Servizio > Generale > Modalità operativa > Cambia modalità operativa.
