Konfigurere egenforbruksstyring for laststyring
Slår på forbrukere når bestemte betingelser er oppfylt (f.eks. PV-overskudd).

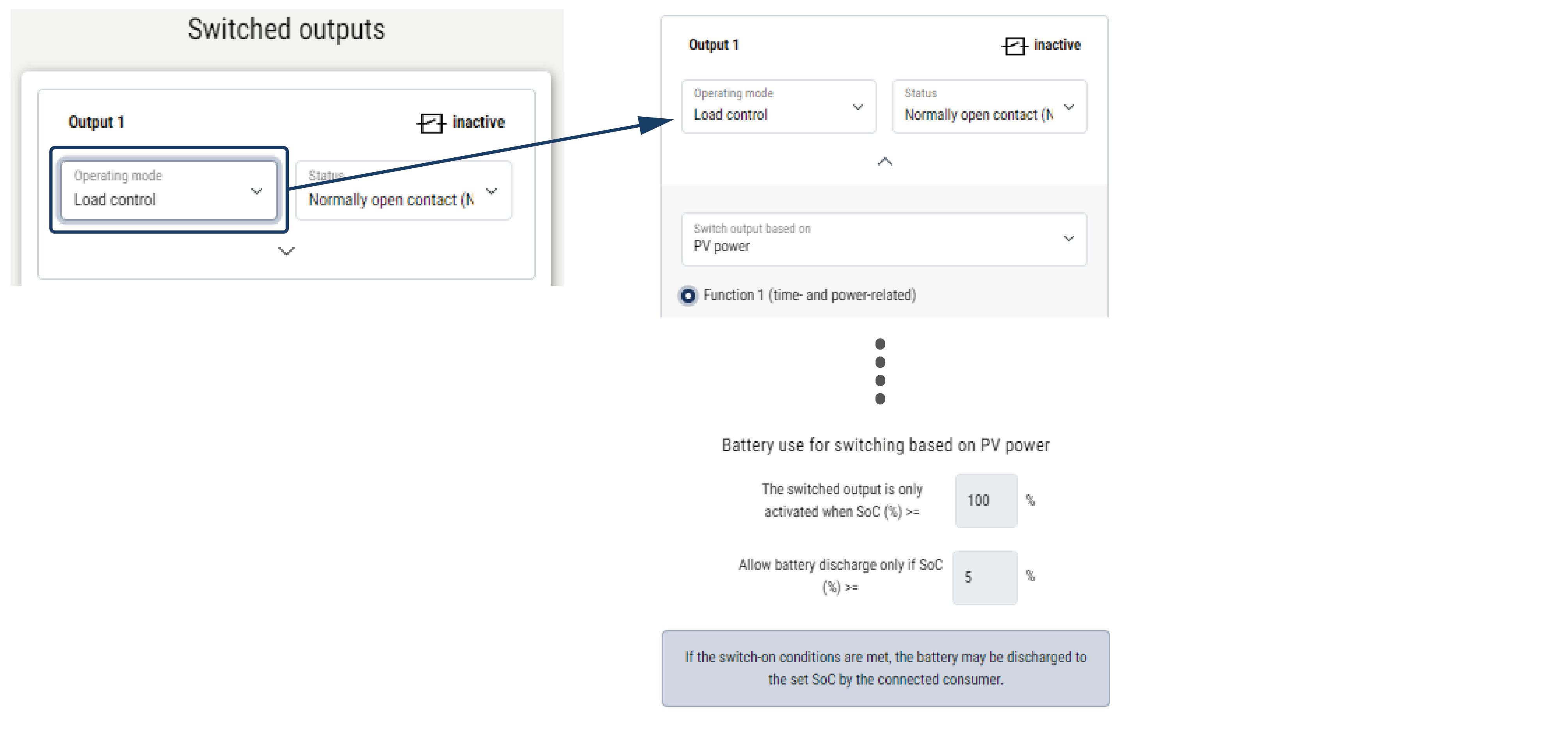

- Velg utgang, f.eks. utgang 1, og driftsmodus Laststyring.
- Under Tilstand velger du om bryteren skal lukkes eller åpnes når de angitte betingelsene er oppfylt.
- Velg den angitte utgangen, f.eks. utgang 1, og angi betingelsene.
- Velg om koblingsutgangen skal kobles ved en bestemt PV-effekt eller nettoverskudd.
- Velg funksjon 1 eller funksjon 2.
INFORMASJON
Nærmere forklaringer om valg av funksjon 1 eller funksjon 2 finner du senere i dette kapittelet.
- Angi verdier for funksjonen.
- Du kan eventuelt aktivere koblingsutgangen ved effektfall eller feil ved å merke av i avmerkingsboksen og angi tidsperioden.
- Du kan eventuelt bruke batteribruk til å koble på grunnlag av PV-effekt.
- Klikk på «Lagre».
- Funksjonen «Egenforbruksstyring» er aktiv.
Funksjon 1
Styring av egenforbruk over tid
Når en bestemt effekt P1 er generert i en bestemt tid T1, aktiveres funksjonen og forbrukeren kobles til.
Omformeren forblir i egenforbruksmodus i løpetiden T2. Etter løpetiden T2 avslutter omformeren egenforbruket.
Intervallet er over. Med alternativet Aktivering kan dette intervallet gjentas flere ganger.
1 | Effektgrense |
2 | Innmatning til det offentlige strømnettet |
3 | Egenforbruk via egenforbrukskontakt |
P1: Effektgrense
Denne effekten (i watt) må minst genereres (f.eks. 1000 W) for at forbrukeren skal kobles til. Verdier fra 1 til 999 000 watt er tillatt.
T1: Periode med stabil overskridelse av effektgrensen (P1)
I løpet av denne tiden (i minutter) må omformeren overskride den innstilte effektgrensen før forbrukeren kobles til. Verdier fra 1 til 720 minutter (= 12 timer) er tillatt.
T2: Driftstid
I denne perioden (i minutter) kobles den tilkoblede forbrukeren til når de to foregående betingelsene er oppfylt. Verdier fra 1 til 1440 minutter (= 24 timer) er tillatt. Hvis omformeren slås av, avsluttes driftstiden. Driftstiden avsluttes og fortsetter ikke igjen hvis omformeren ikke har produsert strøm i tre timer.
TA: Aktiveringsfrekvens [antall/dag]
Antall/dag angir hvor mange ganger per dag egenforbruket aktiveres.
Funksjon 2
Styring av egenforbruket via effektstørrelsen
Hvis en bestemt effektstørrelse P1 produseres (f.eks. 1000 W), slår omformeren seg på.
Hvis effektstørrelsen P2 ikke nås (f.eks. 700 W), avslutter omformeren egenforbruket og mater igjen strøm inn i nettet.
1 | Innkoblingsgrense |
2 | Slå av-grense |
3 | Egenforbruk via egenforbrukskontakt |
4 | Innmatning til det offentlige strømnettet |
P1: Innkoblingsgrense
Denne effekten (i watt) må minst genereres for at forbrukeren skal kobles til. Verdier fra 1 til 999 000 watt er tillatt.
P2: Slå av-grense
Hvis den produserte effekten synker under denne verdien, kobles forbrukeren ut.
Flere alternativer
La koblingsutgangen være aktivert ved effektfall eller feil
Med denne funksjonen avsluttes egenforbruket først etter den innstilte forsinkelsestiden T1. Ved effektfall, feil (Tx) og når avstengningsgrensen overskrides, forblir forbrukeren tilkoblet i den innstilte tiden (T1).
Hvis feilen eller effektfallet varer kortere enn den innstilte forsinkelsestiden, forblir egenforbruket koblet til.
P1: Effektgrense
T1: Forsinkelsestid ved effektfall/feil
Tx: Feil, effektfall eller svikt i omformeren
Stiplet område: Egenforbruk aktivt
