Konfigurere egenforbruksstyring for varmepumper (SG-Ready)
Bruk av SG-Ready-funksjonaliteten er en enkel og kostnadseffektiv løsning for å øke egenforbruket av solcelleenergi ved hjelp av en varmepumpe. Omformeren gir mulighet til å styre en SG-Ready-kompatibel varmepumpe.
Driftstilstand 2 (normal drift) og driftstilstand 3 (oppstartanbefaling) i SG-Ready-spesifikasjonen støttes.
Varmepumpen/varmeelementet slås på når de innstilte betingelsene er oppfylt. SG-Ready-modus kan konfigureres via omformerens webservermeny.
I denne modusen brukes koblingssignalet til å gi varmepumpen en oppstartsanbefaling (i henhold til driftsmodus 3 i SG-Ready-spesifikasjonen). I denne driftsmodusen kjører varmepumpen i forsterket drift for romoppvarming og varmtvannsberedning.
Den konfigurerte innkoblingsgrensen bør derfor minst tilsvare strømforbruket som er nødvendig for forsterket drift.
For mer informasjon om tilkobling og strømforbruk, se bruksanvisningen til varmepumpen.

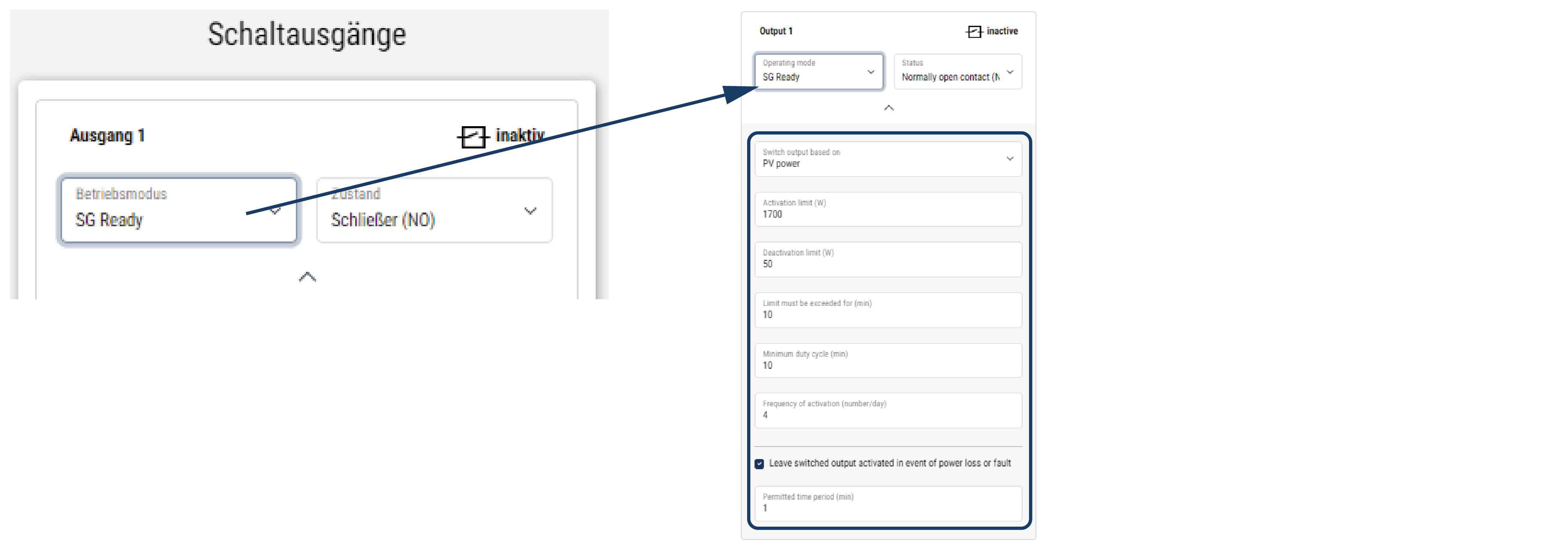

Eksempel på innstilling av webserver
Det brukes koblingsutgang nr. 1 (OUT1). Denne skal koble på grunnlag av overskuddsstrøm fra nettet. Forsterket drift av varmepumpen (driftsmodus 3) krever ifølge produsenten 1700 W.
Innkoblingsgrensen settes til den effekten som er nødvendig for forsterket drift, nemlig 1700 W.
Under utkoblingsgrense angis 50 W.
Så snart effekten på 1700 W overskrides i den innstilte perioden, aktiveres utgangen for den valgte varigheten, men minst i 10 minutter. Nettoverskuddet synker under utkoblingsgrensen til ca. 0 W så snart varmepumpen går over til forsterket drift.
Etter at minimumsinnkoblingstiden er utløpt, blir koblingsutgangen igjen inaktiv.
I feltet Hyppighet av aktivering kan du angi hvor mange ganger den ovenfor beskrevne funksjonen maksimalt kan gjentas per dag.
INFORMASJON
Hvis utgangen skal kobles på grunnlag av PV-effekt, anbefaler vi å legge til grunnlasten for husets forbruk (ca. 150 til 500 W) til inn- og utkoblingsgrensen.
SG-Ready-innstillinger
| Parameter | Forklaring |
|---|---|
| Utgangen kobles på grunnlag av | nettoverskudd eller PV-effekt. |
| Innkoblingsgrense [W] | Fra denne verdien aktiveres koblingsutgangen. |
| Slå av-grense [W] | Under denne verdien deaktiveres koblingsutgangen. |
| Grensen må overskrides i [min] | Inn-/utkoblingsgrensen må overskrides med angitt tid i minutter før koblingsutgangen aktiveres/deaktiveres. Dette forhindrer at enheter slås av og på gjentatte ganger, for eksempel når det midlertidig ikke er PV-energi tilgjengelig. 10 minutter er et fornuftig valg her. |
| Minimum innkoblingstid [min] | Koblingsutgangen forblir aktiv minst så lenge til den innstilte tiden er nådd. Dette forhindrer at enheter slås av og på gjentatte ganger. SG-Ready-spesifikasjonen angir at signalet må være aktivt i minst 10 minutter. Det er derfor ikke mulig å stille inn en lavere verdi. |
| Aktiveringsfrekvens [antall/dag] | Angir maksimalt antall aktiveringer per dag. For varmepumper anbefales det å angi maksimalt 10 aktiveringer per dag. |
