Koble til nettledningen

FARE

danger

Livsfare på grunn av strømstøt og elektrisk utladning!

  • Koble enheten fra strømnettet og sikre den mot å bli slått på igjen.

FORSIKTIG

caution

Brannfare på grunn av overstrøm og oppvarming av nettledningen

Hvis nettledningene er for små, kan de bli varme og forårsake brann.

  • Bruk passende tverrsnitt.
  • Installer en strømbryter for å sikre mot overstrøm.



INFORMASJON

Info

Ved alle arbeider inne i omformeren må det kun brukes isolerte verktøy for å forhindre kortslutning.

INFORMASJON

Info

Dette produktet kan forårsake likestrøm i den ytre beskyttelsesjordlederen. Som feilstrømsbeskyttelsesanordning (RCD) kan det brukes en RCD av type A eller B ≤ 300 mA på vekselstrømsiden. Bruk av en RCD av type A godkjennes i webserveren under Service > Generelt > Eksterne maskinvareinnstillinger > Feilstrømsbeskyttelsesanordninger. (Standardinnstilling: RCD type A godkjent).

INFORMASJON

Info

Se de tekniske dataene for dimensjonering av den nødvendige AC-ledningsbeskyttelseskontakten.

Enkeltrådede kabler (type NYY-J eller NYM-J) uten ledningsender kan brukes med AC-tilkoblingsterminalen.

Ved bruk av kabler med tynne ledere (type H05../H07RN-F) må det brukes ledningsender. Her må det tas hensyn til at kontaktlengden er 18 mm.



  1. Sett DC-bryteren på omformeren i posisjon «Off ».
  2. Koble husnettet fra strøm.
  3. Sikre husets sikringer mot tilbakekobling.

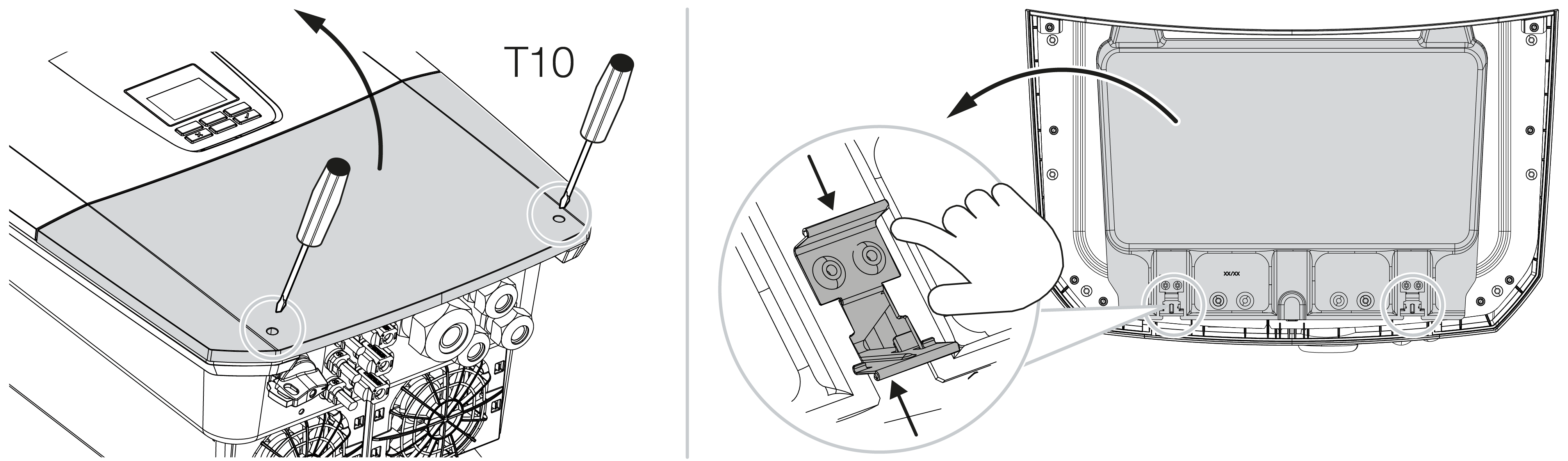

  4. Fjern skruene på det nedre dekselet og ta av dekselet.
  5. Trykk sammen låsen og fjern dekselet til tilkoblingsrommet.
  7. Legg nettkabel fra strømfordeleren til omformeren på riktig måte.
  8. Før nettkablet inn i omformeren og tett med tetningsring og overtrekksmutter. Tetningsringen kan tilpasses nettkablet ved å skrelle av de enkelte tetningsringene fra innsiden og ut. Stram overtrekksmutteren med det angitte dreiemomentet.
  10. Hvis skruene ikke brukes, la tetningsringen bli sittende i skruene.

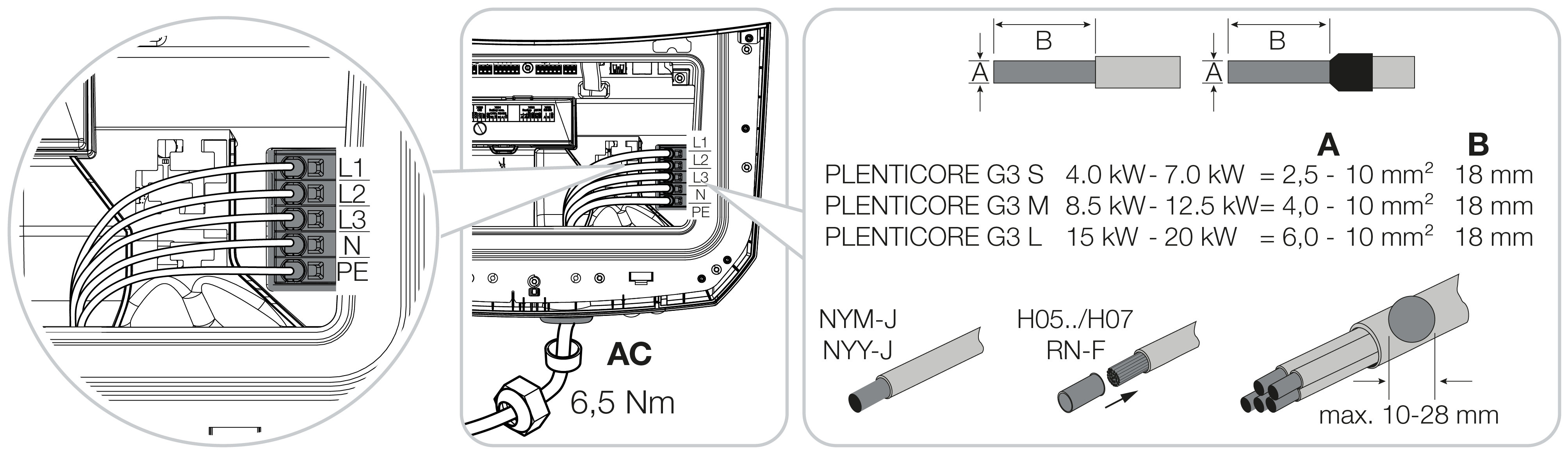

  11. Koble ledningene til nettkablet til AC-tilkoblingsklemmen i henhold til merkingen.
    Omformeren har fjærklemlister for tilkobling av AC-ledningene. Her skal ledningene føres inn i de store runde åpningene på tilkoblingsklemmen. Ved bruk av flertrådskabler skal det brukes ledningsender.
  12. Installer en jordfeilbryter og en overstrømsbryter i nettkablet mellom omformeren og innmatingsmåleren for å sikre mot overstrøm.
  13. I land hvor en andre PE-tilkobling er påkrevd, må denne kobles til det merkede stedet på kabinettet (utvendig).
  2. AC-tilkoblingen er tilkoblet.
