Første oppstart via display

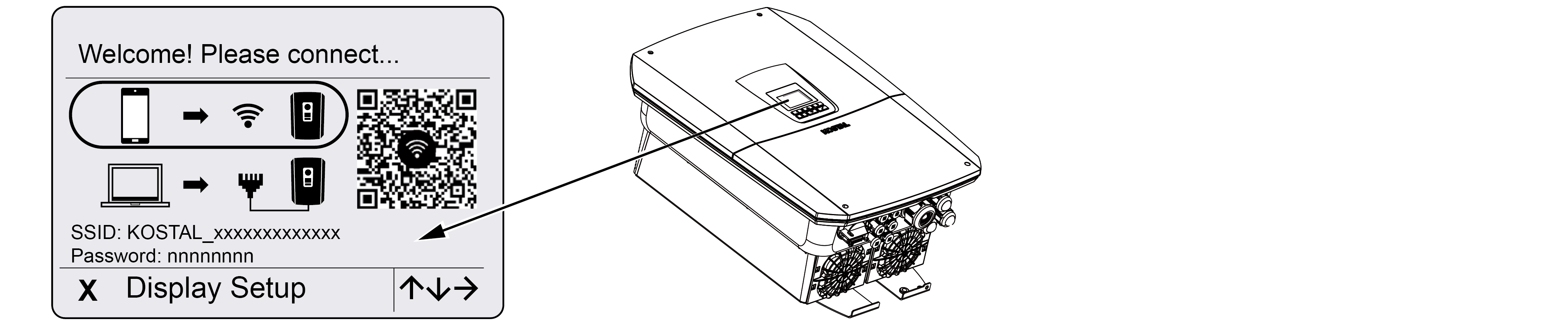

Første igangkjøring utføres via displayet på omformeren. Her legges dataene inn på omformeren.

  1. Trykk på X på omformeren for å starte installasjonen via displayet.
  2. Menyen Språk vises.
  3. Velg Språk med piltastene og bekreft med ENTER.
  1. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  2. Menyen Tilleggsvalg vises på displayet.

  3. INFORMASJON

    Info

    Via dette punktet kan alternativer aktiveres ved å taste inn en aktiveringskode i omformeren. Aktiveringskoden for å koble f.eks. en batteri til DC-inngang 3 på omformeren kan kjøpes via vår nettbutikk.

  4. INFORMASJON

    Info

    Under Aktiverte alternativer vises de tilleggsalternativene som for øyeblikket er aktivert.

  5. VelgAktiver alternativ og bekreft med ENTER.
  6. Skriv inn koden du tidligere har kjøpt på KOSTAL Solar Webshop.
  7. Bekreft til slutt inntastingen med √.
  1. Trykk på pilknappen til høyre for å gå til neste installasjonspunkt.
  2. Menyen Multi Device Control vises.
  3. Velg under Multi Device Control hvordan omformeren skal konfigureres. Følgende valg vil deretter bli tatt hensyn til ved første installasjon.
    Du finner mer informasjon om dette i kapitlet Multi Device Control.

    Som MDC-vert: Omformeren kan styre andre omformere som er koblet til den via LAN-kabel. Det skal være tilkoblet en batteri til omformeren. Hvis det ikke er tilkoblet noen batteri til MDC-vertsomformeren, kan det heller ikke tilkobles noen batteri til noen andre MDC-klientomformere. Hvis det finnes flere MDC-omformere med tilkoblet batterisystem i anlegget, må tilleggsoptionen Batterikontroll med MDC være aktivert på MDC-vertsomformeren.

    Som MDC-klient: Omformeren styres via en MDC-vert-omformer. En batteri som er koblet til MDC-klient-omformeren, styres via MDC-vert-omformeren. For dette må tilleggsoptionen Batteristyring med MDC aktiveres på MDC-vert-omformeren.

    Ingen MDC: Omformeren som enkeltstående enhet (stand alone) kan ikke styre andre omformere og er ikke koblet til noen andre omformere. Dette valget må gjøres hvis ingen andre enheter skal styres via omformeren eller hvis andre enheter (f.eks. omformer G1 / Wallbox) styres via en KSEM.
  1. Trykk på pilknappen til høyre for å gå til neste installasjonspunkt.
  2. Menyen Systemkomponenter vises.
  3. Velg komponentene som skal tas med i betraktningen ved første oppsett (PV-generatorer, installert energimåler, tilkoblet batteri, en KOSTAL BackUp Switch eller en automatisk Backup Box).
    Velg punktene med piltastene og bekreft med ENTER.
    Punktene blir deretter tatt med i den første installasjonen.
  4. Når du er ferdig med valget, trykker du på Bekreft med piltastene og bekrefter med ENTER.

INFORMASJON

Info

Avhengig av valg av systemkomponenter kan noen menypunkter legges til eller fjernes.

  1. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  2. Menyen Dato og klokkeslett vises.
  3. Velg tidssone og still inn dato/klokkeslett, eller la den beregne dette automatisk, og bekreft med ENTER.

  4. INFORMASJON

    Info

    Ved å angi dato og klokkeslett sikres det at de nedlastede loggdataene får riktig tidsangivelse.

  5. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  6. Menyen Nettverkstilkobling vises.
  7. Velg det aktuelle menypunktet med piltastene og bekreft med ENTER.
  8. Velg feltet «Energimåler» med piltastene og trykk ENTER . Velg den installerte energimåleren fra listen og bekreft med ENTER .
  1. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  2. Menyen Solar Portal vises på displayet.
  3. Velg det aktuelle menypunktet med piltastene.
  4. Trykk på ENTER, velg det solportalen som brukes, og bekreft med ENTER.
  5. For å aktivere overføringen, merk av punktet og bekreft med ENTER.
  6. Overføringen aktiveres.
  7. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  8. Menyen Modbus/SunSpec (TCP) vises.
  9. Hvis du trenger Modbus-/SunSpec-protokollen via TCP, for eksempel for ekstern tilkoblet overvåking av omformeren, kan du aktivere denne her.
    For omformere som er konfigurert som MDC, kan ikke protokollen deaktiveres.
    For å aktivere Modbus-/SunSpec-protokollen, merk av for punktet og bekreft med ENTER.
  10. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  11. Menyen Oppdateringer vises på displayet.
  12. Velg oppdateringsmetoden for installasjon av fremtidige programvareoppdateringer på omformeren og bekreft med ENTER.

  13. INFORMASJON

    Info

    Du kan velge mellom systemoppdateringsmetodene manuelle oppdateringer, varsle om oppdateringer eller automatiske oppdateringer. Metoden automatiske oppdateringer anbefales.

    For systemoppdateringsmetodene «Informer om oppdateringer» og «Automatiske oppdateringer» er det nødvendig med en internettforbindelse for omformeren.

  14. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  15. Menyen Land/retningslinjer vises på displayet.
  16. Velg landet eller retningslinjen som skal brukes, og bekreft med ENTER.
  17. Trykk på piletasten til høyre for å gå til neste installasjonspunkt.
  18. Innstillinger overføres vises på displayet.
  19. Trykk på ENTER for å lagre innstillingene.

  20. INFORMASJON

    Info

    Hvis det er valgt en feil landinnstilling, kan du tilbakestille denne via menypunktet Land/retningslinje på omformeren.

  21. Innstillingene blir lagret av omformeren.
  22. Når den første oppstarten er fullført, kan du observere omformers oppstartsprosess via menypunktet Systemanalyse og reagere direkte på hendelser eller installasjonsfeil. Du finner mer informasjon om systemanalyse på Meny - Service - Systemanalyse.
  1. Etter installasjonen starter omformeren eventuelt på nytt. Første igangkjøring er fullført.

Omformeren er i drift og kan nå betjenes.

INFORMASJON

Info

Hvis det er tilgjengelig en programvareoppdatering for omformeren, må du installere denne først.

Du finner den aktuelle programvareoppdateringen i nedlastingsområdet for produktet på vår hjemmeside under www.kostal-solar-electric.com

INFORMASJON

Info

I Frankrike er installatøren selv ansvarlig for å skaffe og påføre de ekstra foreskrevne, nødvendige merkene på omformeren og tilførselsledningene.
