Meny - Aktuelle verdier

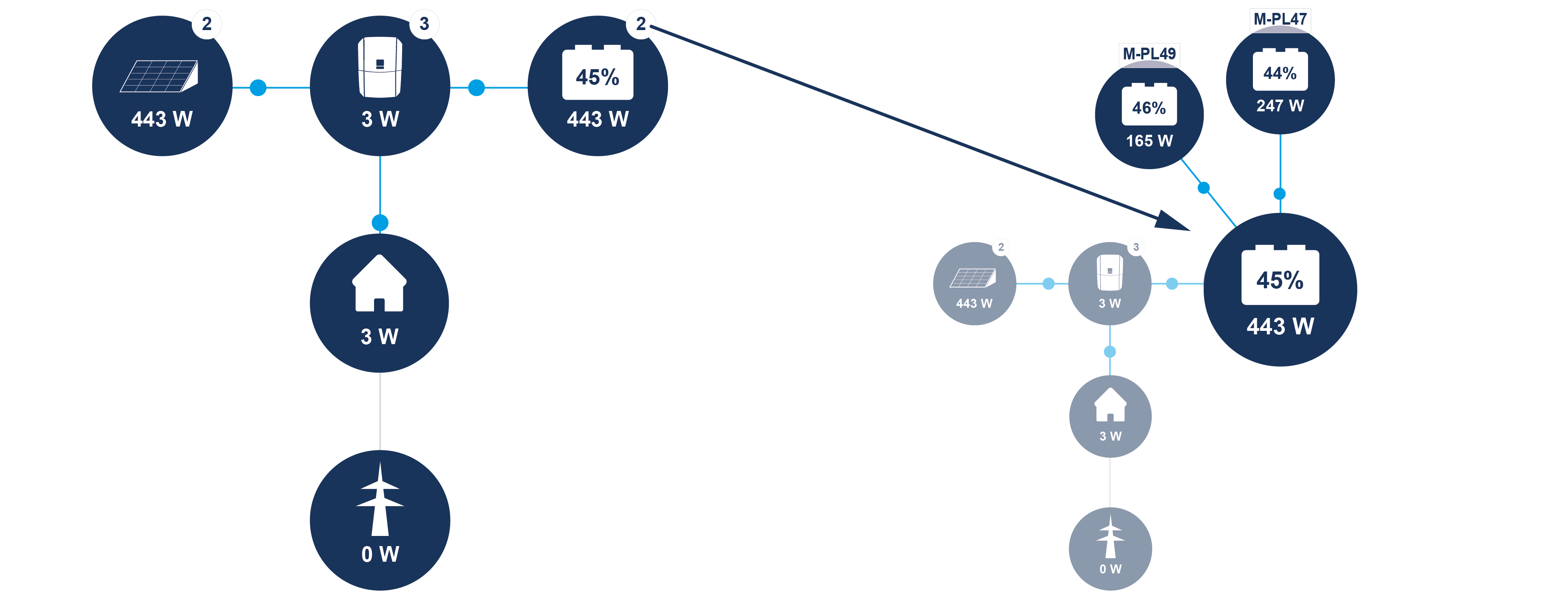

Effektstrømdiagram

Effektstrømdiagrammet viser energistrømmene i solcelleanlegget.

Hvis det finnes MDC-kompatible enheter i anlegget og disse er konfigurert i enhetsbehandleren til MDC-host-omformeren, vises disse som en sum i effektflytdiagrammet.

Et klikk på det enkelte ikonet viser detaljer om de kompatible enhetene som er koblet til MDC-host-omformeren.

Effektstrømdiagrammet er ikke tilgjengelig for MDC-klient-omformere, da summen av alle kompatible MDC-effekter vises samlet i MDC-vert-omformeren.

MDC-klient-enheter kobles til MDC-host-omformeren via enhetsbehandleren.

Brukeren kan få vist de aktuelle ytelsesverdiene for solcelleanlegget (DC), omformeren, batteriet, forbrukerne og strømnettet. Detaljert informasjon kan vises ved å utvide de respektive områdene.

Hvis andre MDC-klient-enheter er koblet til omformeren, vises også disse her.

PV-generator

Visning av generert spenning, strømstyrke og energi fra PV-generatorene per DC-inngang.

Parameter	Forklaring
DC-inngang x	Visning av generert spenning, strømstyrke og effekt for PV-generatorene per DC-inngang.
Effekt	Hvis omformeren er konfigurert som MDC-vert, vises her effekten fra andre omformere som er koblet til MDC-verten via enhetsadministratoren.

Omformer

Viser omformerens aktuelle status og de aktuelle ytelsesdataene for nettssiden (AC), samt hvordan energien er fordelt på fasene.

Parameter	Forklaring
Status	Driftsstatus for omformeren. Mer informasjon om dette finner du på Driftsstatus (display)
Digitale innganger	Signalstatus for tilkoblingsklemmen Digital grensesnitt for rundstyringmottaker (inngang 1–4). Displayet viser om tilførselen, f.eks. fra energileverandøren eller et eksternt batteristyringssystem, for øyeblikket er begrenset. Innstillinger, f.eks. for brukerdefinert reduksjon av aktiv/blind effekt, kan gjøres under Service > Generelt > Digitale innganger. Hvorfor effektstyring?
Utgangseffekt	Viser hvor mye effekt omformeren mater inn i husets strømnett.
Nettfrekvens	Viser gjeldende nettfrekvens.
Cos phi	Viser gjeldende effektfaktor (cos phi).
Regulering til	Viser den aktuelle innstillingen for effektbegrensning. Ved installert energimåler (f.eks. en KOSTAL Smart Energy Meter) i husnettet og innstilt effektbegrensning, skjer det en dynamisk begrensning av den effektive effekten under hensyntagen til husets forbruk. Det betyr at i tillegg til den innstilte effektbegrensningen, legges husets forbruk til inntil den maksimale effektgrensen for omformeren.
Fase x	Viser effektverdiene per fase (x = 1, 2 eller 3)
Utgangseffekt (flere omformere)	Hvis omformeren er konfigurert som MDC-vert, vises effekten fra andre omformere som er koblet til MDC-verten via enhetsadministratoren her.

Batteri

Hvis en batteri er koblet til omformeren og DC-inngangen for denne er aktivert, vises batteriets aktuelle verdier.

INFORMASJON

Hvis alle verdiene er null, er batteriet i hvilemodus. Batteriets status kan vises under Aktuelle verdier > Omformer.

Parameter	Forklaring
Status	Lading: Batteriet lades. Utlading: Energi tas ut av batteriet.
Batteristatus	Normal: Normal tilstand Utjevningslading: Batteriet lades opp fra strømnettet for å beskytte det. Dypavladningsbeskyttelse: Batteriet lades fra nettet for å beskytte det mot dypavladning. Ekstern batteristyring: Batteriet styres via en ekstern kontroll. Batteri hvilemodus: Hvis batteriets ladetilstand faller under den konfigurerte min. SoC, vises denne statusen og batteriet kobles fra systemet. Så snart det er tilstrekkelig overskuddskraft fra solcelleanlegget tilgjengelig, avsluttes hvilemodus og batteriet kobles til igjen. Servicelading: Servicelading kan kun startes av installatøren.
Spenning	Viser batteriets lade-/utladningsspenning.
Strøm	Viser batteriets lade-/utladestrøm.
Effekt	Viser batteriets lade-/utladningseffekt.
Ladestatus	Viser batteriets ladetilstand i %.
Ladingssykluser	Angir batteriets ladingssykluser.

Forbruker / Produsent

Visning av gjeldende husholdningsforbruk og produksjon, samt kildene som dekker husholdningsforbruket.

Parametere	Forklaring
Produsent	Hvis en ekstra produsent er konfigurert i enhetsadministratoren, vises den aktuelle produksjonen her.
Forbruk	Viser det aktuelle forbruket i huset. Hvis en ekstra forbruker er konfigurert i enhetsadministratoren, vises det aktuelle forbruket her.
Ladestasjon	Hvis en Wallbox er konfigurert i enhetsadministratoren, vises det aktuelle forbruket fra Wallboxen her.
Dekkes av	Viser kilden som for øyeblikket dekker husets forbruk.

Nett

Viser de aktuelle ytelsesdataene for nettet (AC).

Parameter	Forklaring
Nett	Innmatning: PV-energi mates inn i det offentlige nettet. Forbruk: Energi hentes fra det offentlige nettet for å dekke husholdningens forbruk.
