Configuratiewizard via de KOSTAL Solar App

INFO

Info

Activeringscodes die vooraf met de KOSTAL Solar App zijn gekocht en ontvangen, worden automatisch naar de omvormer verzonden en kunnen bij de eerste installatie worden gebruikt.

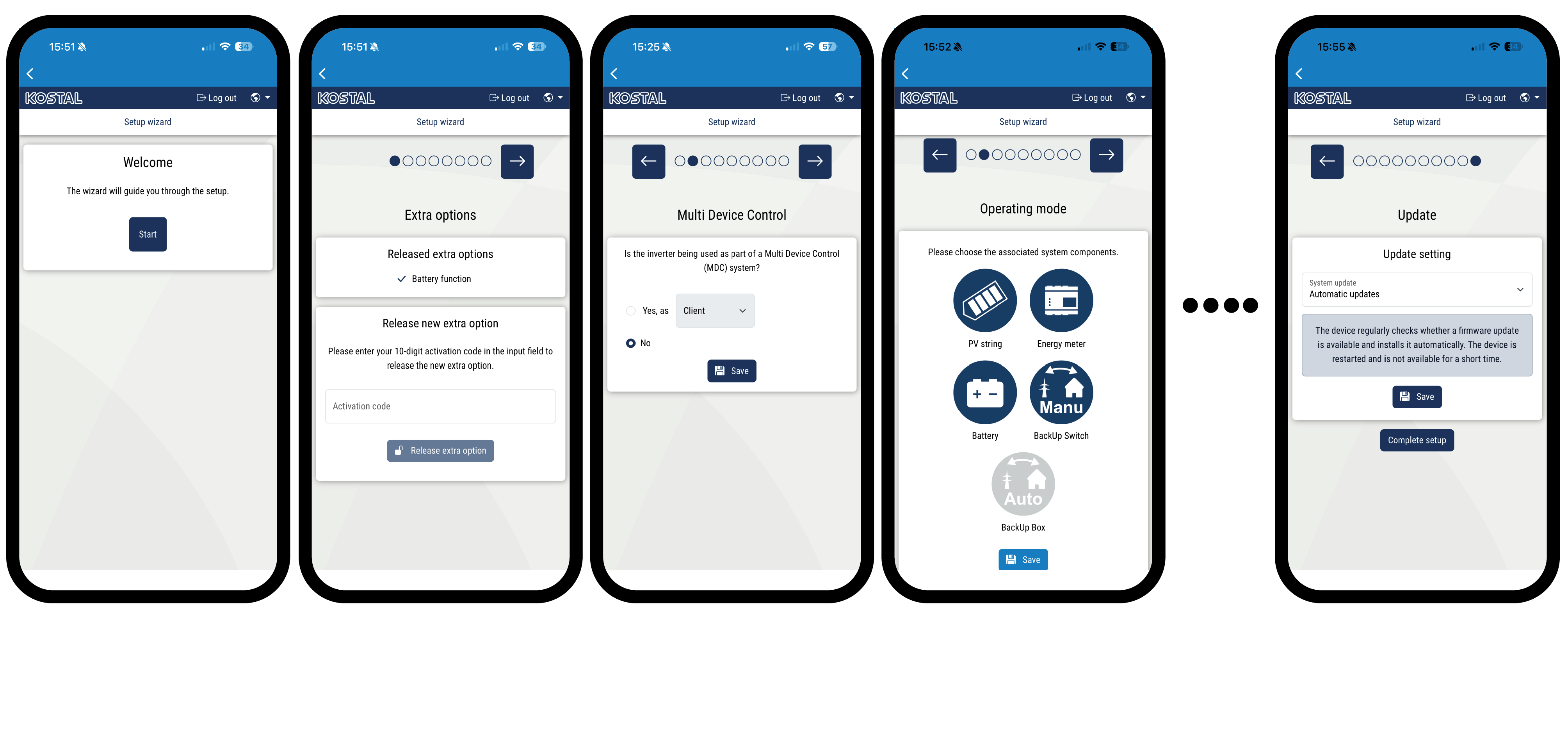

  1. Druk op de pijltoets naar rechts.
  2. Als dit niet automatisch gebeurt, logt u als installateur in op de omvormer met de masterkey en servicecode. De masterkey vindt u op het typeplaatje van de omvormer.
  3. Schakel onder Extra opties de benodigde functies voor deze omvormer vrij (bijv. batterijfunctie). De extra functies zijn doorgaans tegen betaling.
  4. Selecteer onder Multi Device Control (MDC) hoe de omvormer moet worden geconfigureerd. De volgende keuze wordt vervolgens bij de eerste installatie in aanmerking genomen.
    Meer informatie hierover vindt u in het hoofdstuk Multi Device Control.

    Als MDC-host: De omvormer kan andere omvormers of een ENECTOR G2-wallbox aansturen die via een LAN-kabel met hem zijn verbonden. Er moet een accu op de omvormer zijn aangesloten. Als er geen accu op de MDC-host-omvormer is aangesloten, kan er ook op geen enkele andere MDC-client-omvormer een accu worden aangesloten. Als er in de installatie meerdere MDC-omvormers met een aangesloten accusysteem aanwezig zijn, moet de extra optie Multi Battery Control (MBC) op de MDC-host-omvormer zijn geactiveerd.

    Als MDC-client: De omvormer wordt aangestuurd via een MDC-host-omvormer. Een accu die is aangesloten op de MDC-client-omvormer wordt aangestuurd via de MDC-host-omvormer. Hiervoor moet de extra optie Multi Battery Control (MBC) op de MDC-host-omvormer worden geactiveerd.

    Geen MDC: De omvormer (stand-alone) kan geen andere omvormers aansturen en is niet verbonden met een andere omvormer. Deze keuze moet absoluut worden gemaakt wanneer er geen apparaten via de omvormer moeten worden aangestuurd of wanneer andere apparaten (bijv. omvormer G1 / Wallbox G1) via een KSEM worden aangestuurd.
  5. Selecteer onder Bedrijfsmodus welke componenten moeten worden meegenomen tijdens de eerste configuratie (fotovoltaïsche generatoren, geïnstalleerde energiemeter, aangesloten batterij, een KOSTAL BackUp Switch of een automatische Backup Box). De volgende opties worden vervolgens meegenomen tijdens de eerste configuratie.
  6. Volg de instructies van de wizard voor de eerste configuratie.
  7. Sla elke pagina op met de knop Opslaan.
  8. Druk op de pijltoets naar rechts om naar de volgende pagina te gaan.
  9. Installatie voltooid.

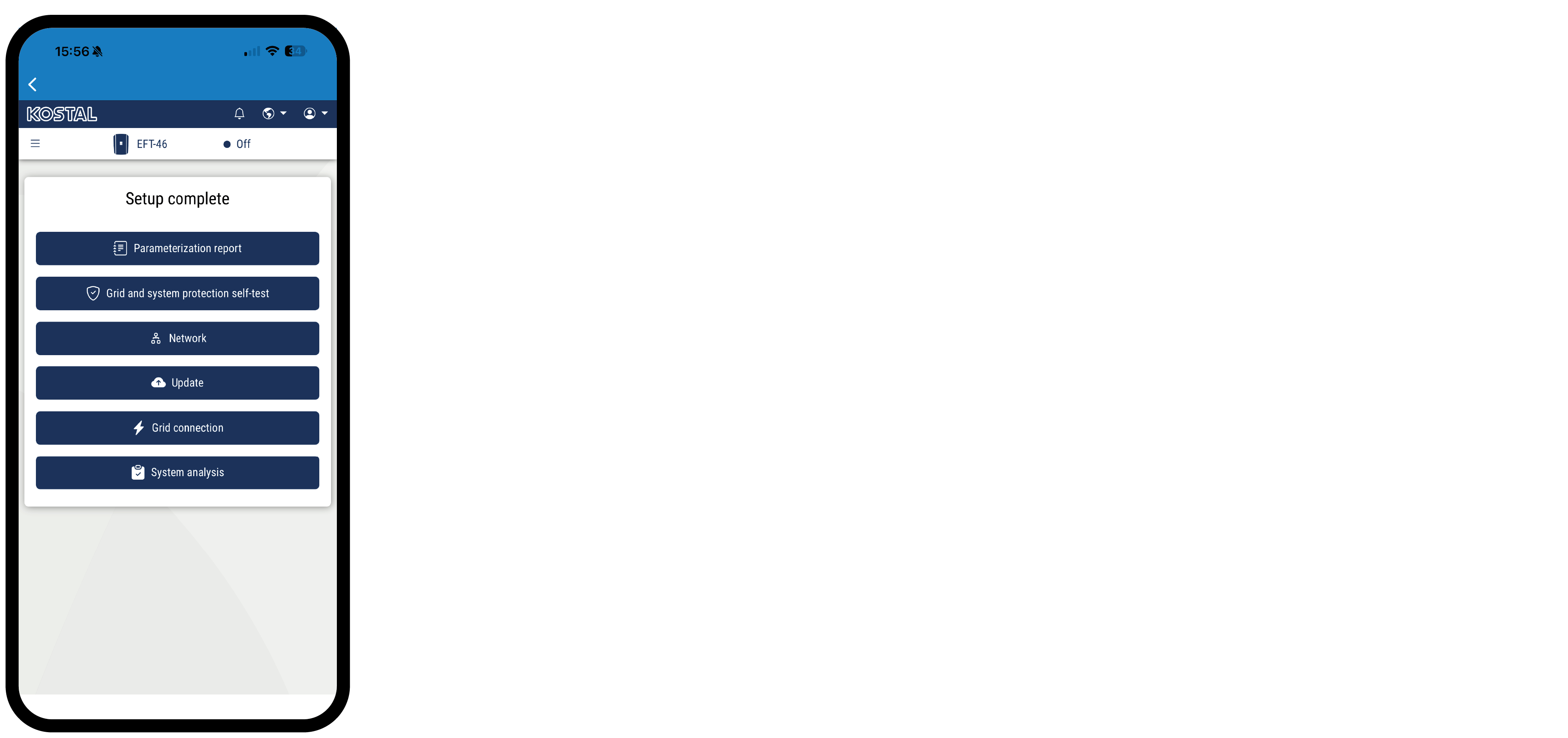

  1. Na afloop van de eerste ingebruikname kunt u via de menuoptie Systeemanalyse de startprocedure van de omvormer bekijken en direct op gebeurtenissen of installatiefouten reageren. Ga voor meer informatie over Systeemanalyse naar Menu - Service - Systeemanalyse.
  2. Voer een update uit om de omvormer te actualiseren.
  3. Tot slot kunt u nog de netwerkinstellingen wijzigen, het parameterrapport downloaden en, indien nodig, de zelftest van de NA-beveiliging starten.
  1. De omvormer is nu geïnstalleerd en klaar voor gebruik.
