Menedżer urządzeń
Menedżer urządzeń jest wyświetlany tylko na falowniku skonfigurowanym jako falownik MDC Host. Przypisanie falownika jako falownika MDC Host lub MDC Client jest ustalane podczas pierwszego uruchomienia.
Skonfigurowane urządzenia są następnie wyświetlane na wykresie przepływu energii w sekcji „Wartości chwilowe ”.
Falownikiem MDC-Host może być wyłącznie falownik PLENTICORE G3 lub PLENTICORE BI G3.

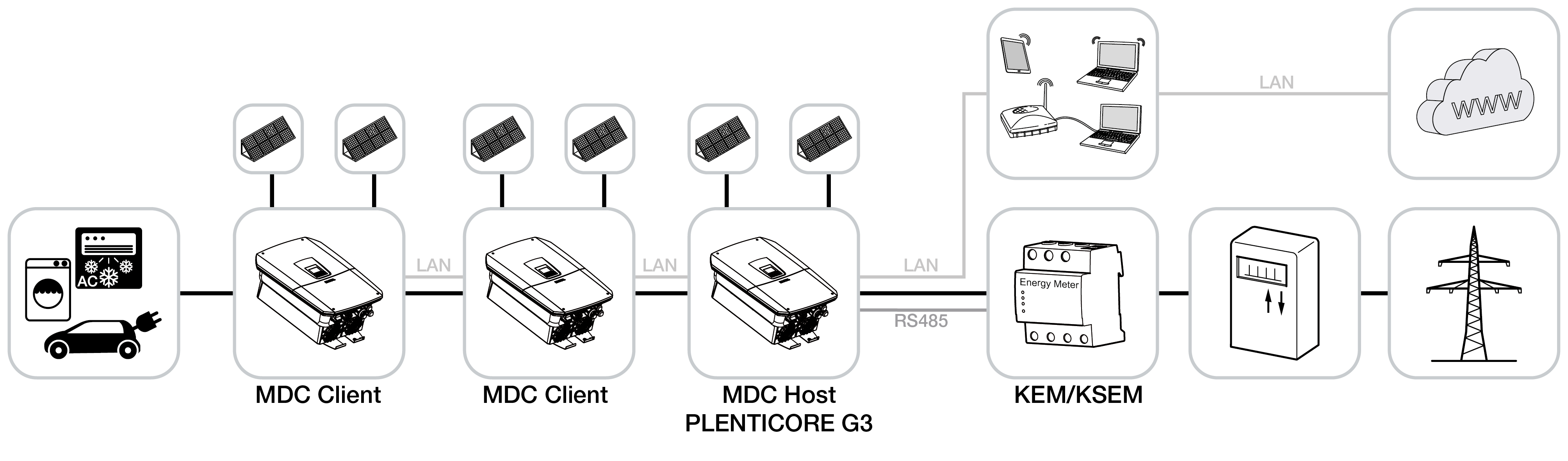

Multi Device Control (MDC) służy do sterowania i monitorowania kompatybilnych urządzeń (np. falowników) w tej samej sieci domowej za pośrednictwem falownika MDC-Host.
Falownik MDC host może pracować bez baterii lub z baterią. Jeśli w systemie sieciowym używana jest bateria, musi ona być podłączona do falownika MDC host.

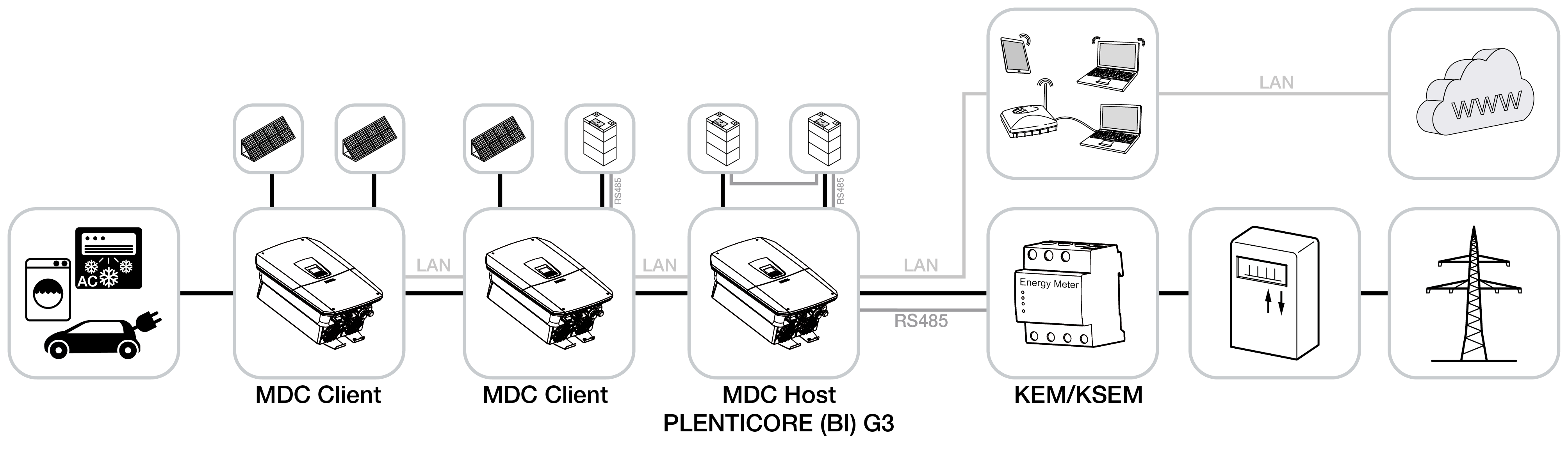

Dzięki płatnemu rozszerzeniu produktu/opcji dodatkowej Multi Battery Control (MBC) możliwe jest wykorzystanie dodatkowych akumulatorów w maksymalnie 2 kolejnych falownikach klienckich MDC w instalacji. W takim przypadku jeden akumulator musi być podłączony do falownika głównego MDC. Ponadto akumulator o największej pojemności magazynowej musi być podłączony do falownika głównego MDC lub wszystkie akumulatory muszą mieć taką samą pojemność magazynową.
Więcej informacji na temat podłączania i konfiguracji kilku falowników KOSTAL za pomocą Multi Device Control (MDC) można znaleźć w dokumencie„Podłączanie i konfiguracja kilku falowników KOSTAL za pomocą MDC”.
W menu Menedżer urządzeń wyświetlane są wszystkie kompatybilne urządzenia, które zostały automatycznie wykryte w sieci domowej przez host MDC. Po pierwszym uruchomieniu falownika hosta MDC można je dodać do sterowania/wizualizacji MDC.
Za pomocą opcji Dodaj ręcznie można połączyć urządzenia z falownikiem MDC Host. W zależności od urządzenia można je następnie odczytać lub dodatkowo sterować nimi.
INFORMACJA
Podwójne sterowanie/regulacja
W przypadku korzystania z funkcji Multi Device Control (MDC) nie wolno równolegle korzystać ze sterowania za pośrednictwem licznika KOSTAL Smart Energy Meter (KSEM). Oznacza to, że w liczniku KOSTAL Smart Energy Meter (KSEM) nie mogą być skonfigurowane żadne urządzenia w pozycji menu „Falownik ”. Aktywne ograniczenie mocy konfiguruje się wyłącznie za pośrednictwem falownika hosta MDC i musi być wyłączone w KSEM.
Jeśli w sieci domowej znajdują się urządzenia niekompatybilne, które mogą być sterowane wyłącznie za pośrednictwem KSEM (np. PLENTICORE plus G1 lub ENECTOR G1), nie można wykorzystać MDC do sterowania. W takim przypadku falownik należy skonfigurować w trybie samodzielnym (patrz Tryb pracy), a wszystkie urządzenia, które mają być sterowane, należy skonfigurować w KSEM.
Falownik łączy się z hostem MDC poprzez wywołanie ustawień falownika, wybranie typu (np. PLENTICORE), a następnie kliknięcie przycisku „Połącz ”.
|
Parametr |
Objaśnienie |
|---|---|
Podłączone urządzenia | Wyświetla wszystkie urządzenia podłączone do falownika MDC Host. Producent: Wyświetla producenta urządzenia Nazwa: nazwa urządzenia Adres IP: adres IP urządzenia Status: Zielony haczyk oznacza, że urządzenie jest podłączone. Czerwony znak X oznacza, że nie można nawiązać połączenia lub wystąpił błąd. Kliknięcie na urządzenie powoduje otwarcie ustawień. Można je dostosować. Opcja „Rozłącz” powoduje rozłączenie z falownikiem MDC Host. W sekcji „Informacje” można uzyskać aktualne wartości mocy urządzenia. Dodaj ręcznie: za pomocą tego przycisku można połączyć urządzenia, dla których dane należy wprowadzić ręcznie lub które nie pojawiają się na dolnej liście. |
Dostępne urządzenia | Wyświetla wszystkie kompatybilne urządzenia, które zostały wykryte w sieci domowej przez falownik hosta MDC. Za pomocą przycisku „Aktualizuj” można przeszukać sieć domową w poszukiwaniu nowych urządzeń. Producent: Wyświetlanie producenta urządzenia Nazwa: nazwa urządzenia Adres IP: adres IP urządzenia Ustawienia (koło zębate): W tym miejscu można połączyć urządzenie z falownikiem MDC-Host. W tym celu należy wypełnić wszystkie pola. Następnie urządzenie zostanie połączone z falownikiem MDC-Host za pomocą opcji „Połącz ”. |
Łączenie urządzeń
Kompatybilne urządzenia są podłączane do hosta za pomocą menedżera urządzeń, a także można je podłączyć za pomocą przycisku „Dodaj ręcznie ”. Mogą to być np. stacja ładowania ENECTOR G2, pompa ciepła lub falownik innej marki, których zużycie energii jest mierzone za pomocą podłączonego przed nimi licznika energii Shelly, TQ lub KOSTAL.
Dostępne są następujące klasy urządzeń:
|
Parametr |
Objaśnienie |
|---|---|
Falowniki | Należy podłączyć falownik KOSTAL. Na schemacie przepływu energii urządzenie to jest wyświetlane jako falownik. |
Odbiornik | Należy podłączyć odbiornik (np. pompę ciepła) lub obwód elektryczny za pośrednictwem licznika energii marek Shelly, TQ lub KOSTAL (KSEM). Na schemacie przepływu energii urządzenie to jest wyświetlane jako oddzielny odbiornik w domu. |
Generator | Należy podłączyć źródło energii (np. falownik innej marki, elektrownię balkonową) lub obwód elektryczny za pomocą licznika energii marek Shelly, TQ lub KOSTAL (KSEM). Na schemacie przepływu energii urządzenie to jest wyświetlane jako źródło energii w domu. |
Stacja ładowania | Należy podłączyć stację ładowania KOSTAL ENECTOR G2. Na schemacie przepływu energii urządzenie to jest wyświetlane jako stacja ładowania. |
Można wybrać następujących producentów. Wyświetleni producenci zależą od wstępnego wyboru klasy urządzeń:
|
Parametr |
Objaśnienie |
|---|---|
KOSTAL | Należy podłączyć produkt marki KOSTAL. Opcja pojawia się po wybraniu klasy urządzeń: falownik, odbiornik, generator i stacja ładowania. |
Shelly | Należy podłączyć licznik energii Shelly. Pojawia się po wybraniu klasy urządzeń „Odbiornik” lub „Generator”. |
TQ | Należy podłączyć licznik energii TQ. Pojawia się po wybraniu klasy urządzenia „Odbiorca” lub „Wytwórca”. |
Można wybrać następujące typy. Wyświetlane typy zależą od wyboru producenta:
|
Parametr |
Objaśnienie |
|---|---|
Typ falownika Może to być np. PLENTICORE lub PIKO CI. | W tym miejscu należy wybrać falownik, który ma zostać podłączony. |
Shelly | Produkt marki Shelly należy podłączyć jako oddzielny licznik energii dla odbiorników. Obecnie zatwierdzone są następujące produkty Shelly od generacji Gen2/Gen3, podłączone przez sieć LAN/Wi-Fi:
|
TQ | Produkt z serii TQ powinien zostać podłączony jako oddzielny licznik energii dla odbiorców/wytwórców. Obecnie dopuszczone są następujące produkty:
|
KOSTAL | Należy podłączyć inteligentny licznik energii KOSTAL. |
ENECTOR G2 | Należy podłączyć stację ładowania typu ENECTOR G2. |
