Installationsguide

Så snart anslutningen har upprättats öppnas webbsidan för den första inställningen av växelriktaren automatiskt i webbläsaren på den anslutna enheten. Om så inte är fallet, ange växelriktarens IP-adress manuellt i webbläsaren. Adressen visas på växelriktarens display.

INFO

Info

Om ett meddelande visas om att växelriktarens WLAN inte är anslutet till internet och att mobildata ska användas istället, fortsätt att vara ansluten till växelriktarens WLAN.

INFO

Info

Aktiveringskoder som köpts och mottagits i förväg med KOSTAL Solar App överförs automatiskt till växelriktaren och kan användas vid den första konfigurationen.

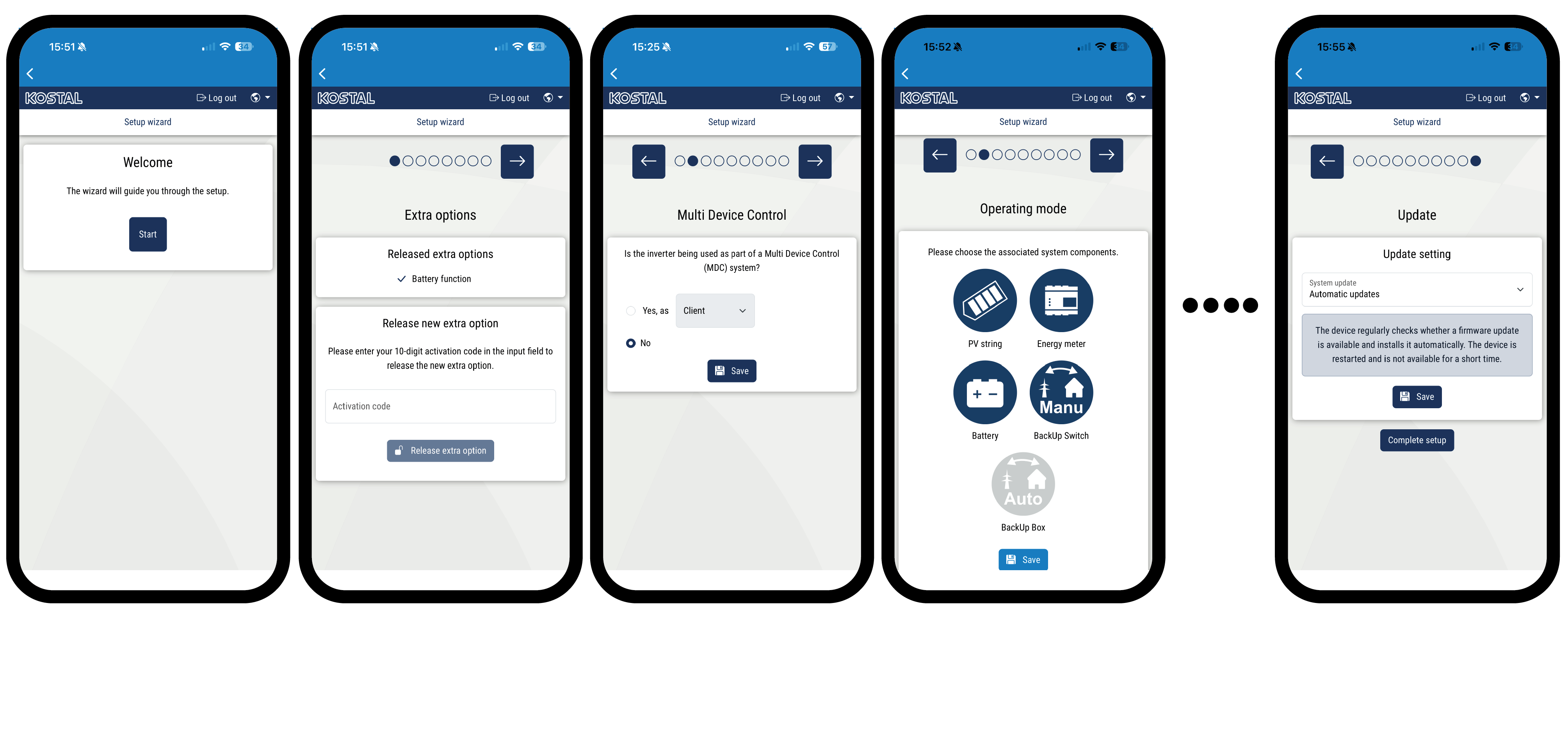

  1. Tryck på högerpilen.
  2. Om det inte sker automatiskt loggar du in som installatör med huvudnyckeln och servicekoden på växelriktaren. Huvudnyckeln finns på växelriktarens typskylt.
  3. Aktivera de nödvändiga funktionerna för denna växelriktare (t.ex. batterifunktion) under tilläggsoptioner. Tilläggsfunktionerna är vanligtvis avgiftsbelagda.
  4. Välj under Multi Device Control hur växelriktaren ska konfigureras. Följande val beaktas sedan vid den första installationen.
    Mer information finns i kapitlet Multi Device Control.

    Som MDC-värd: Växelriktaren kan styra andra växelriktare som är anslutna till den via LAN-kabel. En batteri bör vara ansluten till växelriktaren. Om ingen batteri är ansluten till MDC-värdväxelriktaren kan ingen batteri anslutas till någon annan MDC-klientväxelriktare. Om det finns flera MDC-växelriktare med anslutna batterisystem i anläggningen måste tillvalet Batteristyrning med MDC vara aktiverat på MDC-värdväxelriktaren.

    Som MDC-klient: Växelriktaren styrs via en MDC-värdväxelriktare. Ett batteri som är anslutet till MDC-klientväxelriktaren styrs via MDC-värdväxelriktaren. För detta måste tillvalet Batteristyrning med MDC aktiveras på MDC-värdväxelriktaren.

    Ingen MDC: Växelriktaren som fristående enhet (stand alone) kan inte styra andra växelriktare och är inte ansluten till någon annan växelriktare. Detta val måste göras om inga andra enheter ska styras via växelriktaren eller om andra enheter (t.ex. växelriktare G1 / Wallbox) styrs via en KSEM.
  5. Under Driftsätt väljer du vilka komponenter som hänsyn ska tas till vid den första inställningen (solcellsgeneratorer, installerad energimätare, anslutet batteri, en KOSTAL-backup-switch eller en automatisk backup-box). Hänsyn tas då till följande punkter vid den första installationen.
  6. Följ instruktionerna i installationsguiden.
  7. Spara varje sida med knappen Spara.
  8. Tryck på högerpilen för att gå till nästa sida.
  9. Inställningen är klar.
  11. När den första driftsättningen är klar kan du via menypunkten Systemanalys observera växelriktarens startprocedur och omedelbart reagera på händelser eller installationsfel. Du hittar mer information om systemanalys under Meny - Service - Systemanalys.
  12. För att uppdatera växelriktaren till den senaste versionen, utför en uppdatering.

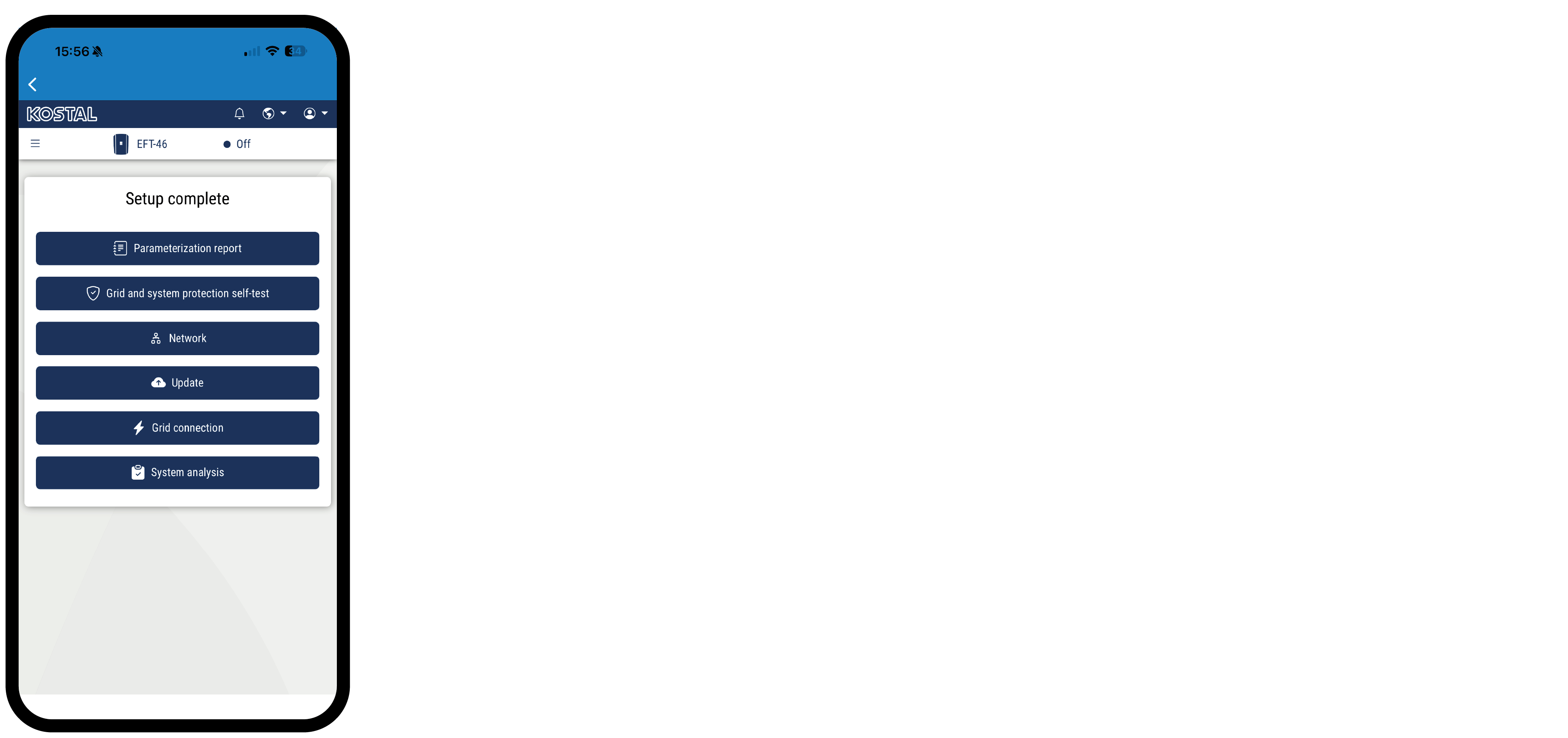

  13. Slutligen kan du ändra nätverksinställningarna, ladda ner parametreringsrapporten och, om nödvändigt, starta självtestet av NA-skyddet.
  1. Växelriktaren är nu konfigurerad och klar att användas.
