Настройка на управлението на собственото потребление за управление на натоварването
Включва потребителите при зададени условия (напр. излишък от фотоволтаична енергия).

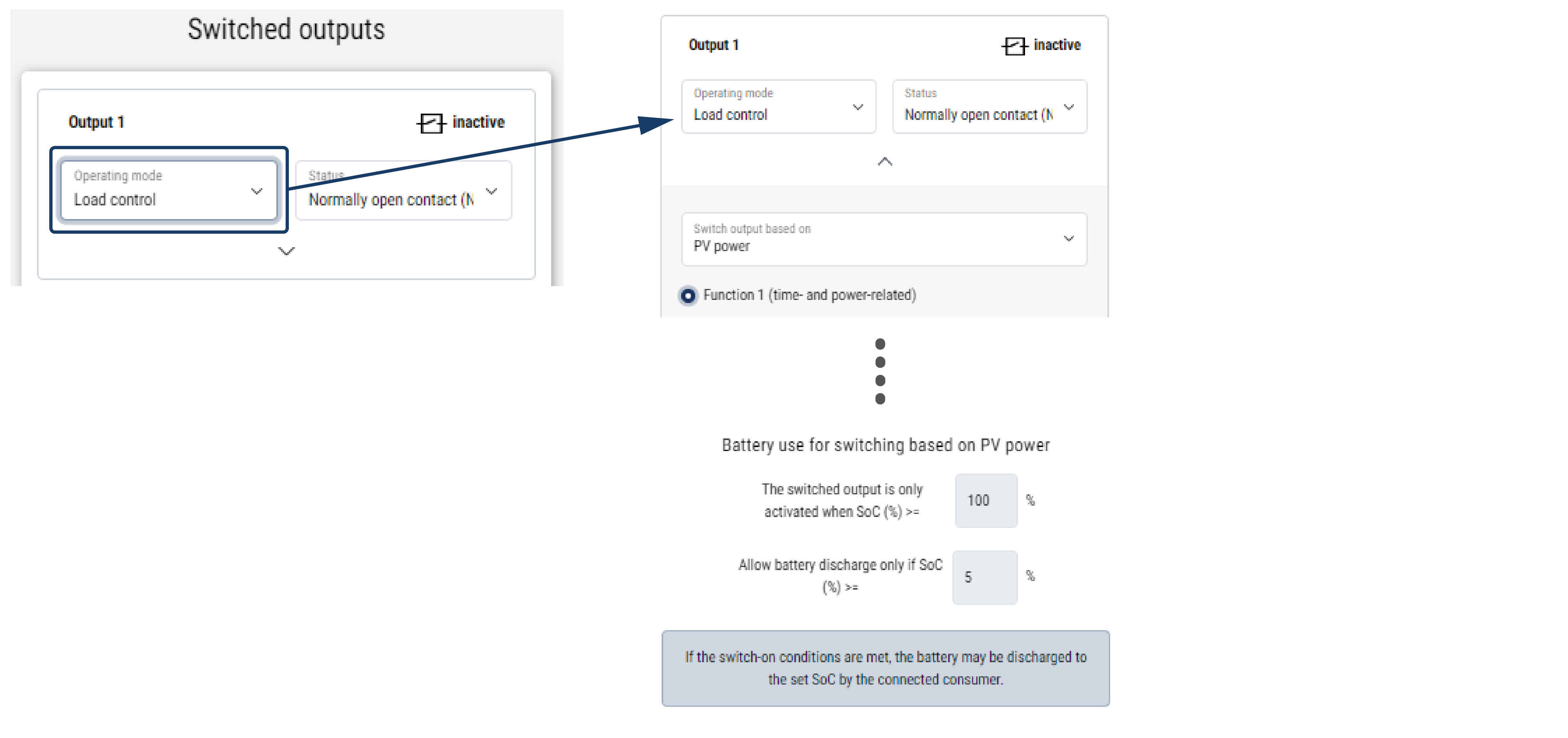

- Изход, например изход 1, и изберете режим на работа „Управление на натоварването “.
- В „Изберете състояние“ изберете дали прекъсвачът да се затвори или отвори, когато зададените условия са изпълнени.
- Изберете зададения изход, например изход 1, и задайте условията.
- Изберете дали превключващият изход да се превключва при определена фотоволтаична мощност или излишък от мрежата.
- Изберете функция 1 или функция 2.
ИНФО
По-подробни обяснения за избора на функция 1 или функция 2 ще намерите по-нататък в главата.
- Въведете стойностите за функцията.
- По желание оставете превключващия изход активиран при спад на мощността или неизправност чрез отметката и въведете период.
- По желание използвайте батерията за превключване въз основа на фотоволтаичната мощност.
- Кликнете върху „Запази“.
- Функцията „Управление на собственото потребление“ е активна.
Функция 1
Управление на собственото потребление във времето
Когато определена мощност P1 е генерирана за определен период от време T1, функцията се активира и потребителят се включва.
Инверторът остава в режим на собствено потребление за времето T2. След изтичане на времето T2 инверторът прекратява собственото потребление.
Интервалът е приключил. С опцията „Активиране“ този интервал може да се повтори няколко пъти.
1 | Ограничение на мощността |
2 | Захранване на обществената електроенергийна мрежа |
3 | Собствено потребление чрез контакт за собствено потребление |
P1: Граница на мощността
Тази мощност (в ватове) трябва да бъде произведена като минимум (напр. 1000 W), за да бъде включен потребителят. Допустими са стойности от 1 до 999 000 вата.
T1: Период на стабилно превишаване на границата на мощността (P1)
За този период (в минути) инверторът трябва да превиши зададената граница на мощността, преди потребителят да бъде включен. Допустими са стойности от 1 до 720 минути (= 12 часа).
T2: Продължителност
За този период (в минути) свързаният потребител се включва, ако са изпълнени и двете предходни условия. Допустими са стойности от 1 до 1440 минути (= 24 часа). Ако инверторът се изключи, продължителността приключва. Продължителността приключва и не се продължава, ако инверторът не е произвеждал електроенергия в продължение на три часа.
TA: Честота на активиране [брой/ден]
Броят/ден показва колко пъти на ден се активира собственото потребление.
Функция 2
Управление на собственото потребление чрез величината на мощността
Ако се генерира определена мощност P1 (напр. 1000 W), инверторът се включва.
Ако мощността P2 не бъде достигната (напр. 700 W), инверторът прекратява собственото потребление и отново подава ток в мрежата.
1 | Граница на включване |
2 | Граница на изключване |
3 | Собствено потребление чрез контакт за собствено потребление |
4 | Захранване в обществената електроенергийна мрежа |
P1: Граница на включване
Тази мощност (в ватове) трябва да бъде произведена, за да се включи потребителят. Допустими са стойности от 1 до 999 000 вата.
P2: Граница на изключване
Ако генерираната мощност падне под тази стойност, потребителят се изключва.
Допълнителни опции
Оставяне на превключващия изход активиран при спад на мощността или неизправност
С тази функция собственото потребление се прекратява едва след изтичане на зададеното време за забавяне T1. При спад на мощността, неизправност (Tx) и при понижаване под границата за изключване потребителят остава включен за зададеното време (T1).
Ако времето на неизправността или спада в мощността е по-кратко от зададеното време за забавяне, собственото потребление остава включено.
P1: Граница на мощността
T1: Време за забавяне при спад на мощността/авария
Tx: неизправност, спад в мощността или отказ на инвертора
Пунктирана област: Активно собствено потребление
