Настройка на управлението на собственото потребление за термопомпи (SG-Ready)

Използването на функционалността SG-Ready е лесно и икономично решение за увеличаване на собственото потребление на фотоволтаична енергия чрез използване на термопомпа. Инверторът предлага възможност за управление на термопомпа, съвместима с SG-Ready.

Поддържат се работно състояние 2 (нормална работа) и работно състояние 3 (препоръка за стартиране) от спецификацията SG-Ready.

Термопомпата/нагревателният елемент се включва, когато зададените условия са изпълнени. Чрез менюто на уеб сървъра на инвертора може да се конфигурира режим SG-Ready.

В този режим превключващият сигнал се използва, за да се даде препоръка за стартиране на термопомпата (съгласно работно състояние 3 от спецификацията SG-Ready). В това работно състояние термопомпата работи в усилващ режим в рамките на регулатора за отопление на помещения и подгряване на вода.

Конфигурираната граница за включване трябва да съответства най-малко на консумираната мощност, необходима за усилваната работа.

За повече информация относно свързването и консумираната мощност вижте инструкциите за експлоатация на термопомпата.

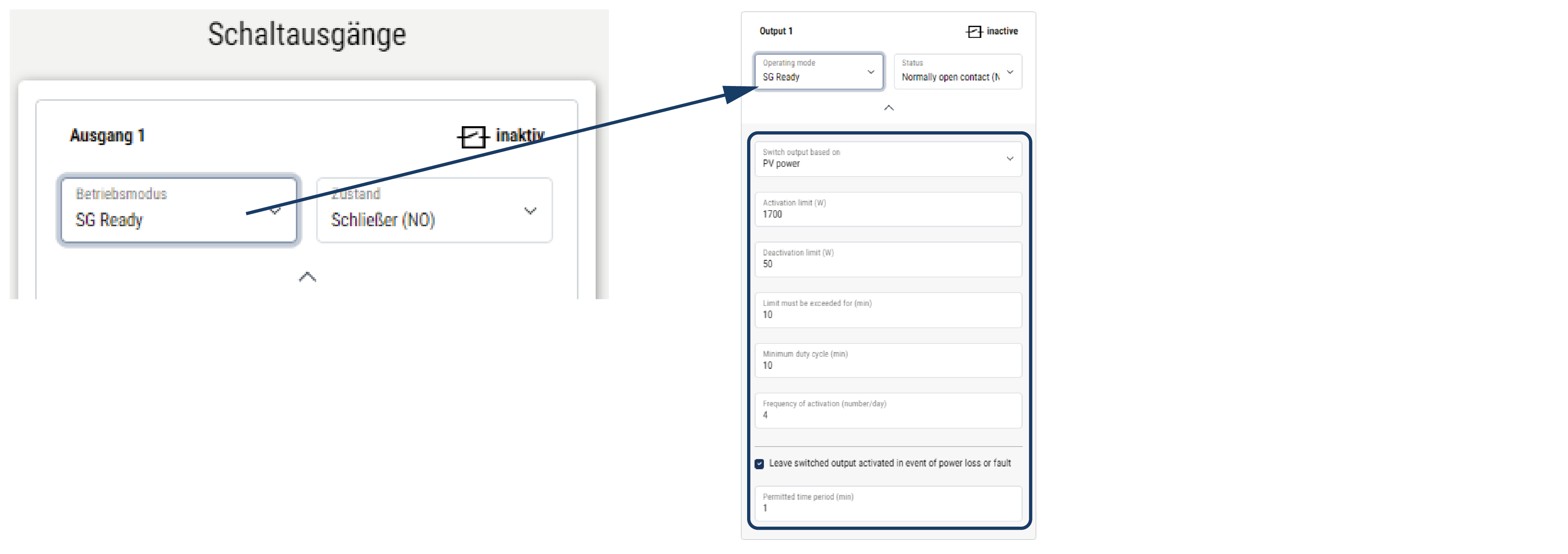

Примерна настройка на уеб сървъра

Използва се превключващ изход № 1 (OUT1). Той трябва да превключва въз основа на излишната мощност на мрежата. Усиленият режим на работа на термопомпата (режим на работа 3) изисква 1700 W според производителя.

Границата за включване се настройва на необходимата за усилваната работа мощност от 1700 W.

Под границата за изключване се въвеждат 50 W.

Веднага щом мощността от 1700 W бъде превишена за зададения период, изходът се активира за избрания период, но не по-малко от 10 минути. Излишъкът в мрежата спада под границата за изключване до около 0 W, веднага щом термопомпата премине в режим на усилване.

След изтичане на минималната продължителност на включване, изходът за превключване отново става неактивен.

В полето „Честота на активиране“ можете да зададете колко пъти на ден може да се повтаря описаното по-горе поведение.

ИНФО

Ако изходът трябва да се превключва въз основа на фотоволтаичната мощност, препоръчваме да добавите към границата за включване и изключване базовото натоварване на домакинството (около 150 до 500 W).

Настройки SG-Ready

Параметри	Обяснение
Изходът се превключва въз основа на	излишък от мрежата или фотоволтаична мощност.
Граница на включване [W]	От тази стойност нататък се активира изходът за включване.
Граница на изключване [W]	Под тази стойност изходът за превключване се деактивира.
Границата трябва да бъде превишена за [min]	Границата за включване/изключване трябва да бъде превишена с посоченото време в минути, преди изходът за превключване да бъде активиран/деактивиран. Това предотвратява многократното включване/изключване на устройствата, например когато за кратко време няма налична фотоволтаична енергия. В този случай е целесъобразно да се зададат 10 минути.
Минимална продължителност на включване [мин.]	Изходът за превключване остава активен поне до достигане на зададеното време. Това предотвратява многократното включване/изключване на устройствата. Спецификацията SG-Ready определя, че сигналът трябва да бъде активен поне 10 минути. По-малка стойност не може да бъде зададена.
Честота на активиране [брой/ден]	Посочва максималния брой активирания на ден. За термопомпи се препоръчва да се въведат максимум 10 активирания на ден.
