Savo suvartojimo valdymo nustatymas apkrovos valdymui
Įjungia vartotojus esant nustatytoms sąlygoms (pvz., PV perteklius).

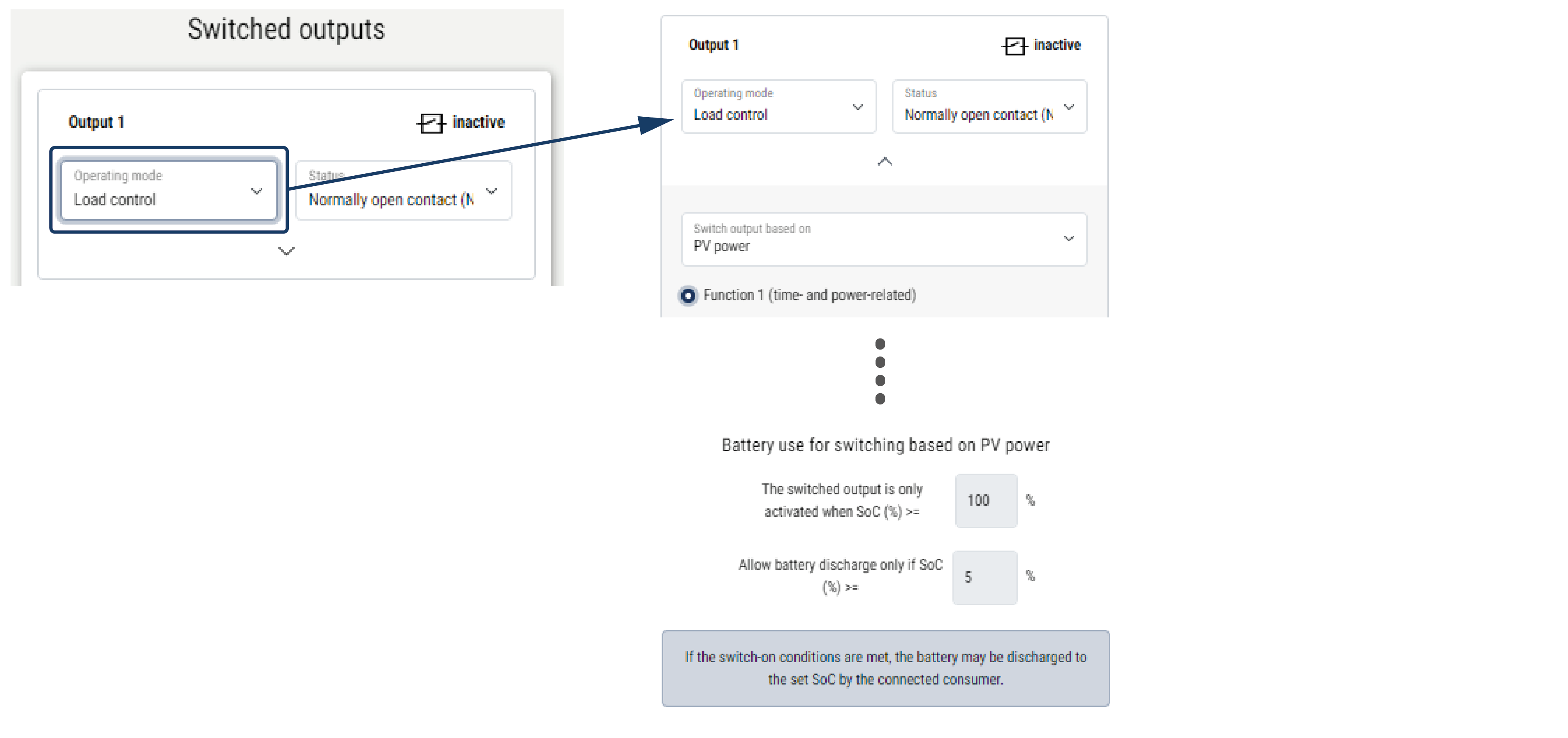

- Išėjimas, pvz., išėjimas 1, ir pasirinkite veikimo režimą „Apkrovos valdymas “.
- Sąlyga pasirinkite, ar jungiklis bus uždarytas ar atidarytas, kai bus įvykdytos nustatytos sąlygos.
- Apačioje pasirinkite nustatytą išėjimą, pvz., išėjimą 1, ir nustatykite sąlygas.
- Pasirinkite, ar jungimo išėjimas turi būti įjungtas esant tam tikrai PV galiai arba tinklo pertekliui.
- Pasirinkite funkciją 1 arba funkciją 2.
INFORMACIJA
Išsamesnės paaiškinimai apie funkcijos 1 arba funkcijos 2 pasirinkimą pateikiami tolesniuose skyriuose.
- Įveskite funkcijos vertes.
- Pasirinkite, ar norite, kad perjungimo išėjimas būtų aktyvuotas esant galios kritimui arba gedimui, pažymėdami atitinkamą langelį ir įvesdami laikotarpį.
- Pasirinkite, ar norite naudoti bateriją perjungimui pagal PV galią.
- Spustelėkite „Išsaugoti“.
- Funkcija „Savo suvartojimo valdymas“ yra aktyvi.
Funkcija 1
Savo suvartojimo valdymas pagal laiką
Jei tam tikras galios dydis P1 buvo pagamintas per tam tikrą laiką T1, funkcija aktyvuojama ir vartotojas įjungiamas.
Inverteris lieka savos vartojimo režimu per laikotarpį T2. Pasibaigus laikotarpiui T2, inverteris nutraukia savos vartojimą.
Intervalas baigėsi. Naudojant aktyvinimo parinktį, šis intervalas gali būti kartojamas keletą kartų.
1 | Galios riba |
2 | Pateikimas į viešąją elektros tinklą |
3 | Savo suvartojimas per savo suvartojimo kontaktą |
P1: galios riba
Ši galia (vatais) turi būti pagaminta bent jau (pvz., 1000 W), kad vartotojas būtų prijungtas. Leidžiamos vertės yra nuo 1 iki 999 000 vatų.
T1: laikotarpis, per kurį stabiliai viršijama galios riba (P1)„
“ Per šį laikotarpį (minutėmis) keitiklis turi viršyti nustatytą galios ribą, kad vartotojas būtų įjungtas. Leidžiamos vertės nuo 1 iki 720 minučių (= 12 valandų).
T2: veikimo trukmė
Šiuo laikotarpiu (minutėmis) prijungtas vartotojas įjungiamas, jei įvykdomos abi ankstesnės sąlygos. Leidžiamos vertės nuo 1 iki 1440 minučių (= 24 valandos). Jei keitiklis išsijungia, veikimo trukmė baigiasi. Veikimo trukmė baigiasi ir nebe tęsiama, jei keitiklis tris valandas negamina elektros energijos.
TA: aktyvinimo dažnumas [skaičius/dieną]
Skaičius/dieną nurodo, kiek kartų per dieną aktyvinamas savasis suvartojimas.
Funkcija 2
Savo suvartojimo valdymas pagal galios dydį
Jei pagaminama tam tikra galios vertė P1 (pvz., 1000 W), keitiklis įsijungia.
Jei galia P2 yra mažesnė (pvz., 700 W), keitiklis nutraukia savąjį vartojimą ir vėl tiekia elektros energiją į tinklą.
1 | Įjungimo riba |
2 | Išjungimo riba |
3 | Savo suvartojimas per savo suvartojimo kontaktą |
4 | Pateikimas į viešąją elektros tinklą |
P1: Įjungimo riba
Ši galia (vatais) turi būti pagaminta bent jau tam, kad vartotojas būtų įjungtas. Leidžiamos vertės yra nuo 1 iki 999 000 vatų.
P2: išjungimo riba„
“ Jei pagaminta galia nukrinta žemiau šios vertės, vartotojas išjungiamas.
Kitos galimybės
Palikti įjungimo išėjimą aktyviu, kai sumažėja galia arba atsiranda gedimas
Naudojant šią funkciją, savasis suvartojimas nutraukiamas tik po nustatyto vėlavimo laiko T1. Esant galios kritimui, gedimui (Tx) ir kai galia nukrenta žemiau išjungimo ribos, vartotojas lieka įjungtas nustatytą laiką (T1).
Jei gedimo arba galios sumažėjimo trukmė yra trumpesnė už nustatytą uždelsimo laiką, savasis suvartojimas lieka įjungtas.
P1: galios riba
T1: uždelsimo laikas esant galios sumažėjimui/gedimui
Tx: gedimas, galios sumažėjimas arba keitiklio gedimas
Punktyrinė sritis: aktyvus savasis vartojimas
