Iestatīt pašpatēriņa vadību slodzes vadībai
Ieslēdz patērētāju, ja ir iestatīti nosacījumi (piemēram, PV pārpalikums).

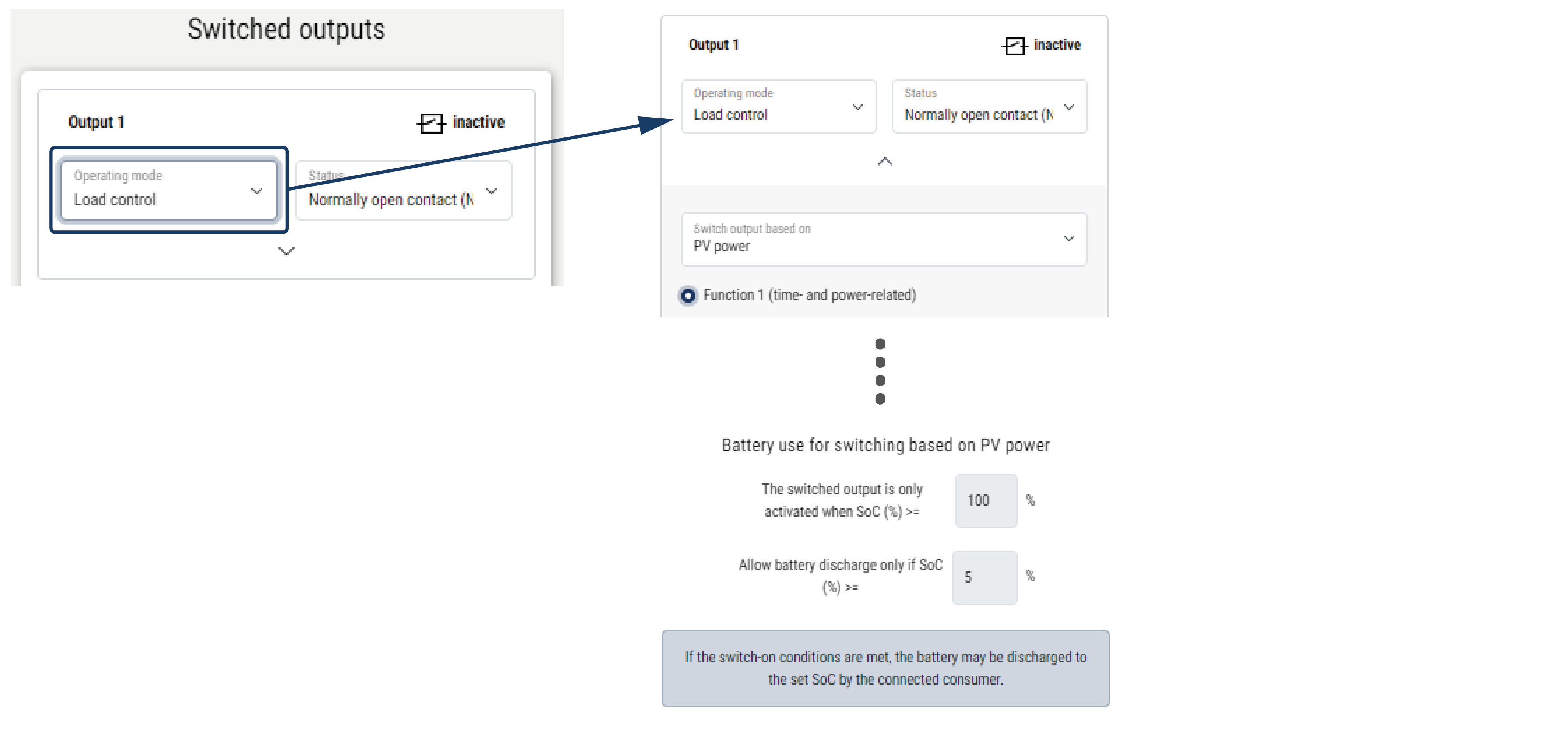

- Izvēlieties izeju, piemēram, izeju 1, un darbības režīmu slodzes vadība.
- Sadaļā Stāvoklis izvēlieties, vai slēdzis tiks aizvērts vai atvērts, ja tiks izpildīti iestatītie nosacījumi.
- Zemāk izvēlieties iestatīto izeju, piemēram, izeja 1, un iestatiet nosacījumus.
- Izvēlieties, vai slēgšanas izeja jāslēdz pie noteiktas PV jaudas vai tīkla pārpalikuma.
- Izvēlieties funkciju 1 vai funkciju 2.
INFO
Sīkāku informāciju par funkcijas 1 vai funkcijas 2 izvēli atradīsiet turpmākajās nodaļās.
- Ievadiet funkcijas vērtības.
- Pēc izvēles aktivizējiet komutācijas izejas aktivizēšanu jaudas krituma vai traucējumu gadījumā, izmantojot izvēles rūtiņu, un ievadiet laika periodu.
- Pēc izvēles izmantojiet baterijas izmantošanu komutācijai, pamatojoties uz PV jaudu.
- Noklikšķiniet uz „Saglabāt”.
- Funkcija „Pašpatēriņa kontrole” ir aktivizēta.
Funkcija 1
Pašpatēriņa vadība laika gaitā
Ja noteiktā jauda P1 ir saražota noteiktā laikā T1, funkcija tiek aktivizēta un patērētājs tiek pieslēgts.
Pārveidotājs paliek pašpatēriņa režīmā uz laiku T2. Pēc laika T2 beigām pārveidotājs pārtrauc pašpatēriņu.
Intervāls ir beidzies. Ar opciju Aktivizēšana šo intervālu var atkārtot vairākas reizes.
1 | Jaudas ierobežojums |
2 | Piegāde publiskajā elektrotīklā |
3 | Pašpatēriņš caur pašpatēriņa kontaktu |
P1: jaudas robeža
Lai patērētājs tiktu pieslēgts, ir jāģenerē vismaz šī jauda (vatos) (piemēram, 1000 W). Pieļaujamās vērtības ir no 1 līdz 999 000 vatiem.
T1: Laika periods, kurā tiek stabili pārsniegta jaudas robeža (P1)
Šajā laikā (minūtēs) invertoram ir jāpārsniedz iestatītā jaudas robeža, pirms tiek pieslēgts patērētājs. Pieļaujamās vērtības ir no 1 līdz 720 minūtēm (= 12 stundām).
T2: Darbības laiks
Šajā laikā (minūtēs) pieslēgtais patērētājs tiek ieslēgts, ja ir izpildīti abi iepriekšējie nosacījumi. Pieļaujamās vērtības ir no 1 līdz 1440 minūtēm (= 24 stundas). Ja invertors izslēdzas, darbības laiks beidzas. Darbības laiks beidzas un netiek turpināts, ja invertors trīs stundas nav ražojis elektrību.
TA: Aktivizēšanas biežums [skaits/dienā]
Skaits/dienā norāda, cik reižu dienā tiek aktivizēta pašpatēriņa funkcija.
Funkcija 2
Pašpatēriņa vadība ar jaudas lielumu
Ja tiek saražota noteiktā jauda P1 (piemēram, 1000 W), invertors ieslēdzas.
Ja jauda P2 ir mazāka par noteiktu lielumu (piemēram, 700 W), invertors pārtrauc pašpatēriņu un atkal pievada elektrību tīklam.
1 | Ieslēgšanās robeža |
2 | Izslēgšanās robeža |
3 | Pašpatēriņš caur pašpatēriņa kontaktu |
4 | Piegāde publiskajā elektrotīklā |
P1: ieslēgšanās robeža
Lai patērētājs tiktu pieslēgts, ir jāģenerē vismaz šī jauda (vatos). Pieļaujamās vērtības ir no 1 līdz 999 000 vatiem.
P2: izslēgšanas robeža
Ja saražotā jauda nokrītas zem šīs vērtības, patērētājs tiek atslēgts.
Papildu opcijas
Saglabāt ieslēgšanas izejas aktivizēšanu jaudas krituma vai traucējuma gadījumā
Ar šo funkciju pašpatēriņš tiek pārtraukts tikai pēc iestatītā kavējuma laika T1. Ja notiek jaudas kritums, traucējums (Tx) un jauda nokrīt zem izslēgšanās robežas, patērētājs paliek ieslēgts uz iestatīto laiku (T1).
Ja traucējuma vai jaudas samazināšanās laiks ir īsāks par iestatīto kavēšanās laiku, pašpatēriņš paliek ieslēgts.
P1: jaudas robeža
T1: kavēšanās laiks jaudas samazināšanās/traucējumu gadījumā
Tx: traucējums, jaudas kritums vai invertora atteice
Pārtraukta līnija: aktīvs pašpatēriņš
