Pašpatēriņa vadības iestatīšana siltumsūkņiem (SG-Ready)

SG-Ready funkcijas izmantošana ir vienkāršs un izmaksu ziņā izdevīgs risinājums, lai palielinātu PV pašpatēriņu, izmantojot siltumsūkni. Invertors piedāvā iespēju vadīt SG-Ready saderīgu siltumsūkni.

Tiek atbalstīts SG-Ready specifikācijas darbības stāvoklis 2 (normāla darbība) un darbības stāvoklis 3 (ieslēgšanas ieteikums).

Siltumsūknis/sildītājs tiek ieslēgts, ja ir izpildīti iestatītie nosacījumi. SG-Ready režīmu var konfigurēt, izmantojot invertora tīmekļa servera izvēlni.

Šajā režīmā komutācijas signāls tiek izmantots, lai siltumsūknim dotu starta rekomendāciju (saskaņā ar SG-Ready specifikācijas 3. darbības režīmu ). Šajā darbības režīmā siltumsūknis darbojas regulētāja pastiprinātā režīmā telpu apsildīšanai un karstā ūdens sagatavošanai.

Tādēļ konfigurētajai ieslēgšanās robežai jāatbilst vismaz jaudai, kas nepieciešama pastiprinātai darbībai.

Sīkāku informāciju par pieslēgšanu un jaudas patēriņu skatiet siltumsūkņa lietošanas instrukcijā.

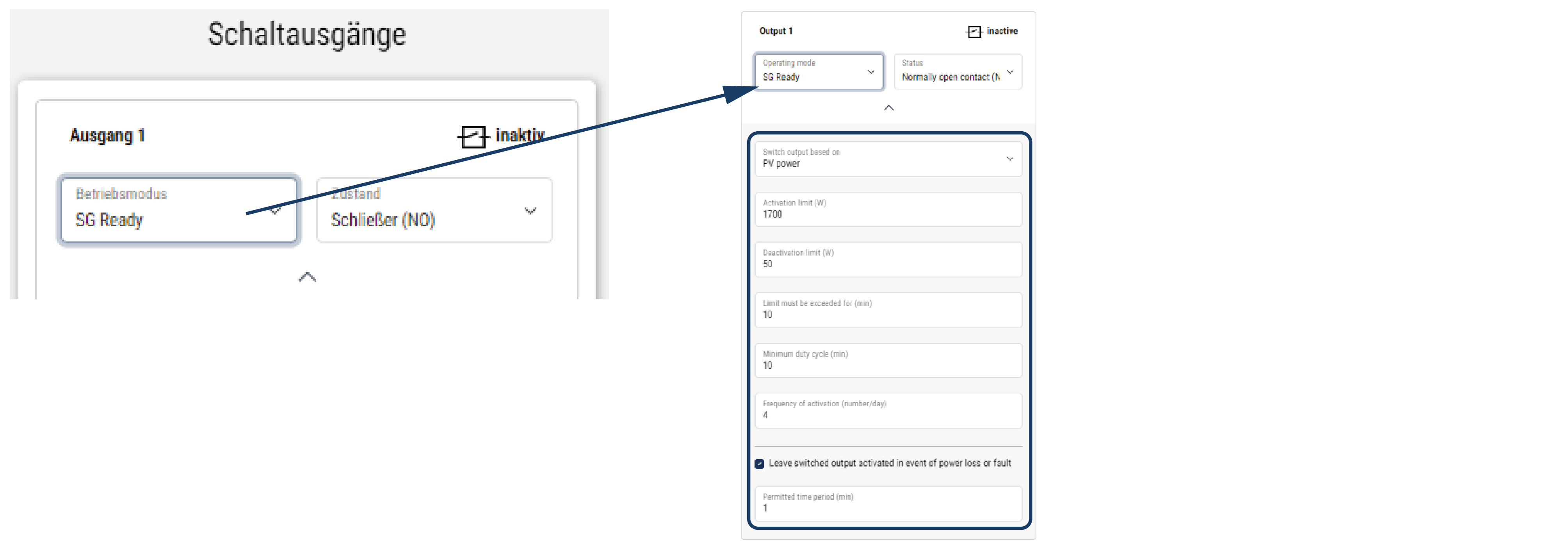

Piemērs web servera iestatījumiem

Tiek izmantota komutācijas izeja Nr. 1 (OUT1). Tai jākomutē, pamatojoties uz tīkla pārpalikuma jaudu. Saskaņā ar ražotāja norādījumiem siltumsūkņa pastiprinātajam darbības režīmam (3. darbības režīms) nepieciešami 1700 W.

Ieslēgšanās robeža tiek iestatīta uz pastiprinātai darbībai nepieciešamo jaudu 1700 W.

Izslēgšanās robežvērtība tiek iestatīta uz 50 W.

Tiklīdz 1700 W jauda tiek pārsniegta uzstādītajā laika periodā, izeja kļūst aktīva uz izvēlēto laiku, bet vismaz uz 10 minūtēm. Tīkla pārpalikums samazinās zem izslēgšanās robežas līdz aptuveni 0 W, tiklīdz siltumsūknis pārslēdzas uz pastiprinātu darbību.

Pēc minimālā ieslēgšanās laika beigām komutācijas izeja atkal kļūst neaktīva.

Laukā Aktivizēšanas biežums varat iestatīt , cik reižu dienā maksimāli drīkst atkārtot iepriekš aprakstīto darbību.

INFO

Ja izvade ir jāslēdz, pamatojoties uz PV jaudu, iesakām ieslēgšanās un izslēgšanās robežvērtībai pievienot mājas patēriņa pamatslodzi (aptuveni 150 līdz 500 W).

SG-Ready iestatījumi

Parametrs	Paskaidrojums
Izeja pārslēdzas, pamatojoties uz	tīkla pārpalikumu vai PV jaudu.
Ieslēgšanās robeža [W]	Sākot no šīs vērtības, tiek aktivizēta komutācijas izeja.
Izslēgšanās robeža [W]	Zem šīs vērtības tiek deaktivizēta komutācijas izeja.
Grenze jāpārsniedz [min]	Ieslēgšanas robežvērtība/izslēgšanas robežvērtība ir jāpārsniedz par norādīto laiku minūtēs, līdz komutācijas izeja tiek aktivizēta/deaktivizēta. Tas novērš ierīču atkārtotu ieslēgšanu/izslēgšanu, ja, piemēram, uz īsu brīdi nav pieejama PV enerģija. Šajā gadījumā ir lietderīgi izmantot 10 minūtes.
Minimālais ieslēgšanās laiks [min]	Komutācijas izeja paliek aktīva vismaz tik ilgi, līdz tiek sasniegts iestatītais laiks. Tas novērš ierīču atkārtotu ieslēgšanu/izslēgšanu. SG-Ready specifikācija nosaka, ka signālam jābūt aktīvam vismaz 10 minūtes. Tāpēc nevar iestatīt mazāku vērtību.
Aktivizēšanas biežums [skaits/dienā]	Norāda maksimālo aktivizēšanas reižu skaitu dienā. Siltumsūkņiem ieteicams ievadīt maksimāli 10 aktivizācijas dienā.
