Użytkowanie falownika jako most (Bridge) WLAN

W przypadku zamontowania w instalacji kilku falowników KOSTAL falownik może być używany jako most WLAN do dostępnej bramki WLAN.

Dodatkowe falowniki, liczniki energii lub akumulatorowe magazyny energii można podłączyć do tego falownika za pomocą kabla LAN w celu utworzenia połączenia do lokalnej sieci domowej oraz Internetu.

Most WLAN jest aktywowany automatycznie, jeśli falownik działa jako klient WLAN i jest połączony z bramką WLAN, kabel LAN na falowniku jest podłączony do innych urządzeń, a w punkcie Port LAN aktywowano funkcję Pobierz automatycznie adres IPv4.

INFORMACJA

Aktywacja mostu WLAN nie jest możliwa

Most WLAN może zostać aktywowany automatycznie tylko wtedy, gdy nie jest wykrywany dodatkowy serwer DHCP w sieci. Wszystkie pozostałe urządzenia mogą być połączone z falownikiem służącym jako most WLAN tylko za pomocą połączenia LAN.

Oznacza to, że do falownika, który ma być używany jako most WLAN, nie może być podłączone żadne urządzenie, które jest połączone za pośrednictwem LAN z innym ruterem / inną bramką i pobiera swoje dane sieci za pośrednictwem innego serwera DHCP.

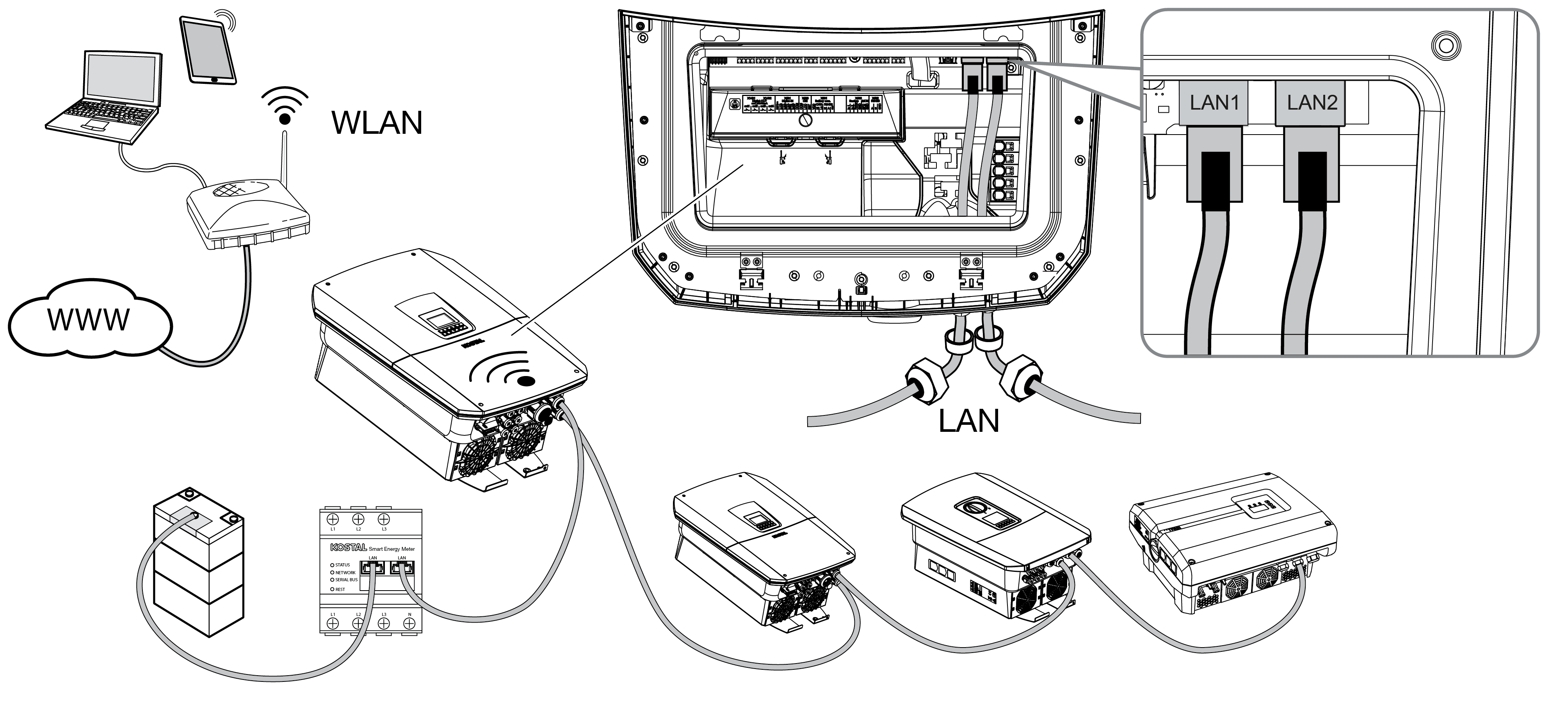

Podłączanie kolejnych urządzeń do mostu (Bridge) WLAN

NIEBEZPIECZEŃSTWO

Zagrożenie życia wskutek porażenia prądem elektrycznym i wyładowania elektrostatycznego!

• Odłączyć urządzenie od źródła napięcia i zabezpieczyć przed ponownym włączeniem.

INFORMACJA

Do połączenia z kolejnymi urządzeniami należy użyć kabla Ethernet kategorii 5 (Cat 5e, FTP) lub lepszej klasy o długości maks. 100 m.

1. Wyłącznik DC przy falowniku ustawić w pozycji Off.
2. Odłączyć falownik od zasilania i zabezpieczyć przed ponownym włączeniem.
3. Wprowadzić kabel Ethernet do falownika.
4. Uszczelnić za pomocą pierścienia uszczelniającego i nakrętki mocującej. Nakrętkę mocującą dokręcić z podanym momentem dokręcenia. Moment dokręcenia: 8 Nm (M25).
5. Podłączyć kabel Ethernet do portu LAN w urządzeniu zewnętrznym, np. falownika, licznika energii lub akumulatora.
6. Podłączyć pozostałe urządzenia za pomocą kabla Ethernet.

1. Urządzenia zewnętrzne są podłączone. W falowniku należy jeszcze po pierwszym uruchomieniu skonfigurować interfejs WLAN.
