Systemübersicht

Der PLENTICORE plus G2 ist ein dreiphasiger Hybrid-Wechselrichter, der in dreiphasigen Netzen verwendet werden kann.

Der Wechselrichter kann wie folgt eingesetzt werden kann.

Als PV-Wechselrichter

Wenn der Wechselrichter als reiner PV-Wechselrichter verwendet wird, werden an den DC-Eingängen nur PV-Generatoren angeschlossen. Es muss mindestens ein PV-Generator am Wechselrichter angeschlossen sein.

Die erzeugte Energie kann für den Eigenverbrauch im eigenen Hausnetz genutzt werden oder wird in das öffentliche Netz eingespeist.

1

Wechselrichter

2

PV-Generatoren (Anzahl abhängig vom Typ)

3

Leitungsschutzschalter Wechselrichter

4

Digitaler Energiezähler (Modbus RTU)
Hausverbrauch (Position 1) oder Netzanschluss (Position 2). Position 2 sollte bevorzugt werden.

5

Hauptsicherung Haus

6

Einspeisebezugszähler oder Smart Meter (nicht in allen Ländern)

7

Öffentliches Netz

8

Leitungsschutzschalter Stromverbraucher

9

Stromverbraucher

10

Kommunikationsanbindung Wechselrichter

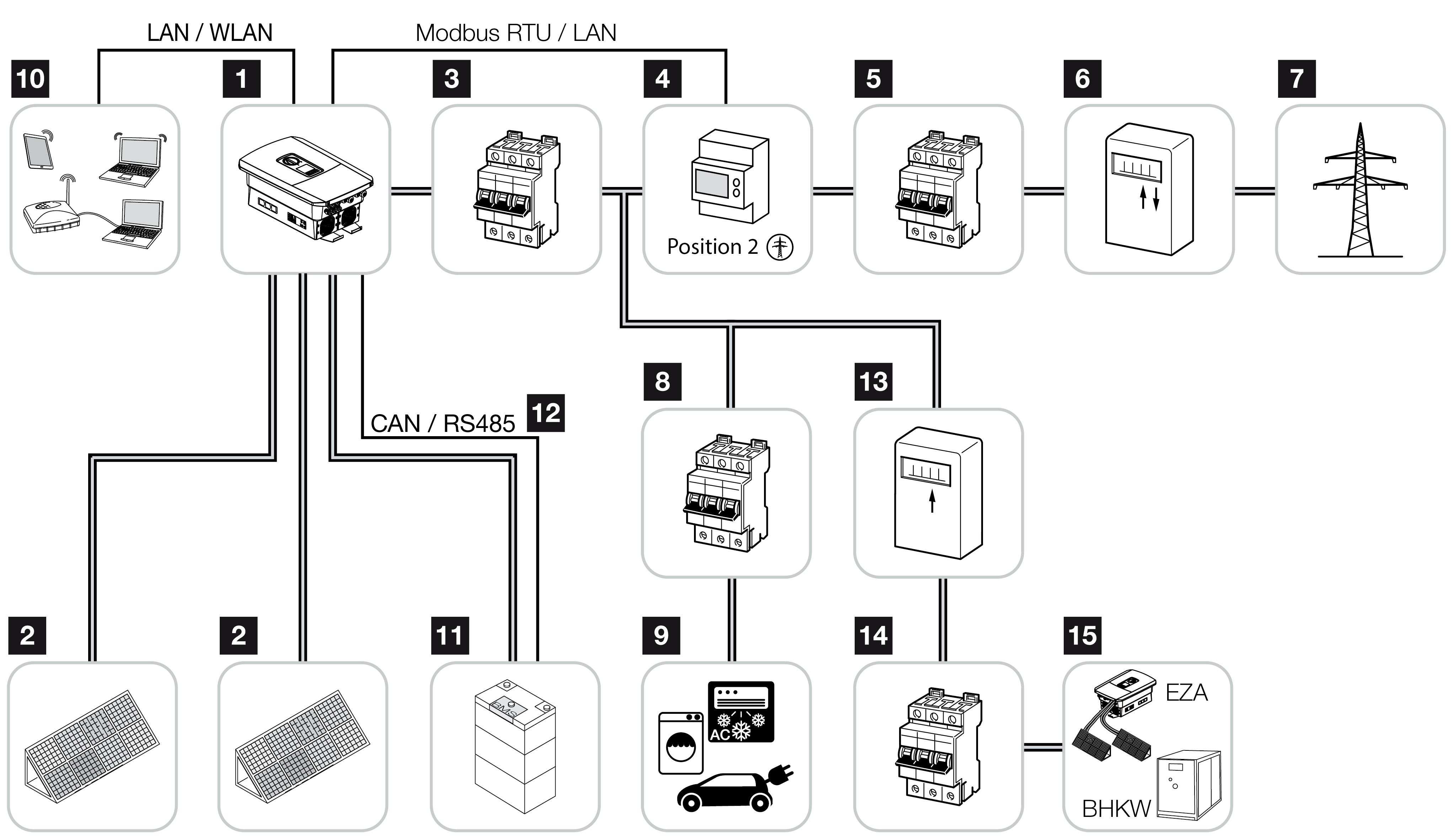

Als Hybrid-Wechselrichter (Produkterweiterung erforderlich)

Wenn der Wechselrichter als Hybrid-Wechselrichter verwendet wird, werden PV-Generatoren und eine Batterie am Wechselrichter angeschlossen.

Damit die Batterie am DC-Eingang für die Batterie auch erkannt wird, muss die Produkterweiterung Batteriefunktion über einen Aktivierungscode im Wechselrichter freigeschaltet sein.

Der Wechselrichter dient zur direkten Bereitstellung der Energie für den Eigenverbrauch oder zur Speicherung bei Überschuss im Batteriespeicher. Die gespeicherte Energie kann für den Eigenverbrauch im eigenen Hausnetz genutzt werden. Überschüssige Energie, die nicht mehr gespeichert werden kann, wird in das öffentliche Netz eingespeist.

Zusätzlich kann Energie von weiteren AC-Energielieferanten (EZA), z. B. PV-Anlagen, Blockheizkraftwerke oder Klein-Windkraftanlagen zwischengespeichert werden.

1

Wechselrichter

2

PV-Generatoren (Anzahl abhängig vom Typ)

3

Leitungsschutzschalter Wechselrichter

4

Digitaler Energiezähler (Modbus RTU)

5

Hauptsicherung Haus

6

Bezugs- und Einspeisezähler oder Smart Meter (nicht in allen Ländern)

7

Öffentliches Netz

8

Leitungsschutzschalter Stromverbrauch

9

Stromverbrauch

10

Kommunikationsanbindung Wechselrichter

11

Anschluss Batteriesystem (optional nach Aktivierung)

12

Kommunikationsanbindung Batteriemanagementsystem (BMS) über CAN oder RS485 (abhängig vom Batteriesystem)

13

Einspeisezähler AC-Energielieferant

14

Leitungsschutzschalter AC-Energielieferant

15

AC-Energielieferant, z. B. BHKW, oder andere Erzeugungsanlagen (EZA), z. B. PV-Wechselrichter (die Energie vom AC-Energielieferanten kann in der Batterie zwischengespeichert werden)

Produkterweiterungen

Produkterweiterungen können über Aktivierungscodes freigeschaltet werden. Dazu werden PLENTICOINs benötigt.

Der PLENTICOIN ist ein Einzweckgutschein für Produkterweiterungen. Der PLENTICOIN kann im KOSTAL Solar Webshop für den benötigten Aktivierungscode (z. B. Batterieerweiterung) eingelöst werden. Der PLENTICOIN wird über den Fachgroßhandel erworben.

Folgende Produkterweiterungen stehen zur Verfügung und können mit dem PLENTICOIN im KOSTAL Solar Webshop abgerufen werden:

Die Produkterweiterungen können anschließend über die KOSTAL Solar App, über das Wechselrichterdisplay oder den Wechselrichter-Webserver über den Menüpunkt Zusatzoptionen und durch Eingabe des Aktivierungscodes aktiviert werden.
